KE-3010A_KE-3020VA_KE-3020VRA-Rev15PDFA.pdf - 第67页
- 60 - NOTE( 注記 ) #01....TYPE M Ｍ 仕様 #02....TYPE L Ｌ 仕様 *INSTALLATION POSITION AND DIRE CTION VARY IF THE P WB TRANSFER REFERENCE IS DIFFER ENT. 基板搬送基準が異なると取 付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qt…
- 59 -

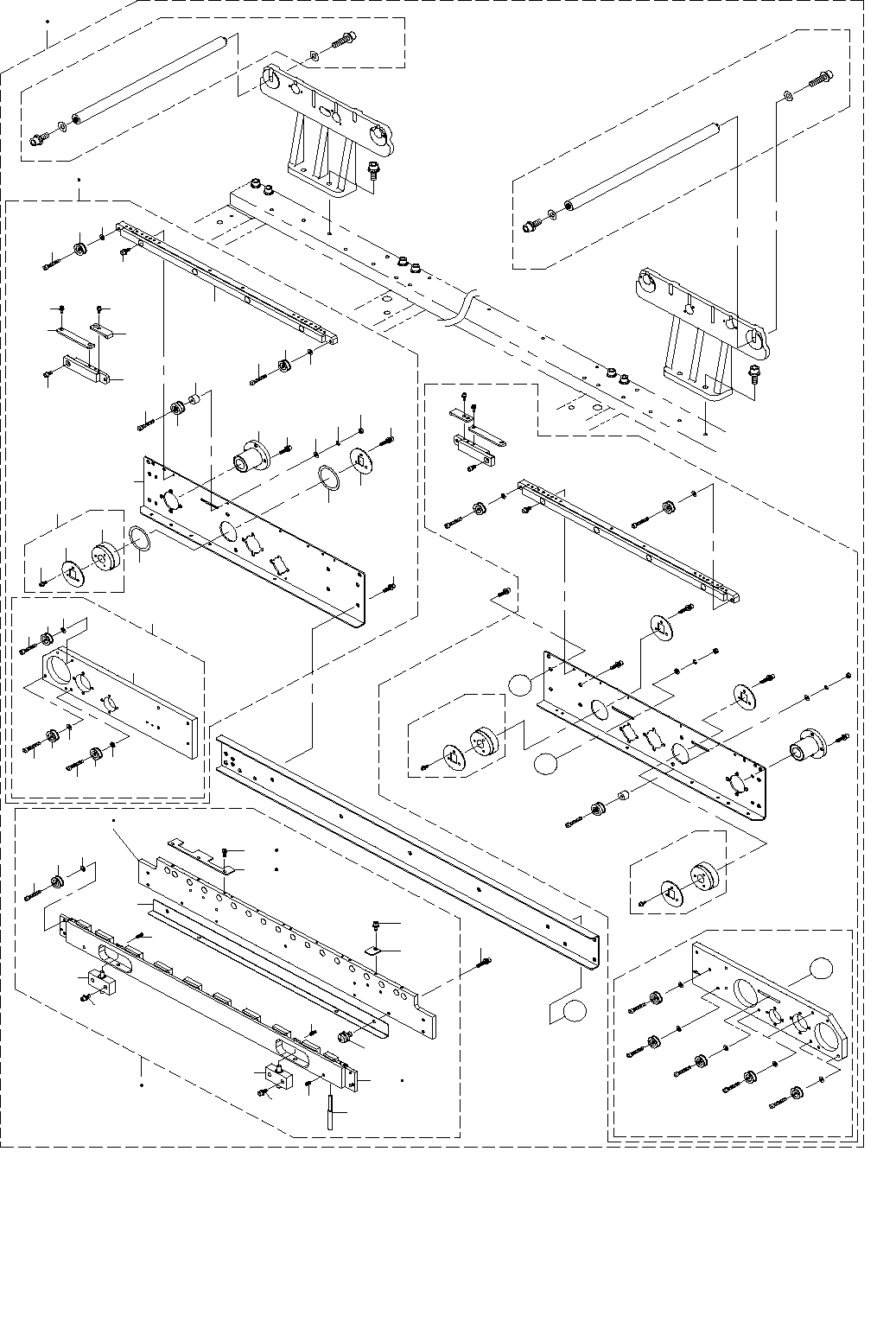

30.PWB CONVEYOR COMPONENTS(3)
基板搬送関係（３）
５
８
９
３
４
３７
３８
５３
４５
４７
４８
１
２
４６
４４
５９
４０
４１
５４
３９
４９
５３
５１
５２
５０
４９
３３
３２
１７
３
４
３１
２８
３１
２９
２４
１４
１５
１６
１８
２２
２３
２１
１０
３０
１０
３０
２７
２６
２５
２１
２０
１９
１２
１３
１１
３５
３４
３６
３５
４３ ５８
５０
５５ ５７
Ｂ
４２
５６
７
９
７
８
９
７
８
６
Ａ
Ａ
Ｂ
- 60 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-46987 CONVEYOR_RAIL_R_ASM_L
コンベアレール Ｒ組 Ｌ
1
2
#01
401-46975 CONVEYOR_RAIL_R_ASM_M
コンベアレールＲ組＿Ｍ
1
3
#02
401-14266 RAIL PLATE RL ASM L
レールプレートＲＬ組Ｌ
(1)
4
#01
401-46977 RAIL_PLATE_RL_ASM
レールプレートＲＬ組
(1)
5 400-01059 SUPPORT PLATE RL ASM(L)
サポートプレートＲＬ組（Ｌ）
(1)
6 400-01064 SUPPORT PLATE RL(L)
サポートプレートＲＬ（Ｌ）
(1)
7 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
9 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(3)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
14 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
17 400-00839 DRIVE PULLEY R ASM
ドライブプーリ Ｒ組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
19 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
21 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
24 SB-8160001-00 BEARING
ころがり軸受
(2)
25 400-01063 RAIL PLATE RL(L)
レールプレートＲＬ（Ｌ）
(1)
26 400-00828 CONVEYOR RAIL
コンベアレール
(1)
27 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
28 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
30 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
32
#01
401-47007 CONVEYOR_RAIL_M
コンベアレール＿Ｍ
(1)
33
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
34
#01
401-47008 PWB_GUIDE_M
ＰＷＢガイド＿Ｍ
(1)
35
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
36 E2046-725-000 PWB INNER
ＰＷＢインナ
(1)
37
#02
401-46988 CONVEYOR_RAIL_RC_ASM_L
コンベアレール ＲＣ組 Ｌ
(1)
38
#01
401-46976 CONVEYOR_RAIL_RC_ASM_M
コンベアレールＲＣ組＿Ｍ
(1)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 401-46999 SAFETY_BAR
安全バー
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
42
#01
E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢガイドプレートＲＡ
(4)
43
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
47
#02
401-46997 RAIL_GUIDE_R_L
レールガイド＿Ｒ＿Ｌ
(1)
48
#01
401-46996 RAIL_GUIDE_R_M
レールガイド＿Ｒ＿Ｍ
(1)
49 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
50 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
51
#02
401-47010 CONVEYOR_RAIL_C_L
コンベアレール＿Ｃ＿Ｌ
(1)
52
#01
401-47009 CONVEYOR_RAIL_C_M
コンベアレール＿Ｃ＿Ｍ
(1)
53 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
54 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
55
#01
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢガイドプレートＦ
(2)
56
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
57
#02
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢガイドプレートＦ
(2)
58
#02
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
59 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(17)
- 61 -
31.PWB CONVEYOR COMPONENTS(4)
基板搬送関係（４）
３３
２８
３２
１０
１９
３
１
２
２３
１７
１３
１３
１２
９
１０
１１
３０
Ｂ
Ａ
Ａ
４４
４
１７
１８
１４
１５
１６
１４
１８
１６
１５
９
１１
６
７
８
５
２１
２２
５
２１
２２
２０
３８
３９
３８
３９
４１
Ｂ
４０
３６
３４
４０
４２
４３
４３
４１
３５
３７
４３
４３
４２
４５
２９
３１
３１
２６
２５
２４
２５
２４
２６
２６
２４
２５
２６
２４
２５
２６
２４
２５
