- 31 - 16. COVER COM PONENTS(6) カバー関係（６） 19 20 15 16 43 44 1 3 47 48 50 98 55 56 13 14 19 20 10 12 4 6 19 20 19 20 19 20 17 18 15 16 19 20 10 12 7 9 4 6 17 18 19 20 19 20 7 9 25 92 94 89 42 28 28 27 26 41 42 42 98 42 88 …

100%1 / 198
- 30 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47219 COVER_BOTTOM(M)_ASM
カバーボトム（Ｍ）組
1
2
#02
401-47220 COVER_BOTTOM(L)_ASM
カバーボトム（Ｌ）組
1
3 401-47105 COVER_SBL
カバーＳＢＬ
(1)
4 400-01510 COVER STUD RL
カバースタッドＲＬ
(6)
5 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
6 400-00550 FV BRACKET
ＦＶブラケット
(1)
7 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
8 PJ-0252000-03 PLUG
プラグ
(1)
9 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
10 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
11 HX-0070600-0A MOUNT BASE
マウントベース
(2)
12 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
13 401-47107 COVER_SBR
カバーＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッドＲＬ
(5)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
16 401-47082 COVER_FBL
カバーＦＢＬ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
20 401-47083 COVER_FBR
カバーＦＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
24
#01
401-47084 COVER_RBL_M
カバーＲＢＬ＿Ｍ
(1)
25
#02
401-47100 COVER_RBL_L
カバーＲＢＬ＿Ｌ
(1)
26 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
27 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
28 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
29
#01
401-47106 COVER_RBR_M
カバーＲＢＲ＿Ｍ
(1)
30
#02
401-47101 COVER_RBR_L
カバーＲＢＲ＿Ｌ
(1)
31 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
32 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
33 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
34 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
35 400-16815 DRAIN TANK
ドレインタンク
(1)
36 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
37 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
39 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
40 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
41 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
42 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
43 BT-1000651-EB POLYURETHANE TUBE
ポリウレタンチュ−ブ
(1.7)
44 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
45 168-70206 GRAVITY SEAL
荷重中心シール
(2)
46 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(4)
47 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
(1)
48
#02
401-11839 BANK_COVER_R_L_BR_U
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｕ
(1)
49
#02
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
50
#02
401-47104 BANK_COVER_R_L_BR_B
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｂ
(1)
51
#02
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
52 HM-0010100-10 FILTER
フィルター
(2)
- 31 -

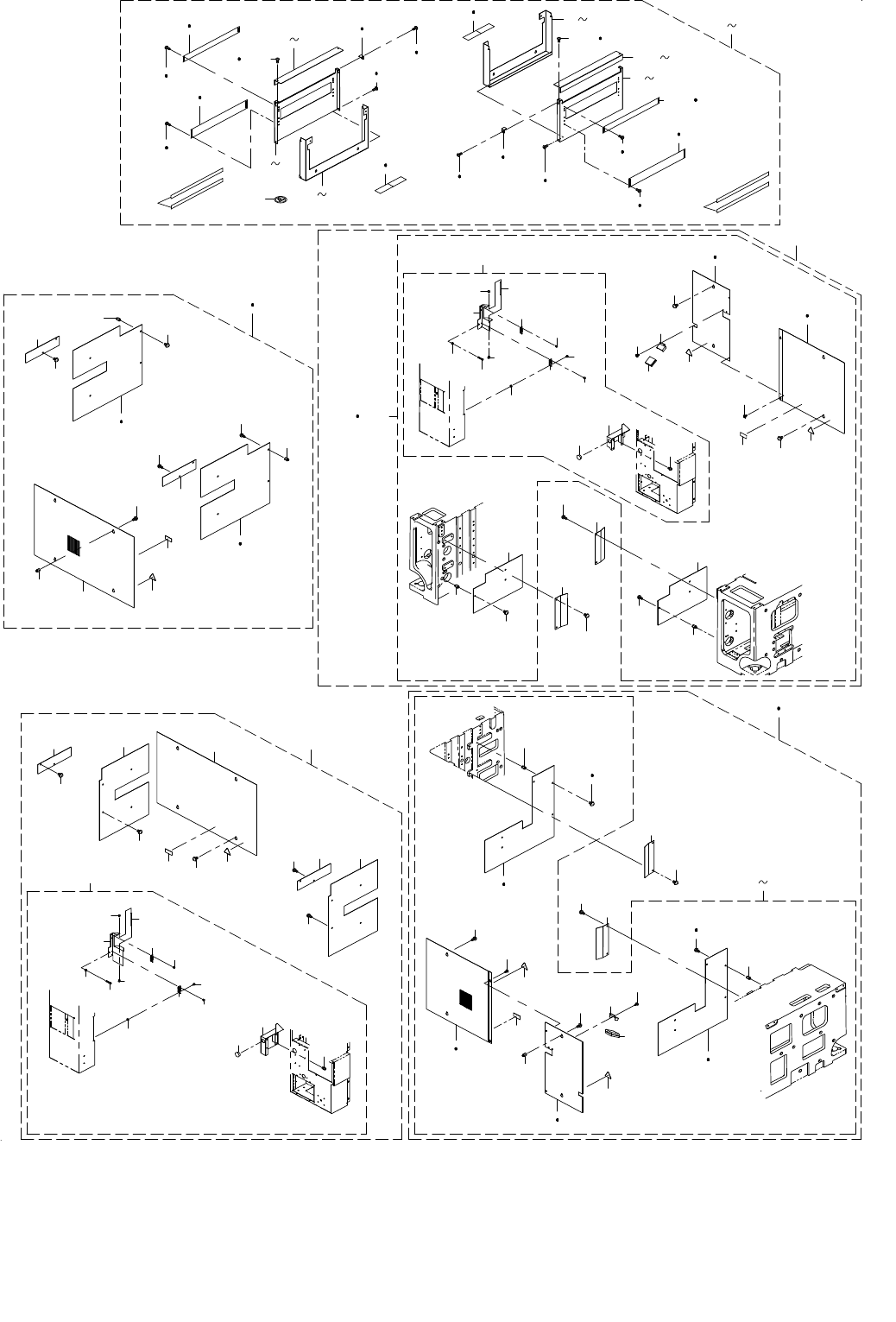

16.COVER COMPONENTS(6)
カバー関係（６）
19 20
15
16
43 44
1 3
47 48
50
98
55
56
13
14
19
20
10
12
4
6
19
20
19
20
19
20
17
18
15 16
19
20
10 12
7
9
4
6
17
18
19 20
19
20
7
9
25
92
94
89
42
28
28
27
26
41
42
42
98
42
88
19 20
13 14
96
97
99
99
100 101
104
98
102 103
98
105
105
106
87
90
91
91
92
92
92
93
92
93
95
111
110
86
84 85
110
111
73 74
65
65
81
82
82
81
63 64
63 64
69
66 67
77 78
68
68
70
71
71
72
57 58
59 61
75 76
42
30
29
40
40
40
31
34
32
40
32
39
39
38
33
40
37
35
36
46
52
45
46
49
46
46
51
46
52
54
53
19 20
22
83
21
21
23 24
23 24
107
108
109
79
80
62
- 32 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....TYPE LW ＬＷ 仕様
#04....FRONT IS M BANK ONLY フロントが固定バンク時
#05....REAR IS M BANK ONLY(TYPE M) リアが固定バンク時（Ｍ 仕様）
#06....REAR IS M BANK ONLY(TYPE L) リアが固定バンク時（Ｌ 仕様）
#07....REAR IS M BANK ONLY AT THE CHANGER リアが交換台車仕様時、メカバンクのみ（Ｍ 仕様）
TRUCK SPECIFICATION.(TYPE M)
#08....REAR IS M BANK ONLY AT THE CHANGER リアが交換台車仕様時、メカバンクのみ（Ｌ 仕様）
TRUCK SPECIFICATION.(TYPE L)
#09....REAR IS E BANK ONLY AT THE CHANGER リアが交換台車仕様時、電動バンクのみ（Ｍ 仕様）
TRUCK SPECIFICATION.(TYPE M)
#10....REAR IS E BANK ONLY AT THE CHANGER リアが交換台車仕様時、電動バンクのみ（Ｌ 仕様）
TRUCK SPECIFICATION.(TYPE L)
#11....FRONT IS M BANK ONLY AT THE CHANGER フロントが交換台車仕様時、メカバンクのみ
TRUCK SPECIFICATION.
#12....FRONT IS E BANK ONLY AT THE CHANGER フロントが交換台車仕様時、電動バンクのみ
TRUCK SPECIFICATION.
#13....TYPE L,LW Ｌ，ＬＷ 仕様
#14....ME BANK COMMON USE SPECIFICATION メカ電動バンク共用仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47271 CONVEYOR_COVER_M_ASM
搬送カバー＿Ｍ＿組
1
2
#02
401-47272 CONVEYOR_COVER_L_ASM
搬送カバー＿Ｌ＿組
1
3
#03
401-47020 CONVEYOR_COVER_LW_ASM
搬送カバー＿ＬＷ＿組
1
4
#01
401-47164 CONVEYOR_COVER_M
搬送カバー＿Ｍ
(2)
5
#02
401-47167 CONVEYOR_COVER_L
搬送カバー＿Ｌ
(2)
6
#03
401-47189 CONVEYOR_COVER_L_200
搬送カバー＿Ｌ＿２００
(2)
7
#01
401-47165 CONVEYOR_SIDE_COVER_M
搬送サイドカバー＿Ｍ
(2)
8
#02
401-47168 CONVEYOR_SIDE_COVER_L
搬送サイドカバー＿Ｌ
(2)
9
#03
401-47190 CONVEYOR_SIDE_COVER_L_200
搬送サイドカバー＿Ｌ＿２００
(2)
10
#01
401-47166 CONVEYOR_UPPER_COVER_M
搬送アッパーカバー＿Ｍ
(2)
11
#02
401-47169 CONVEYOR_UPPER_COVER_L
搬送アッパーカバー＿Ｌ
(2)
12
#03
401-47191 CONVEYOR_UPPER_COVER_L_200
搬送アッパーカバー＿Ｌ＿２００
(2)
13 401-47170 CONVEYOR_COVER_STOPPER
搬送カバー＿ストッパー
(2)
14
#03
401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(2)
15
#01
400-01480 CONVEYOR SHUTTER U (EN)
搬送シャッターＵ（ＥＮ）
(2)
16 400-01484 CONVEYOR SHUTTER U (L,EN)
搬送シャッターＵ（Ｌ，ＥＮ）
(2)
17
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッターＢ（ＥＮ）
(2)
18 400-01485 CONVEYOR SHUTTER B (L,EN)
搬送シャッターＢ（Ｌ，ＥＮ）
(2)
19 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(38)
20
#03
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(40)
21 400-01490 TAPE
テープ
(2.8)
22
#03
E5721-729-000 LABEL
荷重禁止シール
(2)
23
#13
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
24 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
25
#04
401-47108 BANK_COVER(FIXED)_F
バンクカバー（固定）＿Ｆ
1
26 401-47094 BANK_COVER_FR
バンクカバー＿ＦＲ
(1)
27 401-47215 BANK_COVER_C_F
バンクカバー＿Ｃ＿Ｆ
(1)
28 401-47095 BANK_COVER_PLATE
バンクカバープレート
(2)
29 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(1)
30 168-70206 GRAVITY SEAL
荷重中心シール
(1)
31 401-47216 FEEDER_SIDE_COVER_F_ASM(F_BANK)
フィーダサイドカバー＿Ｆ組（固定バンク）
(1)
32 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(5)
33 401-14298 GUARD_COVER_POLE
ガード＿カバー＿ポール
(1)
34 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
35 401-47171 FEEDER_SIDE_COVER_FR_F
フィーダサイドカバー＿ＦＲ＿Ｆ
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
37 HX-0032600-0B BUSH
ブッシュ
(1)
38 401-47173 GUARD_COVER_B_L_F
ガードカバー＿Ｂ＿Ｌ＿Ｆ
(1)
39 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(2)
40 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(10)
41 401-47093 BANK_COVER_FL
バンクカバー＿ＦＬ
(1)
42 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(16)
43
#05
401-47109 BANK_COVER(FIXED)_R_M
バンクカバー（固定）＿Ｒ＿Ｍ
5
44
#06
401-47110 BANK_COVER(FIXED)_R_L
バンクカバー（固定）＿Ｒ＿Ｌ
1
45 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
46 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(16)
47
#05
401-47097 BANK_COVER_RL_M
バンクカバー＿ＲＬ＿Ｍ
(1)
48
#06
401-47098 BANK_COVER_RL_L
バンクカバー＿ＲＬ＿Ｌ
(1)
49 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
50 401-47085 BANK_COVER_C
バンクカバーＣ
(1)
51 400-01512 COVER STUD YF
カバースタッドＹＦ
(1)
52 401-47095 BANK_COVER_PLATE
バンクカバープレート
(2)
53 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(1)
54 168-70206 GRAVITY SEAL
荷重中心シール
(1)
55
#05
401-47096 BANK_COVER_RR_M
バンクカバー＿ＲＲ＿Ｍ
(1)
56
#06
401-47099 BANK_COVER_RR_L
バンクカバー＿ＲＲ＿Ｌ
(1)
57
#07
401-47114 BANK_COVER(M_TORROLY)_R_M
バンクカバー（Ｍトロリ）＿Ｒ＿M
1
58
#08
401-47116 BANK_COVER(M_TORROLY)_R_L
バンクカバー（Ｍトロリ）＿Ｒ＿L
1
59
#09
401-47113 BANK_COVER(E_TORROLY)_R_M
バンクカバー（Ｅトロリ）＿Ｒ＿M
(1)
60
#10
401-47115 BANK_COVER(E_TORROLY)_R_L
バンクカバー（Ｅトロリ）＿Ｒ＿L
(1)
61
#14
401-61089 BANK_COVER(ME_TORROLY)_R_L
バンクカバー（ＭＥトロリ）＿Ｒ＿L
(1)
62
#14
400-80833 SPONGE
スポンジ
(0.5)
63
#09
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
64
#10
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(10)
65 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
66 401-47088 T_BANK_COVER_CL
Ｔ＿バンクカバー＿ＣＬ
(1)
67
#14
401-60583 T_BANK_COVER_CL
Ｔ＿バンクカバー＿ＣＬ
(1)
68 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
69 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
70 400-01512 COVER STUD YF
カバースタッドＹＦ
(1)
71 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(2)
72 168-70206 GRAVITY SEAL
荷重中心シール
(1)
73
#09
401-47091 T_BANK_COVER_RR_M
Ｔ＿バンクカバー＿ＲＲ＿Ｍ
(1)
74
#10
401-47103 T_BANK_COVER_RR_L
Ｔ＿バンクカバー＿ＲＲ＿Ｌ
(1)
75
#09
401-47090 T_BANK_COVER_RL_M
Ｔ＿バンクカバー＿ＲＬ＿Ｍ
(1)
76
#10
401-47102 T_BANK_COVER_RL_L
Ｔ＿バンクカバー＿ＲＬ＿Ｌ
(1)
77 401-47089 T_BANK_COVER_CR
Ｔ＿バンクカバー＿ＣＲ
(1)
78
#14
401-60582 T_BANK_COVER_CR
Ｔ＿バンクカバー＿ＣＲ
(1)
79
#14
401-61169 CHIP_COVER
チップカバー
(1)
80
#14
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
81 401-47092 BOTTOM_HOLE_COVER
ボトムホールカバー＿Ｖ２
(2)
82 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
83
#11
401-47112 BANK_COVER(M_TORROLY)_F
バンクカバー（Ｍトロリ）＿Ｆ
1
84
#12
401-47111 BANK_COVER(E_TORROLY)_F
バンクカバー（Ｅトロリ）＿Ｆ
(1)
85
#14
401-61088 BANK_COVER(ME_TORROLY)_F
バンクカバー（ＭＥトロリ）＿Ｆ
(1)
86 401-47218 FEEDER_SIDE_COVER_F_ASM(T_BANK)
フィーダサイドカバー＿Ｆ組（Ｔ＿バンク）
(1)
87 401-47172 FEEDER_SIDE_COVER_FR_NSO
フィーダサイドカバー＿ＦＲ＿ＮＳＯ
(1)
88 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
89 HX-0032600-0B BUSH
ブッシュ
(1)
90 401-47174 GUARD_COVER_B_L_T
ガードカバー＿Ｂ＿Ｌ＿Ｔ
(1)
91 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(2)
92 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(10)
93 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(5)
94 401-14298 GUARD_COVER_POLE
ガード＿カバー＿ポール
(1)
95 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
96 401-47086 T_BANK_COVER_FL
Ｔ＿バンクカバー＿ＦＬ
(1)
97 401-47087 T_BANK_COVER_FR
Ｔ＿バンクカバー＿ＦＲ
(1)
98 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(10)
99 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
100 401-47217 T_BANK_COVER_CL_F
Ｔ＿バンクカバー＿ＣＬ＿Ｆ
(1)
101
#14
401-60584 T_BANK_COVER_CL_F
Ｔ＿バンクカバー＿ＣＬ＿Ｆ
(1)
102 401-47089 T_BANK_COVER_CR
Ｔ＿バンクカバー＿ＣＲ
(1)
103
#14
401-60582 T_BANK_COVER_CR
Ｔ＿バンクカバー＿ＣＲ
(1)
104 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
105 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(2)
106 168-70206 GRAVITY SEAL
荷重中心シール
(1)
107
#14
401-61169 CHIP_COVER
チップカバー
(1)
108
#14
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
109
#14
400-80833 SPONGE
スポンジ
(0.5)
110 401-47092 BOTTOM_HOLE_COVER
ボトムホールカバー＿Ｖ２
(2)
111 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
