- 65 - 33. PWB CONVEYOR COMPONENTS(6) 基板搬送関係（６） 18 18 1 2 14 3 12 4 12 16 15 17 13 20 19 16 15 14 17 13 20 19 6 5 9 7 10 11 21 8 22
- 64 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00860 PWB GUIDE ASM
ＰＷＢガイド組
1
2 400-00861 PWB GUIDE U
ＰＷＢガイドＵ
(8)
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
4
#01
401-10130 SCREW SHAFT ASM M
スクリュウシャフト組Ｍ
1
5
#02
400-01003 SCREW SHAFT ASM(L)
スクリュウシャフト組（Ｌ）
1
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリＡ
(2)
11 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 E2146-721-000 TIMING BELT
タイミングベルト
(1)
14 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
15 400-15578 SCREW SHAFT(L)
スクリュウシャフト（Ｌ）
(2)
16
#01
400-15577 SCREW SHAFT
スクリュウシャフト
(2)
17 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
18
#02
400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
19
#01
401-10194 DRIVE SHAFT ASM M
ドライブシャフト組Ｍ
1
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
28 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
29 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
30 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(12)
31 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
32 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
33
#02
E2152-721-000 DRIVE SHAFT C
ドライブシャフトＣ
(3)
34
#01
E2004-725-000 DRIVE SHAFT C
ドライブシャフトＣ
(3)
35
#02
400-01068 CONVEYOR BELT ASM(L)
コンベアベルト組（Ｌ）
1
36
#01
401-14259 CONVEYOR BELT ASM M
コンベアベルト組Ｍ
1
37
#02
E2046-725-000 PWB INNER
ＰＷＢインナ
(12)
38 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(8)
39
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
40
#02
400-00863 CONVEYOR BELT S
コンベアベルトＳ
(4)
41
#01
401-13953 CONVEYOR BELT S M
コンベアベルトＳ Ｍ
(4)
42
#02
400-01070 CONVEYOR BELT C(L)
コンベアベルトＣ（Ｌ）
(2)
43
#01
401-13952 CONVEYOR BELT C M
コンベアベルトＣ Ｍ
(2)
- 65 -

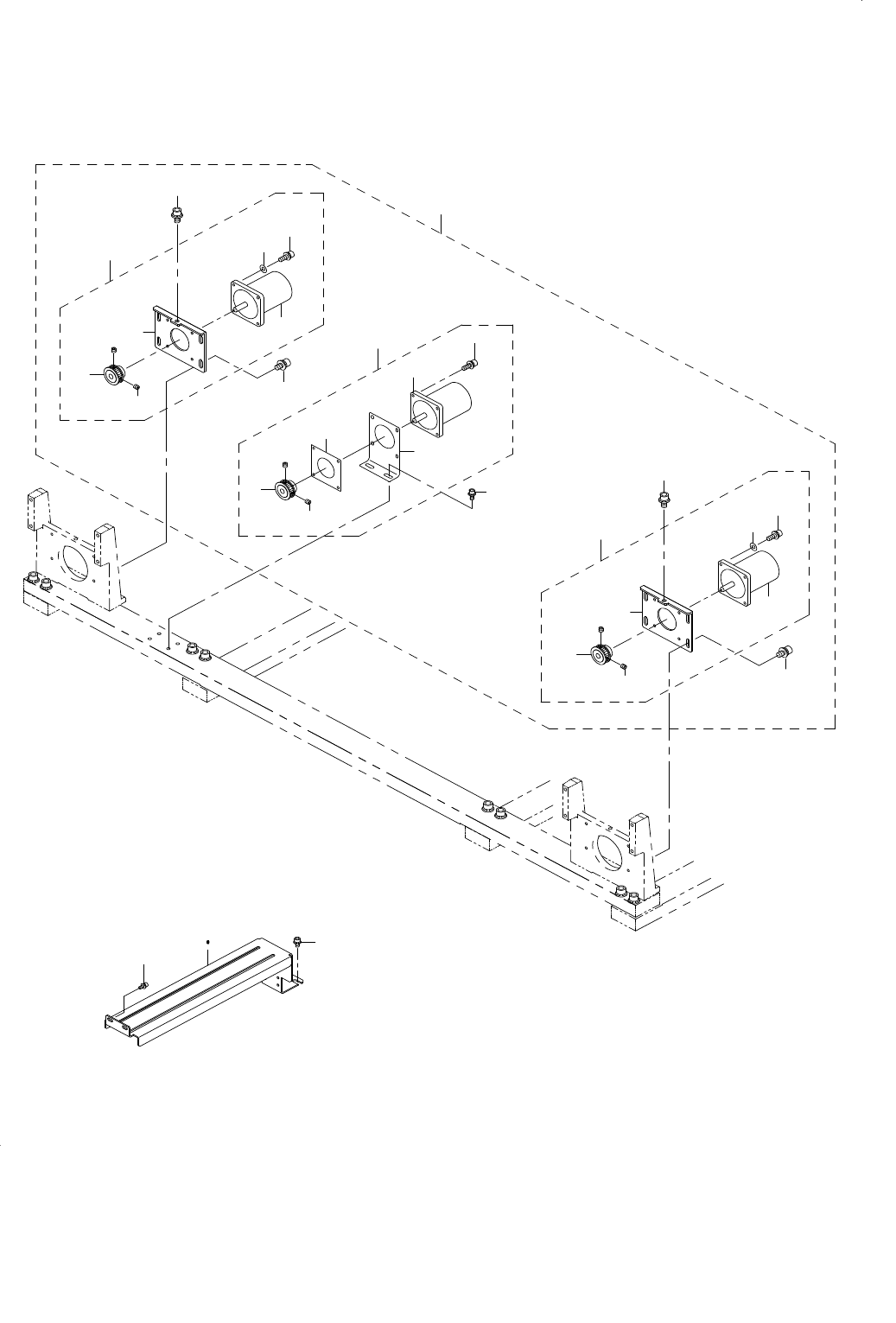

33.PWB CONVEYOR COMPONENTS(6)
基板搬送関係（６）
18
18
1
2
14
3
12
4
12
16
15
17
13
20
19
16
15
14
17
13
20
19
6
5
9
7
10
11
21
8
22
- 66 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-47006 RAIL_SUPPORT_L
レールサポートＬ
1
2
#01
401-47005 RAIL_SUPPORT_M
レールサポートＭ
1
3 400-93940 CONVEYOR MOTOR ASM L
コンベアモータ組Ｌ
1
4 400-93941 CONVEYOR MOTOR C ASM L
コンベアモータＣ組Ｌ
(1)
5 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
6 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
8 400-48074 CENTER MOTOR ASM
センタモータ組
(1)
9 SL-6041242-TN BOLT
座金付き六角穴ボルト
(4)
10 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(1)
11 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
12 400-93942 CONVEYOR MOTOR LR ASM L
コンベアモータＬＲ組Ｌ
(2)
13 400-48074 CENTER MOTOR ASM
センタモータ組
(2)
14 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝４５
(4)
15 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
16 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
17 400-46034 MOTOR BRACKET S(6)
モータブラケットＳ（６）
(1)
18 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
19 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
20 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
21 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
22 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
