- 91 -

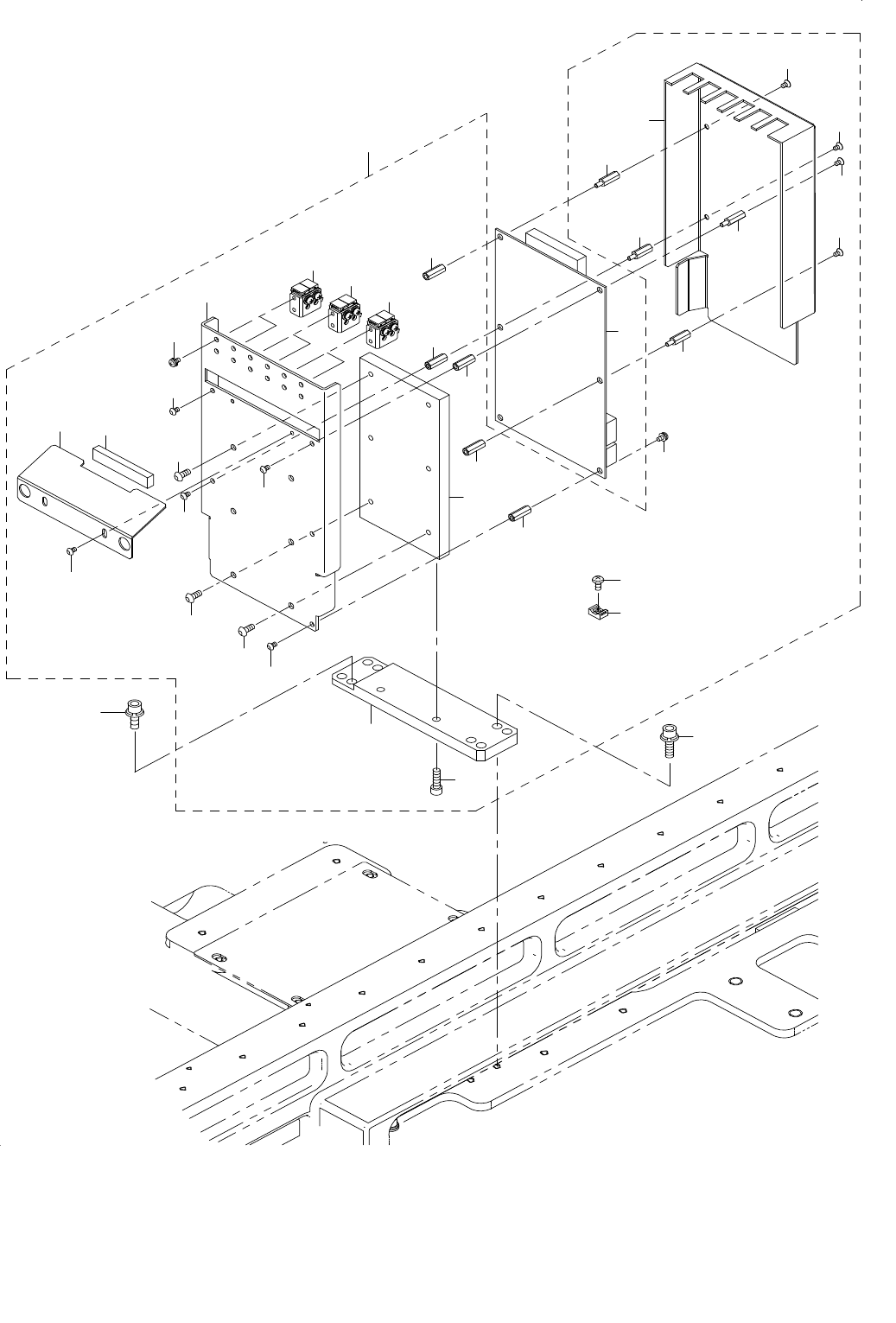

46.FPI COMPONENTS
ＦＰＩ 関係
22
41
40
40
42
42
41
23
28
38
35
37
36
32
33
34
32
33
34
31
29
30
39
26
27
26
26
26
27
25
24
1
7
3
20
19
21
11
13
12
12
13
11
18
2
8
9
10
6
5
5
5
6
5
4
17
16
15
14
19
21
20
- 92 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47460 FPI_F_ASM
ＦＰＩフロント組
1
2 401-14948 FPI F SUB ASM
ＦＰＩフロントサブ組
(1)
3 401-10740 FPI BR B
ＦＰＩブラケットＢ
(1)
4 401-10741 FPI COVER B
ＦＰＩカバーＢ
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(9)
6 WP-0320501-SC WASHER M3
平座金 Ｍ３
(4)
7 E6025-729-0A0 FPI COVER U20 ASM
ＦＰＩカバーＵ２０組
(1)
8 E6025-729-000 FPI COVER U20
ＦＰＩカバーＵ２０
(1)
9 E6028-729-000 FPI PLATE U20
ＦＰＩプレート２０
(1)
10 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
11 400-94870 HARNESS CLAMP A
ハーネスクランプＡ
(2)
12 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
13 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
14 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
(4)
15 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
16 E2143-715-000 TIMER SPACER A
タイマスペーサＡ
(8)
17 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
18 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ絶縁シート
(0.2)
19 401-47456 FPI_BR_F
ＦＰＩブラケットＦ
(2)
20 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
21 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
22 401-14947 FPI_R_ASM
ＦＰＩリア組
1
23 401-14949 FPI_R_SUB_ASM
ＦＰＩリアサブ組
(1)
24 401-10740 FPI BR B
ＦＰＩブラケットＢ
(1)
25 401-10741 FPI COVER B
ＦＰＩカバーＢ
(1)
26 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(9)
27 WP-0320501-SC WASHER M3
平座金 Ｍ３
(4)
28 E6025-729-0A0 FPI COVER U20 ASM
ＦＰＩカバーＵ２０組
(1)
29 E6025-729-000 FPI COVER U20
ＦＰＩカバーＵ２０
(1)
30 E6028-729-000 FPI PLATE U20
ＦＰＩプレート２０
(1)
31 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
32 400-94870 HARNESS CLAMP A
ハーネスクランプＡ
(2)
33 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
34 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
35 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
(4)
36 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
37 E2143-715-000 TIMER SPACER A
タイマスペーサＡ
(8)
38 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
39 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ絶縁シート
(0.2)
40 401-10739 FPI_BR_R
ＦＰＩブラケット＿Ｒ
(2)
41 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
- 93 -
47.CVS COMPONENTS
ＣＶＳ 関係
2
20
19
21
1
9
9
9
9
6
5
3
12
18
17
16
15
14
13
12
11
11
11
11
10
10
10
10
10
12
12
8
7
7
7
6
6
4
22
