- 75 - 38. PWB CONVEYOR COMPONENTS(11) 基板搬送関係（１１） ７５ Ｃ ６２ ６３ ７４ ７３ ６４ ７１ ６９ ７０ ６８ ６７ ４７ ４８ ５５ ５６ ７２ ６６ ６５ ６１ ３８ ４１ ４０ ３９ ４４ ４５ ４２ ４３ ６０ ５８ ５９ ５４ ５７ ５２ ５３ ６０ ５８ ５９ ４６ ２０ ２１ １０ ９ ６ １ ２ ２３ １６ １３ ８ １３ ７ Ａ Ａ ５１ １９ １８ ２９ ２８ ２７…
- 74 -
NOTE( 注記 ) #01....WHEN OPTIONAL VCS IS ON, オプション ＶＣＳ が付いている場合は、
IT IS NECESSARY TO ADD ONE 電磁弁を１つ追加する必要があります。
ELECTROMAGNETIC VALVE
#02....TYPE M Ｍ 仕様
#03....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
2 401-46967 CONVEYOR_VALVE_UNIT
コンベア バルブ ユニット
1
3 401-46964 MANIFOLD_VALVE_ASM
マニホールドバルブ組
(1)
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
8 PX-5000140-00 PLUG
止栓
(2)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 401-47000 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
(1)
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
13
#02
401-46981 WAIT_SENSOR_UNIT_ML
ウェイトセンサーユニット ＭＬ
1
14
#02
401-46982 WAIT_SENSOR_UNIT_MR
ウェイトセンサーユニット ＭＲ
1
15
#02
401-47011 WAIT_SENSOR_BR_ML
ウェイトセンサＢＲ＿ＭＬ
(1)
16
#02
401-47012 WAIT_SENSOR_BR_MR
ウェイトセンサＢＲ＿ＭＲ
(1)
17 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
18 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
19 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
20 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
21 400-93920 HANDLE SHAFT
ハンドルシャフト
1
22 EA-9500B01-00 CABLE BAND
束線バンド
40
23 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
24 SM-8050502-TP SCREW M5 L=5
止めねじ
4
25 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
26 401-46963 BU_HOME_SENSOR_BR_ASM
ＢＵホームセンサＢＲ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
(1)
28 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ ＯＲＧ センサワイヤー組
(1)
29 401-46994 BU_SENSOR_BR
ＢＵセンサーブラケット
(1)
30 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
31 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
32
#03
401-46989 WAIT_SENSOR_UNIT_L
ウェイトセンサーユニット Ｌ
1
33 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
34 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(1)
35 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
36 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
37
#03
401-47013 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
- 75 -

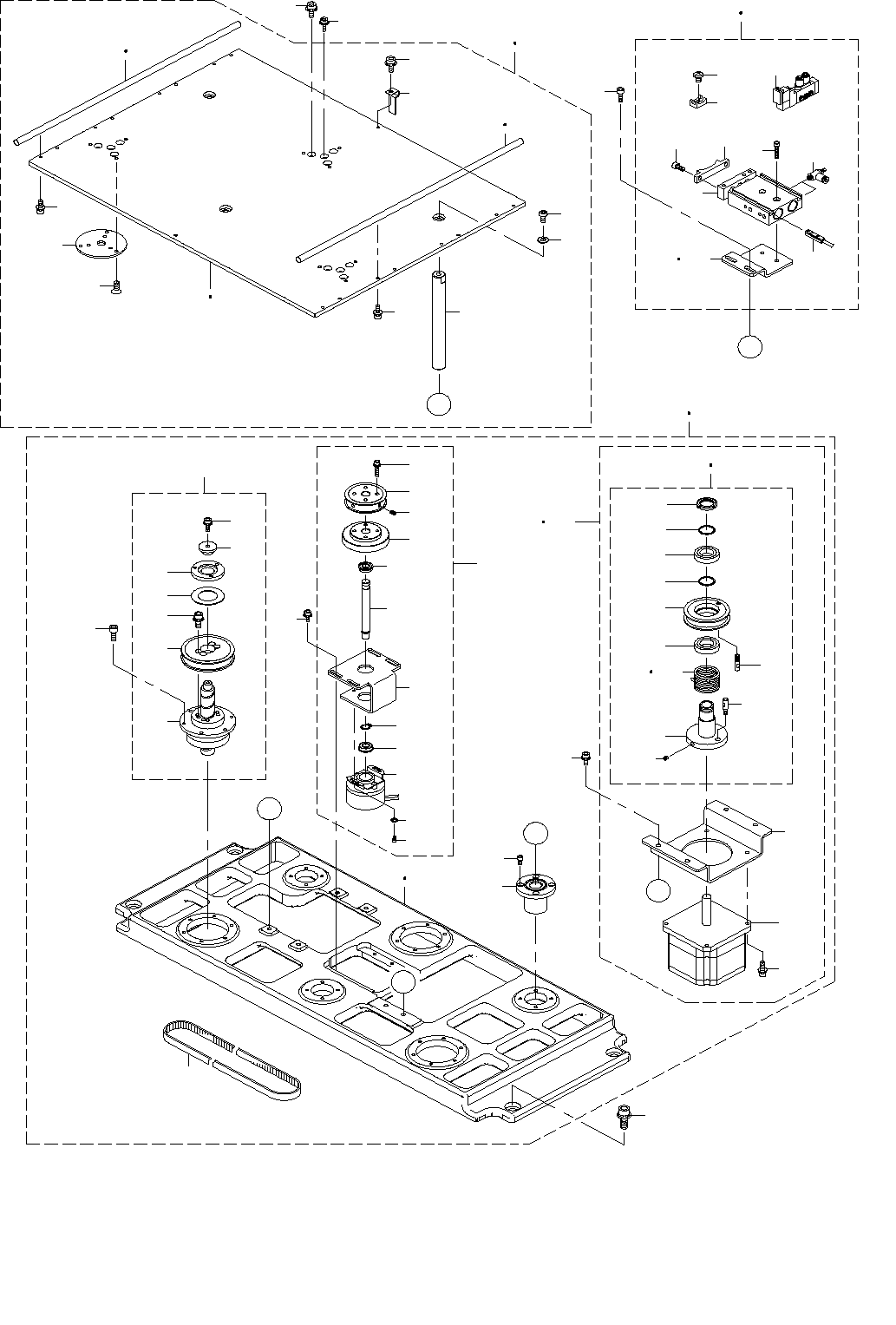

38.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
７５
Ｃ
６２
６３
７４
７３
６４
７１
６９
７０
６８
６７
４７
４８
５５
５６
７２
６６
６５
６１
３８
４１
４０
３９
４４
４５
４２
４３
６０
５８
５９
５４
５７
５２
５３
６０
５８
５９
４６
２０
２１
１０
９
６
１
２
２３
１６
１３
８
１３
７
Ａ
Ａ
５１
１９
１８
２９
２８
２７
３１
２２
２６
２７
３４
３０
３４
３１
３７
３５
２４
２５
３２
３３
１１
１５
１４
１２
５
３６
７６
３
４
４９
５０
７７
Ｂ
Ｂ
１７
Ｃ
- 76 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE(M) 手前基準用（Ｍ）
#03....TYPE M Ｍ 仕様
#04....TYPE L Ｌ 仕様
#05....TYPE M(EN) Ｍ 仕様（ＥＮ）
#06....TYPE L(EN) Ｌ 仕様（ＥＮ）
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-34642 BU_UNIT_M
ＢＵユニットＭ
1
2
#04
401-34644 BU_UNIT_L
ＢＵユニットＬ
1
3
#03
401-06043 BU BASE M
ＢＵベースＭ
(1)
4
#04
401-06045 BU BASE L
ＢＵベースＬ
(1)
5
#03
401-06047 BU TIMING BELT M
ＢＵタイミングベルトＭ
(1)
6 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
7 400-93905 ENCORDER SHAFT
エンコーダシャフト
(1)
8 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
9 400-93906 STOPPER DISC
ストッパディスク
(1)
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
15 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
16 400-93904 ENCORDER BR
エンコーダブラケット
(1)
17 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
18 SB-8160001-00 BEARING
ころがり軸受
(3)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
20
#03
401-12719 BU MOTOR UNIT M
ＢＵモータユニットＭ
(1)
21
#04
400-93901 BU MOTOR UNIT
バックアップモータユニット
(1)
22 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
23 400-93902 BU MOTOR BR
バックアップモータブラケット
(1)
24
#03
401-12720 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
25
#04
L177E-621-0A0 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 L177E-621-000 TORQUE SUPPORT
トルクサポート
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブルモータープーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32
#03
E4141-729-000 TORSION SPRING
トーションスプリング
(1)
33
#04
L177E-821-000 TORTION SPRING
トーションスプリング
(1)
34 SB-1170001-00 BEARING
ころがり軸受
(2)
35 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
36 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
37 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
38
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールネジユニット
(3)
39 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
40 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
41 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブルボールスクリュー
(1)
44 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
45 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
46 SM-6041002-TN BOLT
六角穴ボルト
(18)
47
#02
401-46979 SUPPORT_TABLE_M_ASM
サポートテーブル Ｍ組
1
48
#04
401-46980 SUPPORT_TABLE_L_ASM
サポートテーブル Ｌ組
1
49 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(3)
50 WP-0651001-SC WASHER
平座金
(3)
51 401-22963 BU_GUIDE_SHAFT
ＢＵガイドシャフト
(3)
52 401-47002 BU_SENSOR_DOG
ＢＵセンサドグ
(1)
53 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
54 L177E-121-000 BALL SCREW SUPPORT PLATE
ボールスクリューサポートプレート
(3)
55
#03
401-34595 SUPPORT_TABLE_M
サポートテーブルＭ
(1)
56
#04
401-34596 SUPPORT_TABLE_L
サポートテーブルＬ
(1)
57 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
58
#04
L176E-121-000 SIDE BEAM
サイドビーム
(2)
59
#03
401-10097 SIDE BEAM M
サイドビームＭ
(2)
60 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
9
62
#06
401-14270 BU STOPER ASSY L
ＢＵストッパ組Ｌ
1
63
#05
401-14269 BU STOPER ASSY M
ＢＵストッパ組Ｍ
1
64 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
65 400-00970 BU STOPER
ＢＵストッパ
(1)
66 SM-6051002-TN SCREW
六角穴ボルト
(2)
67 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
68 SM-6042002-TN SCREW
六角穴ボルト
(2)
69
#05
401-10099 BU STOPPER BR M
ＢＵストッパＢＲ Ｍ
(1)
70
#06
400-94746 BU STOPPER BR
バックアップストッパＢＲ
(1)
71 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
72 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
73 HX-0029400-00 FIXED BASE
固定ベース
(1)
74 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
75 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
2
76 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
4
77 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
