- 29 - 15. COVER COM PONENTS(5) カバー関係（５） 34 5 37 38 38 35 39 40 36 42 41 11 10 9 8 7 6 5 3 1 2 31 31 29 26 26 24 20 17 17 16 15 15 13 4 11 14 14 A A 18 19 21 21 23 22 27 28 33 32 43 45 44 47 46 45 46 46 46 25 30 4 49 51 …

100%1 / 198
- 28 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....FOR 3010ACL ３０１０ ＡＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47259 COVER_CUL(M)_ASM
カバー＿ＣＵＬ（Ｍ）＿組
1
2
#02
401-47260 COVER_CUL(L)_ASM
カバー＿ＣＵＬ（Ｌ）＿組
1
3
#03
401-58871 COVER_CUL_ASM_10ACL
カバー＿ＣＵＬ＿組＿１０ＡＣＬ
1
4
#01
401-47140 COVER_CUL_M
カバー＿ＣＵＬ＿Ｍ
(1)
5
#02
401-47141 COVER_CUL_L
カバー＿ＣＵＬ＿Ｌ
(1)
6 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
7 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 400-49671 COVER CUSHION
カバークッション
(2)
10 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
11 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
12 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ＨＰ１１
(2)
13 HX-0009400-0D NYLON RIVET
基板パーツ
(10)
14
#03
401-58855 COVER_CUCR_BR
カバーＣＵＣＲブラケット
(1)
15
#03
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
16
#03
400-01464 STOPPER SUPPORT
ストッパサポート
(1)
17
#03
400-49671 COVER CUSHION
カバークッション
(1)
18
#03
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
20
#01
401-47261 COVER_CUR(M)_ASM
カバー＿ＣＵＲ（Ｍ）＿組
1
21
#02
401-47262 COVER_CUR(L)_ASM
カバー＿ＣＵＲ（Ｌ）＿組
1
22
#03
401-58872 COVER_CUR_ASM_10ACL
カバー＿ＣＵＲ＿組＿１０ＡＣＬ
1
23 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
24 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(2)
25 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(2)
26 SL-6042042-TN SCREW
座金付き六角穴ボルト
(4)
27 NM-3040520-SF FLANGE NUT M4
フランジナット
(8)
28 401-47577 CONNECTOR_BR
コネクタブラケット
(1)
29 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
30 400-46586 REPEATER BRACKET
リピータブラケット
(1)
31 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(4)
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
33 HX-0029400-00 FIXED BASE
固定ベース
(2)
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
35 401-46928 CB_BRACKET
ＣＢブラケット
(1)
36 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
37 SM-6061202-TN SCREW
六角穴ボルト
(4)
38 401-10219 FC_SUPPORT_Y_V2
ＦＣサポート＿Ｖ２
(1)
39 SM-6060802-TN SCREW
六角穴ボルト
(2)
40 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
41 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(4)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
43
#01
401-47131 COVER_CUR_M
カバー＿ＣＵＲ＿Ｍ
(1)
44
#02
401-47132 COVER_CUR_L
カバー＿ＣＵＲ＿
(1)
45 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
46 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
48 400-49671 COVER CUSHION
カバークッション
(2)
49 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
50
#03
400-01464 STOPPER SUPPORT
ストッパサポート
(1)
51
#03
400-49671 COVER CUSHION
カバークッション
(1)
52
#03
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
53
#03
401-58855 COVER_CUCR_BR
カバーＣＵＣＲブラケット
(1)
54
#03
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
55
#03
400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
56
#03
400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
57
#03
SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
58
#03
NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
59
#03
401-58866 COVER OPEN SW CABLE ASM
カバーオープンＳＷケーブル組
(1)
60
#03
E1310-727-000 C/O SWITCH BR
Ｃ／Ｏ スイッチブラケット
(1)
61
#03
SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ Ｍ２ Ｌ＝１０
(2)
62
#03
HX-0055700-00 TIE MOUNT
タイマウント
(1)
63
#03
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
64
#01
401-47267 COVER_SUR(M)_ASM
カバー＿ＳＵＲ（Ｍ）＿組
1
65
#02
401-47268 COVER_SUR(L)_ASM
カバー＿ＳＵＲ（Ｌ）＿組
1
66 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
67 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(1)
68 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
69 401-47150 MTC_SHUTTLE_COVER
ＭＴＣシャトルカバー
(1)
70 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(1)
71 401-47151 COVER_SUR_F_MOTOR_BR
カバー＿ＳＵＲ＿ＦモータＢＲ
(1)
72 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(1)
73 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
74 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
75
#01
401-47146 COVER_SUR_F_M
カバー＿ＳＵＲ＿Ｆ＿Ｍ
(1)
76
#02
401-47147 COVER_SUR_F_L
カバー＿ＳＵＲ＿Ｆ＿Ｌ
(1)
77 401-47148 COVER_SUR_R
カバー＿ＳＵＲ＿Ｒ
(1)
78
#01
401-47263 COVER_CUC(M)_ASM
カバー＿ＣＵＣ（Ｍ）＿組
1
79
#02
401-47264 COVER_CUC(L)_ASM
カバー＿ＣＵＣ（Ｌ）＿組
1
80
#01
401-47129 COVER_CUC_M
カバー＿ＣＵＣ＿Ｍ
(1)
81
#02
401-47130 COVER_CUC_L
カバー＿ＣＵＣ＿Ｌ
(1)
82 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
83
#01
401-47265 COVER_SUL(M)_ASM
カバー＿ＳＵＬ（Ｍ）＿組
1
84
#02
401-47266 COVER_SUL(L)_ASM
カバー＿ＳＵＬ（Ｌ）＿組
1
85 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
86 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(1)
87 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
88
#01
401-47144 COVER_SUL_R_M
カバー＿ＳＵＬ＿Ｒ＿Ｍ
(1)
89
#02
401-47145 COVER_SUL_R_L
カバー＿ＳＵＬ＿Ｒ＿Ｌ
(1)
90 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
91 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(1)
92 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(1)
93 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
94 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
95 401-47143 COVER_SUL_F_M
カバー＿ＳＵＬ＿Ｆ＿Ｍ
(1)
96
#03
401-58873 REAR_COVER_UNIT_10ACL
リア＿カバー＿ユニット＿１０ＡＣＬ
1
97 401-58854 COVER_CUCR
カバーＣＵＣＲ
(1)
98 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
99 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(10)
100 401-58852 COVER_RUC
カバーＲＵＣ
(1)
101 400-69189 EMBEDDED PULLS
埋め込み取手
(1)
102 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
103 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(10)
104 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
105 401-58857 COVER_RUB_BR_F
カバーＲＵＢブラケットＦ
(2)
106 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
107 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
108 401-58858 COVER_RUB_BR_R
カバーＲＵＢブラケットＲ
(2)
109 401-58856 COVER_RUB
カバーＲＵＢ
(1)
110 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(6)
111 401-47110 BANK_COVER(FIXED)_R_L
バンクカバー（固定）＿Ｒ＿Ｌ
(1)
112 401-47099 BANK_COVER_RR_L
バンクカバー＿ＲＲ＿Ｌ
(1)
113 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
114 401-47098 BANK_COVER_RL_L
バンクカバー＿ＲＬ＿Ｌ
(1)
115 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
116 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
117 401-47085 BANK_COVER_C
バンクカバーＣ
(1)
118 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
119 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(1)
120 168-70206 GRAVITY SEAL
荷重中心シール
(1)
121 401-47095 BANK_COVER_PLATE
バンクカバープレート
(2)
122 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
123 401-58862 MTS_HOLE_COVER
ＭＴＳホールカバー
(1)
124 SM-6060802-TN SCREW
六角穴ボルト
(2)
- 29 -

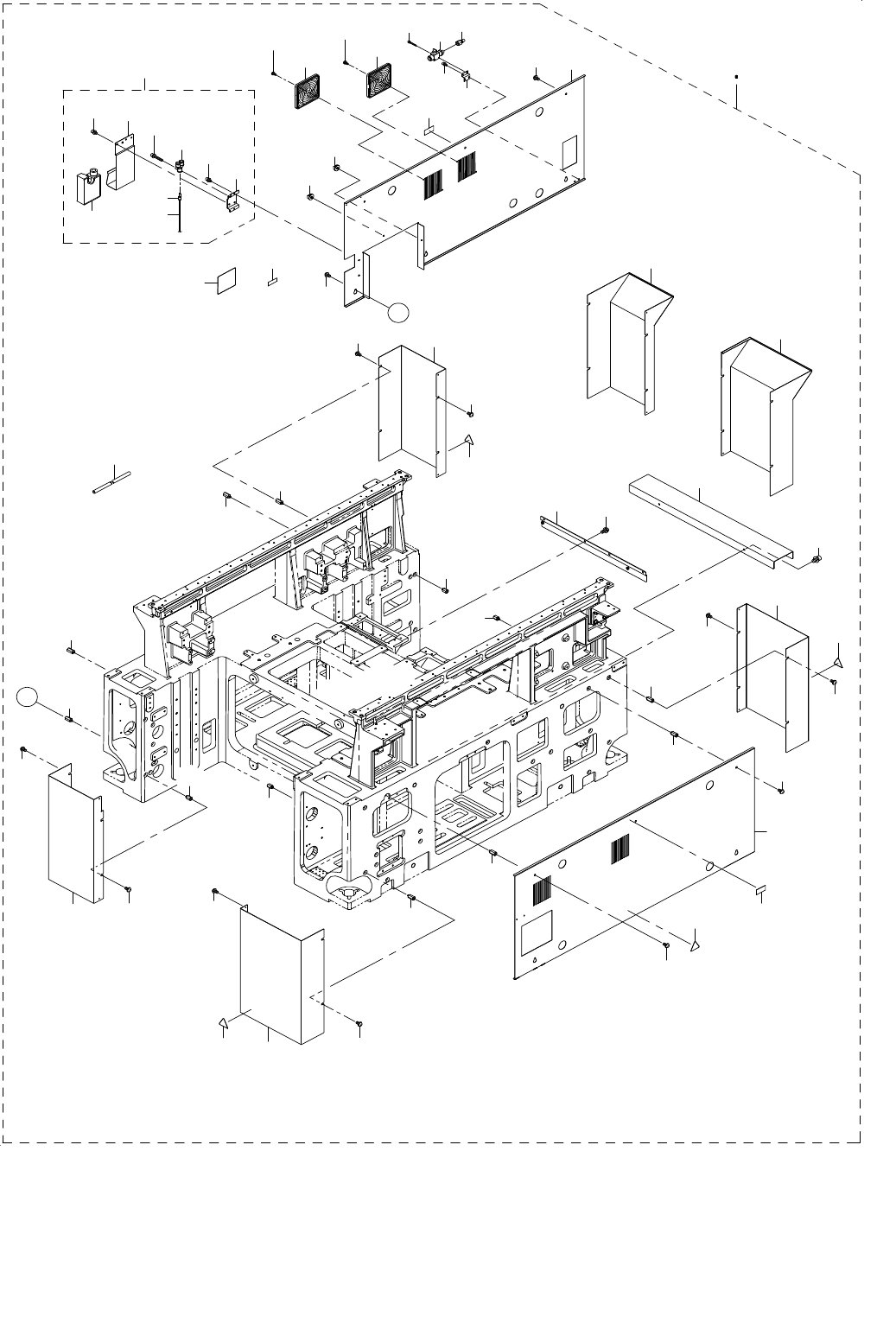

15.COVER COMPONENTS(5)
カバー関係（５）
34
5
37
38
38
35
39
40
36
42
41
11
10
9
8
7
6
5
3
1
2
31
31
29
26
26
24
20
17
17
16
15
15
13
4
11
14
14
A
A
18
19
21
21
23
22
27
28
33
32
43
45
44
47
46
45
46
46
46
25
30
4
49
51
48
50
12
52
12
52
- 30 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47219 COVER_BOTTOM(M)_ASM
カバーボトム（Ｍ）組
1
2
#02
401-47220 COVER_BOTTOM(L)_ASM
カバーボトム（Ｌ）組
1
3 401-47105 COVER_SBL
カバーＳＢＬ
(1)
4 400-01510 COVER STUD RL
カバースタッドＲＬ
(6)
5 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
6 400-00550 FV BRACKET
ＦＶブラケット
(1)
7 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
8 PJ-0252000-03 PLUG
プラグ
(1)
9 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
10 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
11 HX-0070600-0A MOUNT BASE
マウントベース
(2)
12 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
13 401-47107 COVER_SBR
カバーＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッドＲＬ
(5)
15 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
16 401-47082 COVER_FBL
カバーＦＢＬ
(1)
17 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
20 401-47083 COVER_FBR
カバーＦＢＲ
(1)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
24
#01
401-47084 COVER_RBL_M
カバーＲＢＬ＿Ｍ
(1)
25
#02
401-47100 COVER_RBL_L
カバーＲＢＬ＿Ｌ
(1)
26 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
27 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
28 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
29
#01
401-47106 COVER_RBR_M
カバーＲＢＲ＿Ｍ
(1)
30
#02
401-47101 COVER_RBR_L
カバーＲＢＲ＿Ｌ
(1)
31 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
32 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
33 400-01510 COVER STUD RL
カバースタッドＲＬ
(2)
34 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
35 400-16815 DRAIN TANK
ドレインタンク
(1)
36 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
37 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
39 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
40 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
41 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
42 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
43 BT-1000651-EB POLYURETHANE TUBE
ポリウレタンチュ−ブ
(1.7)
44 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
45 168-70206 GRAVITY SEAL
荷重中心シール
(2)
46 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(4)
47 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
(1)
48
#02
401-11839 BANK_COVER_R_L_BR_U
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｕ
(1)
49
#02
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
50
#02
401-47104 BANK_COVER_R_L_BR_B
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｂ
(1)
51
#02
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
52 HM-0010100-10 FILTER
フィルター
(2)
