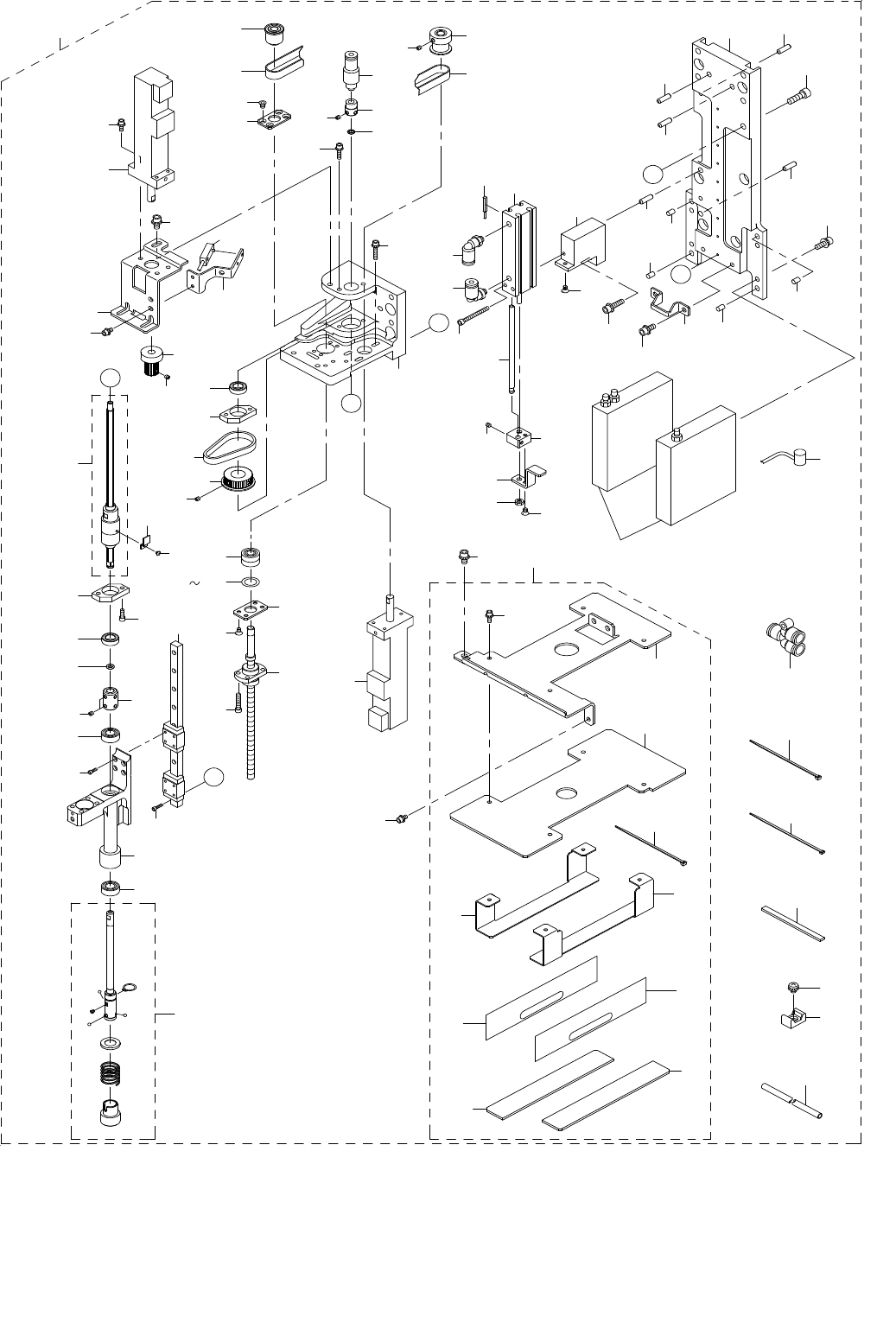

24.IC HEAD COMPONENTS(FOR 3020VRA)
ＩＣ ヘッド関係（３０２０ ＶＲＡ 用）
11
33
C
12
22
30
10
9
6
53
47
49
52
46
41
8
34
34
12
12
12
34
B
14
67
66
42
1
77
36
42
36
37
71
74
74
31
76
51
50
54
51
50
48
48
59
34
34
18
32
3
2
4
75
70
24
38
28
C
58
55
6
69
62
73
72
7
5
60
68
29
72
43
17
40
21
A
A
38
44
78
81
15
20
64
27
63
19
17
68
68
68
67
67
65
61
57
56
45
39
35
26
25
25
16
16
B
13
23
- 48 -
NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-49679 IC HEAD 20VRA ASSY
ＩＣヘッド２０ＶＲＡ組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパーＬ
(1)
5 400-78104 IC Z SLIDE ASM
ＩＣ Ｚスライド組
(1)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
10 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
(1)
11 E9345-721-0A0 CABLE ASM.
ＬＡセンサー接続ケーブル組
(1)
12 PH-0400062-C0 PARALLEL PIN TYPEB 4X6
平行ピン Ｂ種 ４Ｘ６
(4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
14 PJ-3080400-06 UNION
ユニオンワイ
(2)
15 SB-1060018-00 BEARING
ころがり軸受
(1)
16 SB-1060004-00 CLUTCH BEARING
クラツチベアリング
(2)
17 SB-1080016-00 BEARING
ころがり軸受
(2)
18 400-80357 IC HEAD BRACKET 80R
ＩＣヘッドブラケット８０Ｒ
(1)
19 400-78033 IC SPLINE BRACKET
ＩＣスプラインブラケット
(1)
20 400-78041 IC T MOTOR BR
ＩＣ Ｔモータブラケット
(1)
21 400-93090 IC SPLINE UNIT 80R
ＩＣスプラインユニット８０Ｒ
(1)
22 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
23 401-33627 TIMING BELT T
タイミングベルト Ｔ
(1)
24 401-33628 IC T PULLEY
ＩＣ Ｔプーリー
(1)
25 400-46523 TIMING BELT Z IC
タイミングベルトＺ ＩＣ
(1)
26 400-01123 Z PULLEY
Ｚプーリ
(1)
27 400-01124 Z MOTOR PULLEY
Ｚモータプーリ
(1)
28 400-78038 IC BALL SCREW
ＩＣ ボールねじ
(1)
29 400-78036 IC LINEAR GUIDE
ＩＣ リニアガイド
(1)
30 HX-0030600-00 UL TUBE
ＵＬチューブ
(0.3)
31 400-78044 CYLINDER MOUNT IC
シリンダマウントＩＣ
(1)
32 HX-0029400-00 FIXED BASE
固定ベース
(1)
33 401-13702 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
(1)
34 PH-0400122-C0 PIN
平行ピン
(5)
35 400-78034 IC Z SLIDE BRACKET
ＩＣ Ｚスライドブラケット
(1)
36 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(2)
37 400-58388 CYLINDER STOPPER
シリンダストッパ
(1)
38 400-46056 BEARING PLATE
ベアリングプレート
(2)
39 400-46048 BEARING BASE U
ベアリングベースＵ
(1)
40 400-46050 BEARING BASE LR
ベアリングベースＬＲ
(1)
41 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
42 400-46524 AIR CYLINDER
エアシリンダ
(1)
43 400-46060 O RING H
ＯリングＨ
(1)
44 400-46515 COUPRING
カップリング
(1)
45 400-46525 ROTARY JOINT
ロータリージョイント
(1)
46 400-80364 Z STOPPER 80R
Ｚストッパ ８０Ｒ
(1)
47 400-81148 DIFFUSER 80R ASM
ディフューザ８０Ｒ組
(1)
48 400-80366 DIFFUSER B 80R
ディフューザＢ ８０Ｒ
(2)
49 400-80365 DIFFUSER U 80R
ディフューザＵ８０Ｒ
(1)
50 400-16065 DIFFUSER S EC
ディフューザＳ ＥＣ
(2)
51 400-80367 DIFFUSER BR 80R
ディフューザＢＲ ８０Ｒ
(2)
52 400-80368 DIFFUSER BASE 80R
ディフューザベース ８０Ｒ
(1)
53 EA-9500B01-00 CABLE BAND
束線バンド
(2)
54 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
55 401-33629 IC SPLINE PULLEY
ＩＣスプラインプーリー
(1)
56 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ２ Ｌ＝６
(8)
57 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(9)
58 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(2)
59 SM-6051602-TN SCREW
六角穴ボルト
(5)
60 400-46058 O RING F1
ＯリングＦ１
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(2)
62 400-80360 T SENSOR DOG
Ｔセンサドグ
(1)
63 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
64 SL-6031692-TN SCREW
座金付き六角穴ボルト
(3)
65 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
66 400-58389 GUIDE SHAFT
ガイドシャフト
(1)
67 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(1)
68 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ３ Ｌ＝３
(10)
69 SM-0020201-SC SCREW
トラスねじ
(1)
70 400-80363 T SENSOR BR
Ｔセンサブラケット
(1)
71 400-58387 RELEASE BAR IC
リリースバーＩＣ
(1)
72 401-49143 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(2)
73 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(3)
74 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
75 400-92491 T7 SLOW DOWN SENSOR ASM
Ｔ７スローダウンセンサケーブル組
(1)
76 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(1)
77 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(1)
78
#01
E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(1)
79
#01
E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(1)
80
#01
E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(1)
81
#01
E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(1)
- 49 -
