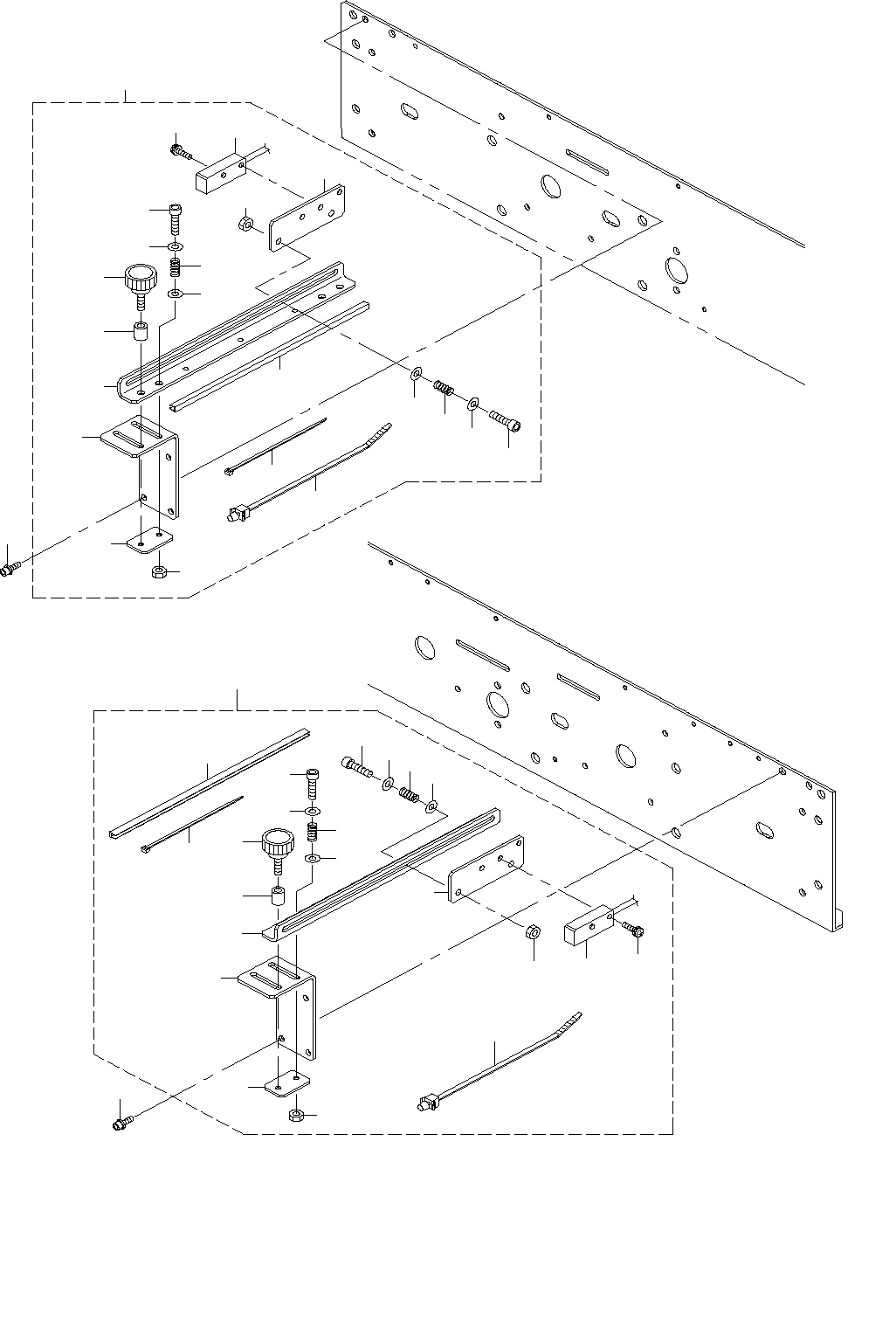

35.PWB CONVEYOR COMPONENTS(8)
基板搬送関係（８）
32
31
30
30
29
28
14
B
B
27
26
13
12
11
10
9
8
7
6
16
3
4
1 2
19
15
A
20
20
17
A
21
18
25
22
23
24
5
- 70 -
NOTE( 注記 ) #01....FOR FRONT・LEFT-RIGHT 手前・左右用
#02....FOR FRONT・RIGHT-LEFT 手前・右左用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-46966 STOPPER_L_ASM
ストッパー Ｌ組
1
2
#01
401-46965 STOPPER_R_ASM
ストッパー Ｒ組
1
3
#02
401-47004 STOPPER_FRAME_L
ストッパフレームＬ
(1)
4
#01
401-47003 STOPPER_FRAME_R
ストッパフレームＲ
(1)
5 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
6 400-00910 STOPPER PIN
ストッパピン
(1)
7 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
8 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
9 400-00911 STOPER CONNECT
ストッパコネクタ
(1)
10 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
11 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
12 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
13 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
15 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
16 400-00909 STOPER
ストッパ
(1)
17 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
18 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
19 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
20 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
21 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
22 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
23 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(1)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
25 400-23788 STOPER SPACER
ストッパスペーサ
(1)
26 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(1)
27 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.5)
28 401-47001 CO_SENSOR_BR
ＣＯセンサＢＲ
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
30 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
31 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
32 401-10065 STOP SENSOR ASM
ＳＴＯＰセンサ組
(1)
- 71 -
36.PWB CONVEYOR COMPONENTS(9)
基板搬送関係（９）
３２
３
１７
１
３３
３３
３１
１６
１５
３０
２５
２６
１１
１１
７
１９
２６
２６
２５
２４
２３
２２
２０
２１
２６
１１
１１
１０
１０
２２
９
７
８
４
２
２７
１２
６
２８
２９
２７
１８
５
１４
１３
１２
