6 元件處置 使用手冊 SIPLACE S-27 HM
6.2 送料器的技術㈾料 軟體版本 SR.503.xx 03/2003 ㆗文版
122
6.2.2 3 x 8 mm S 送料器
6
66
6

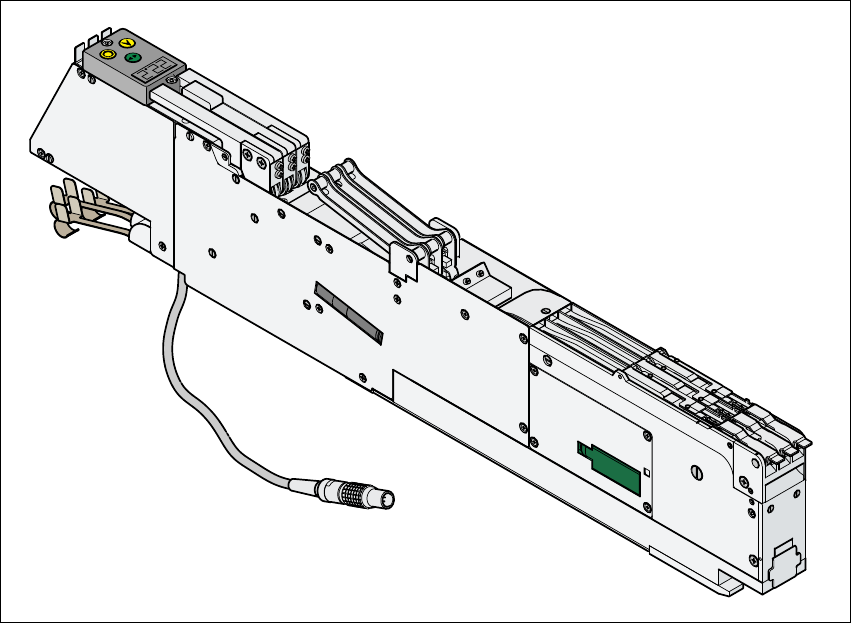

圖 6.2 - 2 3 x 8 mm S 送料器
零件號碼 00141098-xx
寬度 30.6 mm
送料器料軌數 3
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 10,000
送料行程 ( 可變 )2mm / 4mm
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.2 送料器的技術㈾料
123
6.2.3 0201/0402 元件的 3 x 8mm S 送料器
圖 6.2 - 3 0201/0402 元件的 3 x 8 mm S 送料器
零件號碼 00141099-xx
寬度 30.6 mm
元件的範圍 0201, 0402
送料器料軌數 3
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 10,000 ㉃15.000
送料行程 ( 可變 )2mm / 4mm
6 元件處置 使用手冊 SIPLACE S-27 HM
6.2 送料器的技術㈾料 軟體版本 SR.503.xx 03/2003 ㆗文版
124
6.2.4 12/16 mm S 送料器
6
圖 6.2 - 4 12/16 mm S 送料器
6
66
6
零件號碼 00141092-xx
寬度 30.6 mm
送料器料軌數 1
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 4000
送料行程 ( 可變 )4mm, 8mm, 12mm, 16mm
