使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.9 模組概述－檢視模組
87
3.9 模組概述－檢視模組
3.9.1說明
每㆒套取置系統設㈲： 3
33
3
－ 2 個取置頭㆖的元件檢視攝影機，以及
－ 2 個 X 軸懸臂㆘側的 PCB 檢視攝影機。
檢視分析單元位於取置系統的控制單元內。元件檢視模組可以用來測定： 3
33
3
－ 在吸嘴㆖的元件的精確位置，以及
－ 封包形式的幾何諸元。
PCB 檢視模組利用 PCB ㆖的定位基準點，可測定： 3
33
3
－ PCB 的位置，
－ 其轉動角度
－以及PCB 的歪斜。
PCB 檢視模組也會使用送料器模組的定位基準點，來決定精確的元件拾取位置。其對小型元件來說
㈵別重要。 3
33
3
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.9 模組概述－檢視模組 軟體版本 SR.503.xx 03/2003 ㆗文版
88
3.9.2 12 取置節 / 取置頭㆖的元件檢視模組 ( 標準攝影機 )
3.9.2.1構造
¼œ:6

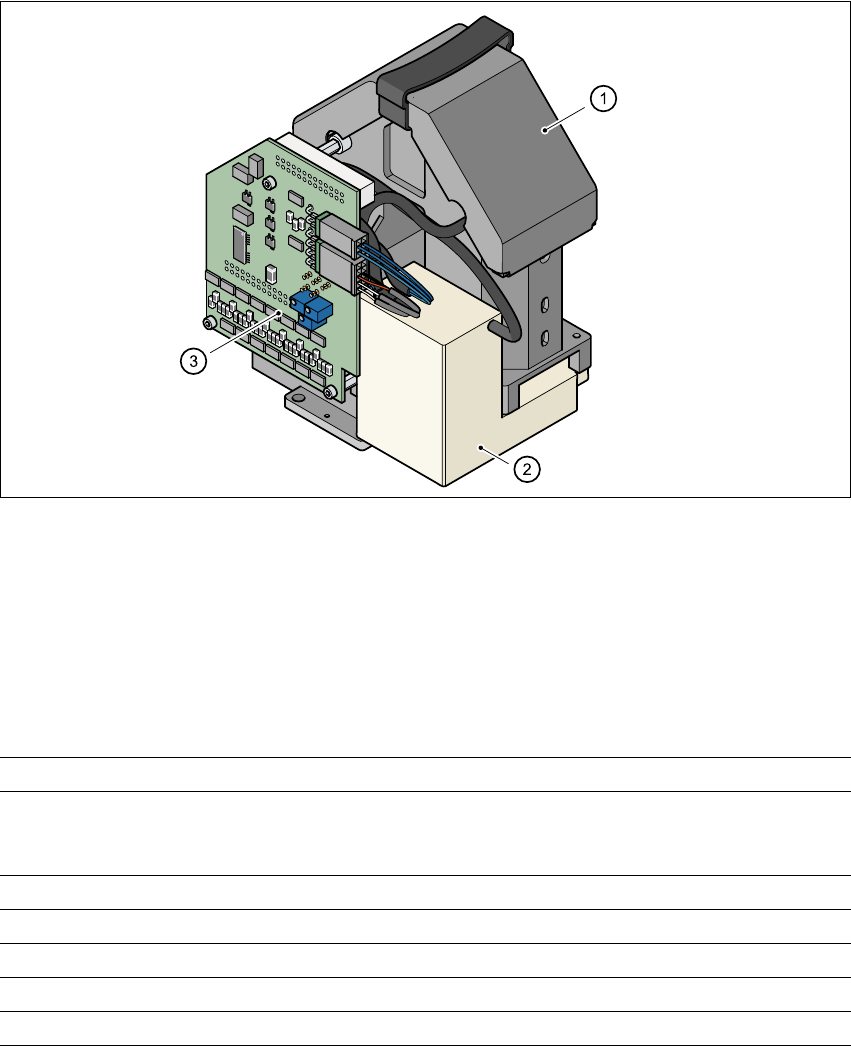

圖 3.9 - 112 取置節 / 取置頭㆖的元件檢視模組 ( 標準攝影機 )
(1) 元件攝影機、鏡頭與照明裝置
(2) 攝影機放大器
(3) 照明控制
3.9.2.2 技術㈾料
¼œ:3
最大元件尺寸
0.6 mm x 0.3 mm to 18.7 mm x 18.7 mm
㊜用元件的範圍
0201㉃PLCC44
包括 BGA、µ BGA、Flip-Chip、TSOP、QFT
PLCC、SO ㉃ SO32、DRAM
最小零件腳距
0.5 mm
最小凸塊間距
0.35 mm
最小錫球 / 凸塊直徑
0,2 mm
視野
24 mm x 24 mm
照明方法 正面照明 ( 必要時可進行 3 階段設定 )
使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.9 模組概述－檢視模組
89
3.9.3 6 取置節 / 取置頭㆖的元件檢視模組 ( 標準攝影機 )
3.9.3.1構造
¼œ:3

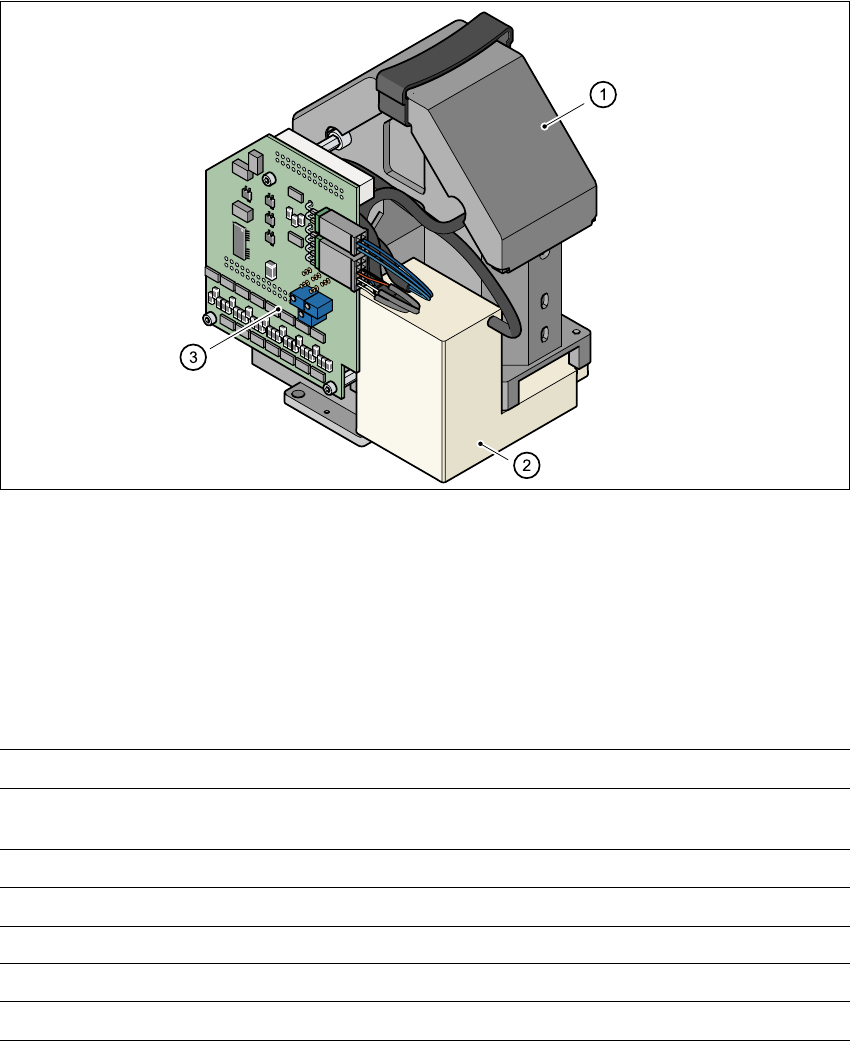

圖 3.9 - 2 6 取置節 / 取置頭㆖的元件檢視模組 ( 標準攝影機 )
(1) 元件攝影機、鏡頭與照明裝置
(2) 攝影機放大器
(3) 照明控制
3.9.3.2 技術㈾料
¼œ:3
元件尺寸
1.6 mm x 0.8 mm to 32 mm x 32 mm
㊜用元件的範圍
0603 ㉃ 32mm x 32mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小零件腳距
0.5 mm
最小凸塊間距
0.56 mm
最小錫球 / 凸塊直徑
0.32 mm
視野
39 mm x 39 mm
照明方法
正面照明 ( 必要時可進行 3 階段設定 )
