6.2.4 12/16 mm S 送料器
6

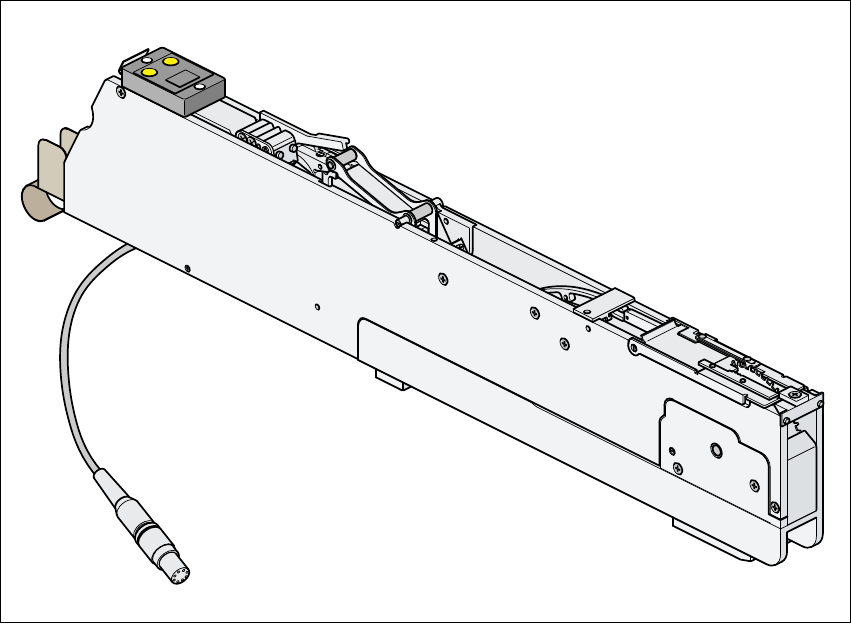

圖 6.2 - 4 12/16 mm S 送料器
6
66
6
零件號碼 00141092-xx
寬度 30.6 mm
送料器料軌數 1
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 4000
送料行程 ( 可變 )4mm, 8mm, 12mm, 16mm
使用手冊 SIPLACE S-27 HM 6 元件處置
軟體版本 SR.503.xx 03/2003 ㆗文版 6.2 送料器的技術㈾料
125
6.2.5 以粉狀㈮屬為主的電容器的 12 mm S 送料器，C/D 型
6
圖 6.2 - 5 以粉狀㈮屬為主的電容器的 12 mm S 送料器，C/D 型
6
66
6
零件號碼 00141118-xx
寬度 30.6 mm
送料器料軌數 1
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 4000
最大料帶高度 3.6 mm
送料行程 ( 可變 ) 4mm, 8mm, 12mm, 16mm
註： 6
66
6
使用這個送料器型式，您可以調整拾取位置的料帶支架高度。
6
警告 6
66
6
在餵送以粉狀㈮屬 ( 例如鉭 ) 為主的電容器時，只能使
用貼㈲如㆖所示標籤的送料器。
6
送料器標籤 ( 放大 ) 6
66
6
Approved for
capacitors based on
metal-powder
Freigegeben f
Kondensatoren auf
Metallpulver
-
Basis
6 元件處置 使用手冊 SIPLACE S-27 HM
6.2 送料器的技術㈾料 軟體版本 SR.503.xx 03/2003 ㆗文版
126
6.2.6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
6
圖 6.2 - 6 以粉狀㈮屬為主的電容器的 12 mm S 送料器，E 型
6
66
6
零件號碼 00141117-xx
寬度 30.6 mm
送料器料軌數 1
指定位置 1
最大送料器數量 2 x 20
7" 捲盤的元件匣容量 約 4000
最大料帶高度 3.6 mm
送料行程 ( 可變 )4mm, 8mm, 12mm, 16mm
6
警告 6
66
6
在餵送以粉狀㈮屬 ( 例如鉭 ) 為主的電容器時，只能使
用貼㈲如㆖所示標籤的送料器。
6
送料器標籤 ( 放大 ) 6
66
6
Approved for
capacitors based on
metal-powder
Freigegeben f
Kondensatoren auf
Metallpulver
-
Basis
