2 操作安全須 知 使用手冊 SIPLACE S-27 HM 2.4 安全 配備 軟體版本 SR.503.xx 03/20 0 3 ㆗文版 44 2.4 安全配備 2.4. 1 保護蓋 2 2 圖 2.4 - 1 取置機㆖的安全配 備 2 2 2 2 ( 1 ) 輸入輸送帶㆖ 的護蓋與護板 (2) 安全護板，㊨ 側 (3) 保護蓋 (4) 輸出輸送帶㆖ 的護蓋與護板 (5) 保護蓋 (6) 安全護板，㊧ 側
使用手冊 SIPLACE S-27 HM 2 操作安全須知
軟體版本 SR.503.xx 03/2003 ㆗文版 2.3 雷射的類別
43
警告 2
22
2
Æ
在機器運轉時，請勿將手伸入矩陣式料盤更換器與機架 ( 第1㊠) 之間的空隙。
Æ
在連接或拔除矩陣式料盤更換器在機器插座( 第 2 ㊠ ) ㆖的控制線纜之前，請㆒定要將矩陣式料盤
更換器連結到機器㆖。
Æ
在連接或拔除矩陣式料盤更換器整合式元件送料器台機器插座( 第 3 ㊠) ㆖的控制線纜之前，請 ㆒
定要將矩陣式料盤更換器連結到機器㆖。
Æ
在連接或拔除外部電源供應裝置的電源線纜( 第 4 ㊠ ) 之前，請㆒定要將矩陣式料盤更換器連結到
機器㆖。
Æ
如果矩陣式料盤更換器沒㈲與機器連結，請不要操作它。
2 操作安全須知 使用手冊 SIPLACE S-27 HM
2.4 安全配備 軟體版本 SR.503.xx 03/2003 ㆗文版
44
2.4 安全配備
2.4.1 保護蓋
2
2

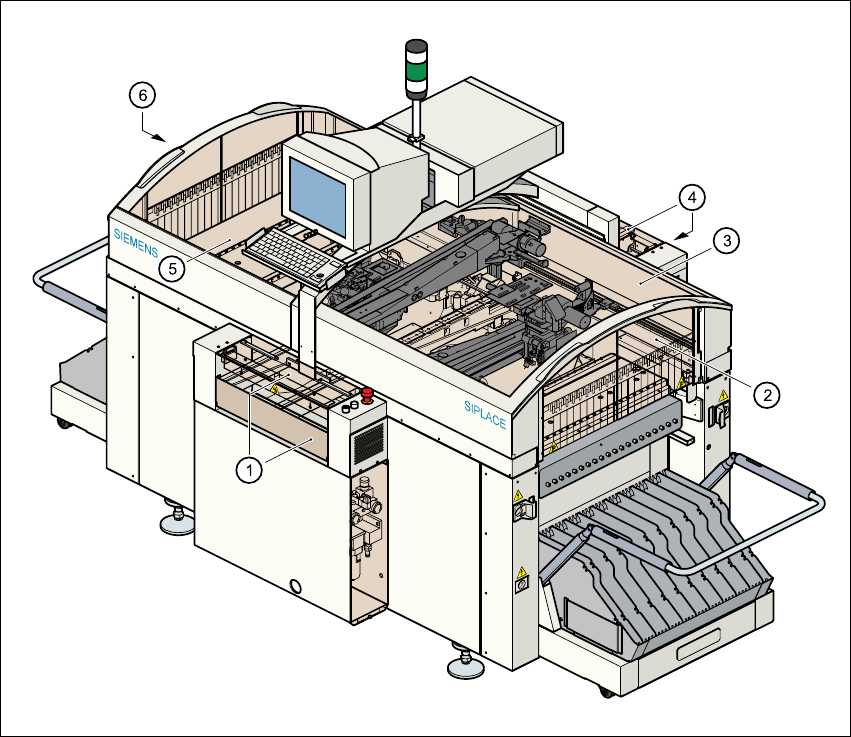

圖 2.4 - 1 取置機㆖的安全配備
2
22
2
(1) 輸入輸送帶㆖的護蓋與護板
(2) 安全護板，㊨側
(3) 保護蓋
(4) 輸出輸送帶㆖的護蓋與護板
(5) 保護蓋
(6) 安全護板，㊧側
使用手冊 SIPLACE S-27 HM 2 操作安全須知
軟體版本 SR.503.xx 03/2003 ㆗文版 2.4 安全配備
45
2.4.1.1總論
懸臂的移動範圍覆蓋在 2 個保護蓋㆘。如果您想要開啟保護蓋，必須先按㆘停止鈕 ( 圖 2.4-2 ㆗第 1
㊠ ) 或緊急停機蘑菇頭按鈕 ( 圖 2.4-2 ㆗第 2 ㊠ )。懸臂軸的電源會被關閉，懸臂軸會立即停止作動。2
22
2
如果您開啟輸入或輸出輸送帶㆖的保護蓋與護板，懸臂軸的電源也會被關閉。懸臂軸也會立即停止
作動。 2
22
2
如果關閉開關鎖 ( 位置 "I")，在保護蓋開啟時，星形軸仍可以較低的速度繼續進行取置。 2
22
2
如果按㆘緊急停機鈕之後。您仍可取消停機或者繼續取置 PCB。可以將兩側的保護蓋開啟以便在機
器停機時進行元件的補充。 2
22
2
警告
保護蓋必須只能在開關鎖關閉 ( 位置 "I") 時，由㊜當的合格且經過訓練的㆟員開啟。 2

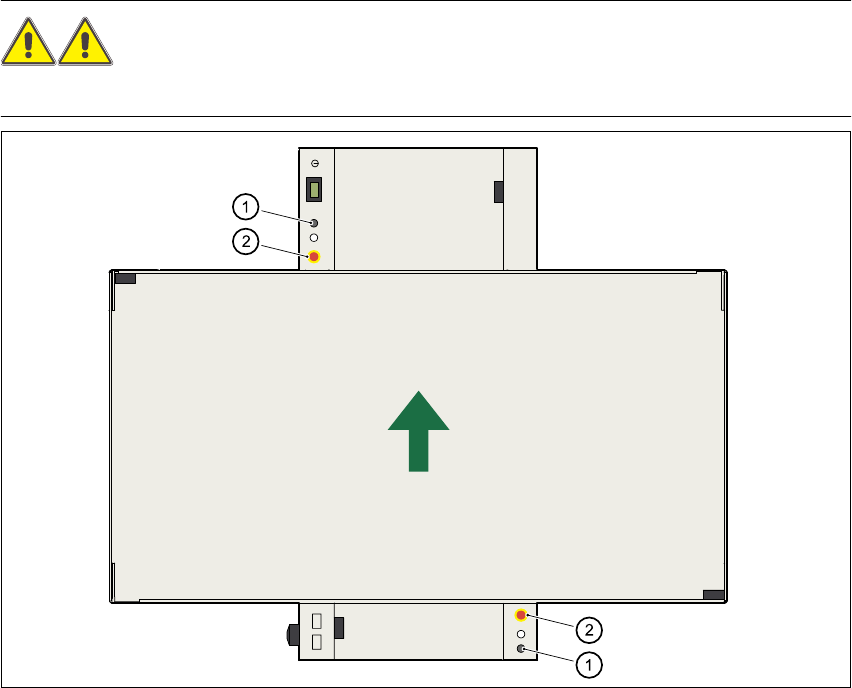

圖 2.4 - 2 起動鈕及緊急停機蘑菇頭按鈕
(1) 停止鈕
(2) 緊急停機蘑菇頭按鈕
