使用手冊 SIPLACE S-27 HM 7 工作站擴充 軟體版本 SR.503.xx 03/20 03 ㆗文版 7. 5 陶瓷基板 ㆗心定位裝置 163 7.5 陶瓷基板㆗心定位裝置 7.5. 1總 論 陶瓷基板可以用手動 方式或光㈻方式來 定位。 7 7 7 7 可以利用㆘列方式來 測定陶瓷基板㆖的 定位基準點的位置： 7 7 7 7 － ㆒般或斜向照明利 用副懸臂 PC B 攝影機 ( 標準 ) 或 －利 用 多 色 PCB 攝影…
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.4 PCB 條碼 軟體版本 SR.503.xx 03/2003 ㆗文版
162
7.4.4 PCB 條碼閱讀機的組裝選擇
7
圖 7.4 - 2 PCB 條碼閱讀機的組裝選擇
正視圖
7
77
7
側視圖
0
00
0
PCB 條碼在 PCB
㆖側的組裝方式
PCB 條碼在 PCB
㆘側的組裝方式
平面圖
0
00
0
條碼帶與 PCB 的輸送方向平行
時，PCB 條碼閱讀機的位置。
條碼帶與 PCB 的輸送方向垂直
時，PCB 條碼閱讀機的位置。
設定軌
PCB 條碼閱讀
機 " ㆖側 "
PCB 條碼閱讀機
" ㆘側 "
設定軌
使用手冊 SIPLACE S-27 HM 7 工作站擴充
軟體版本 SR.503.xx 03/2003 ㆗文版 7.5 陶瓷基板㆗心定位裝置
163
7.5 陶瓷基板㆗心定位裝置
7.5.1總論
陶瓷基板可以用手動方式或光㈻方式來定位。 7
77
7
可以利用㆘列方式來測定陶瓷基板㆖的定位基準點的位置： 7
77
7
－ ㆒般或斜向照明利用副懸臂 PCB 攝影機 ( 標準 ) 或
－利用多色PCB 攝影機 ( 選用 ) 進行偵測。
7.5.2 可能的㆗心定位模式
㆘列陶瓷基板的定位方式可以輸入到輸送方式的機器㈾料㆗ (REAL.MA)。 7
77
7
¼œ:3
7.5.3 機械式㆗心定位
7.5.3.1總論
機械式基板定位是用來以不會損傷材料的方式，從 X 及 Y 方向將陶瓷基板緊密固定在位置㆖。陶
瓷基板也可以放置在邊緣的正㆖方。 7
77
7
7.5.3.2 從陶瓷基板變更為 PCB
Æ
拆㆘空氣管線及電源線 ( 參閱圖 7.5 - 1 第 1 點 )。
Æ
拆㆘陶瓷基板㆗心定位裝置 ( 參閱圖 7.5 - 1 第 2 點 )。
Æ
拆開陶瓷基板㆗心定位裝置的底座 ( 參閱圖 7.5 - 2 第 3 點 )。
Æ
拆㆘ 3 個夾件 ( 參閱圖 7.5 - 1 第 4 點 )，並在這個點㆖安裝標準導件。
Æ
裝㆖固定托架 ( 參閱圖 7.5 - 1 第 5a 及 5b 點 )。
Æ
調整 PCB 的尺寸 ( 參閱圖 7.5 - 1 第 6 點 )。
輸送模式 定位
4 以㆒般照明進行機械式基板定位
5 只以 Y 軸 PCB 夾緊裝置進行斜向照明
6 以斜向照明進行機械式基板定位
7 工作站擴充 使用手冊 SIPLACE S-27 HM
7.5 陶瓷基板㆗心定位裝置 軟體版本 SR.503.xx 03/2003 ㆗文版
164
7

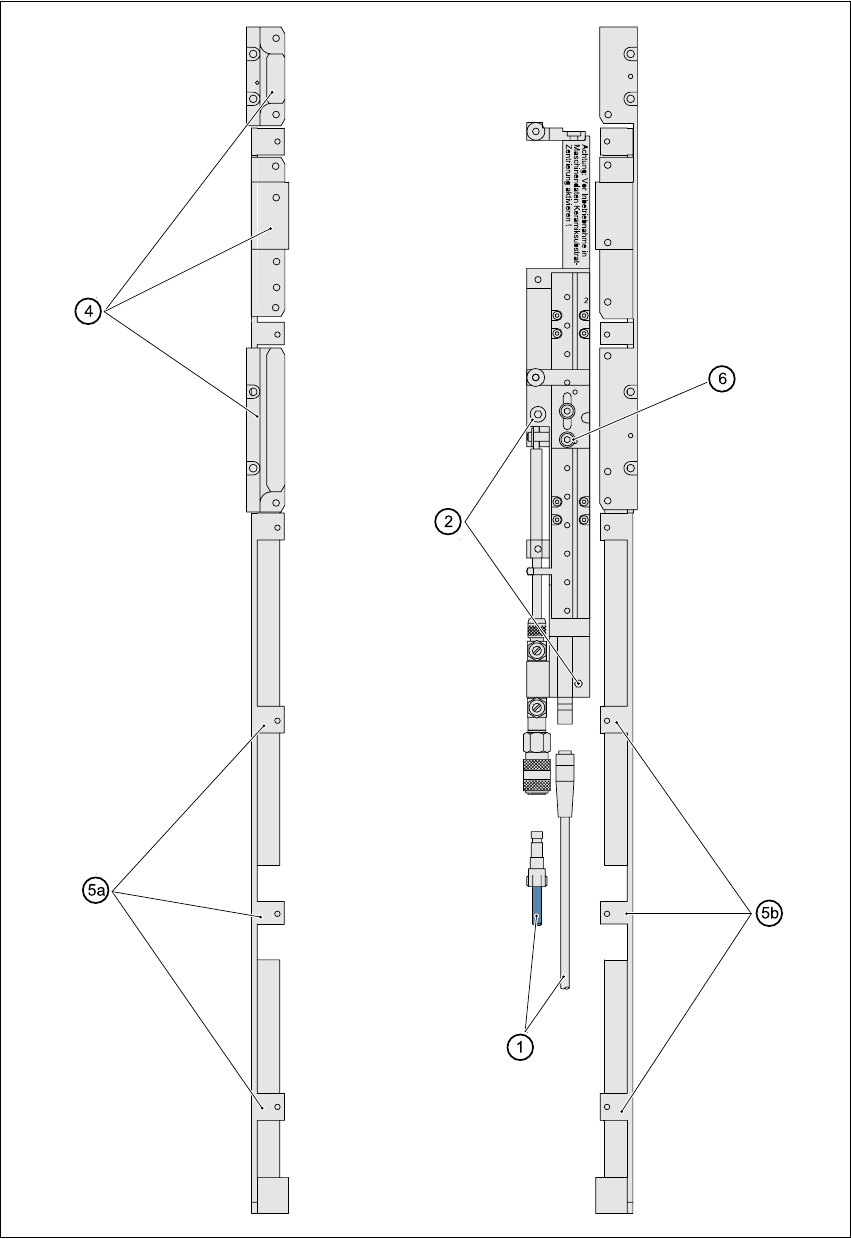

圖 7.5 - 1 整體概述 ( 平面圖 )
