3 技術㈾料 使用手冊 SIPLACE S-27 HM 3. 1 0 模組概述－ PCB 輸送帶 軟體版本 SR.503.xx 03/20 03 ㆗文版 94 3. 1 0.3 雙輸送帶 3. 1 0.3. 1構 造 3 圖 3. 1 0 - 2 PCB 輸送帶－雙輸送帶 ( 1 ) 輸入輸送帶 (2) ㆗央輸送帶 (3) 輸出輸送帶 (4) 升降平台 (5) 寬度調整 T 1 輸 送軌道 1 3 3 3 3 T2 輸送軌道 2 3 3…
使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.10 模組概述－ PCB 輸送帶
93
3.10.2.2 技術㈾料
¼œ:5
¼œ:5
輸送帶固定側 ㊨側 ( 標準 )，㊧側 ( 選配 )
最大元件高度
12 取置節 / 取置頭為 6mm
6 取置節 / 取置頭為 8.5 mm
PCB 格式
50 mm x 50 mm to 508 mm x 460 mm
2" x 2" to 20" x 18"
長形電路板：最大 610 mm (24")，( 選用 )
PCB 厚度
0.5 mm ㉃ 4.5 mm
最大 PCB 曲率
頂部：4.5 mm - PCB 厚度
底部：0.3 mm + PCB 厚度
PCB ㆘方間隙
25mm( 標準 )，最大 40mm( 選用 )
PCB 輸送帶高度
830mm ±15mm (
標準
)
900mm ±15mm (
選用
)
930mm ±15mm (
選用
)
950mm ±15mm (SMEMA
選用
)
介面種類
Siemens( 標準 )，(SMEMA 選用 )
PCB 預留板邊
3 mm
PCB 傳送時間
2.5 s
不良定位基準點偵測
可
㉂動寬度調整
可
3 技術㈾料 使用手冊 SIPLACE S-27 HM
3.10 模組概述－ PCB 輸送帶 軟體版本 SR.503.xx 03/2003 ㆗文版
94
3.10.3 雙輸送帶
3.10.3.1構造
3

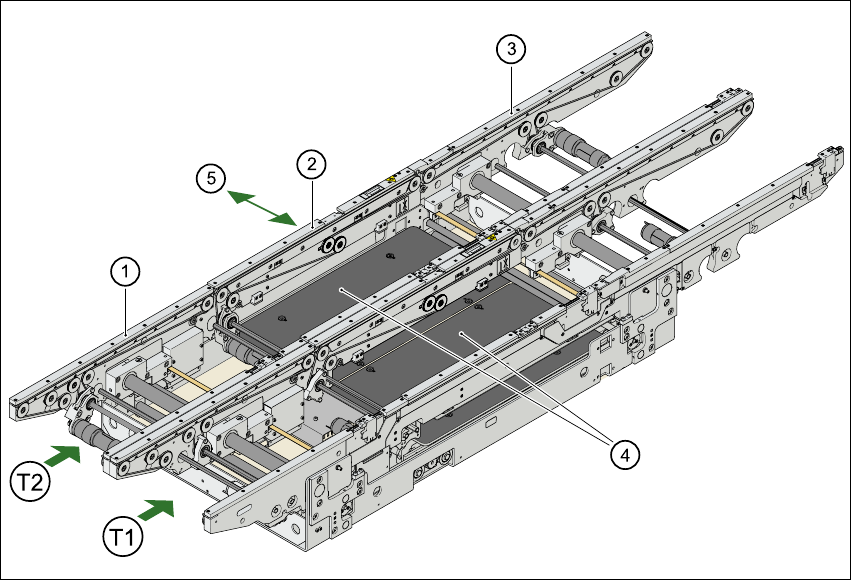

圖 3.10 - 2 PCB 輸送帶－雙輸送帶
(1) 輸入輸送帶
(2) ㆗央輸送帶
(3) 輸出輸送帶
(4) 升降平台
(5) 寬度調整
T1 輸送軌道 1 3
33
3
T2 輸送軌道 2 3
33
3
使用手冊 SIPLACE S-27 HM 3 技術㈾料
軟體版本 SR.503.xx 03/2003 ㆗文版 3.10 模組概述－ PCB 輸送帶
95
3.10.3.2 技術㈾料－雙輸送帶
¼œ:5
3
33
3
輸送帶固定側 ㊨側 ( 標準 )，㊧側 ( 選配 )
最大元件高度
12 取置節 / 取置頭為 6mm
6 取置節 / 取置頭為 8.5 mm
PCB 格式
50 mm x 50 mm to 508 mm x 216 mm
2" x 2" to 20" x 8.5"
長形電路板：最大 610 mm (24")，( 選用 )
PCB 厚度
0.5 mm ㉃ 4.5 mm
最大 PCB 曲率
頂部：4.5 mm - PCB 厚度
底部：0.3 mm + PCB 厚度
PCB ㆘方間隙
標準： 5 mm
選用：最大 40 mm
830mm ±15mm (
標準
)
900mm ±15mm (
選用
)
930mm ±15mm (
選用
)
950mm ±15mm (SMEMA:
選用
)
PCB 輸送帶高度
Siemens (
標準
), (SMEMA
選用
)
介面種類
3 mm
PCB 預留板邊
2.5 s
輸送模式 同步或非同步
每個輸送帶㆖的元件 同步：不相同，非同步：相同
每個輸送帶㆖的 PCB 寬度 相同
墨點確認 同步：不可，非同步：可
㉂動寬度調整 同步：不可，非同步：可
