3 模块的技术数据
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 25
3 模块的技术数据
图19: 概览 — TX 系列中的 SIPLACE JTF-ML2
1 SIPLACE JTF-ML 转换料台
[00588112‑xx]
2 SIPLACE JTF-ML2（盘式供料器模块）
[00588116‑xx]
3 输出传送导轨扩展部件 TX V1
[00588110‑xx]（选件）
4 输出传送导轨扩展部件 TX V2
[00588311‑xx]（选件）
3 模块的技术数据
3.1 技术数据
26 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
3.1 技术数据
SIPLACE JTF-ML2
长 x 宽 x 高（料盘塔）
374.5 x 322.7 x 707.0 mm
长 x 宽 x 高（传送导轨）
356.2 x 346.0 x 68.2 mm
重量
料盘塔（空）：26.3 kg (58.0 lbs.)
总：约 36 kg (79.4 lbs.)（取决于应用）
最大噪音排放
75 分贝（A）
储存容量
JEDEC 料盘规格
JEDEC 标准：95-1 和 IEC 60286-5
料盘（薄）
18 个 JEDEC 料盘或
18 个载板（饼干托盘）
（两个料盒中）
料盘（厚）
14 个 JEDEC 料盘或
14 个载板（饼干托盘）
（两个料盒中）
料盘交换时间
3.15 至 6.1 秒（取决于应用）
1)
料槽 n 与 n+1 切换时间
3.15 至 5.4 秒（最大/最小加速度）
料盒
长 x 宽 x 高
343.7 x 136 x 137 mm
最大载重量（每个料盒）
4.45 kg（含料盒重量）
1)
3.15 秒是指在最大加速度下与下一个料盘的交换时间，
6.1 秒是指在最小加速度下从第一个料盘至第九个料盘的交换时间
电气额定值和能耗
电源电压
28V
满载电流（最大值）
2.15 A
额定功耗的最大消耗量
3.3 A
设备短路功率 (SCCR)
---
电源
0.0602 kW
包装、运输和储存的环境要求
温度范围
-25°C 至 55°C
空气湿度
最高 95%
环境压力
最高 1700 m（无需均压处理）
贴片机运行的环境要求
室内温度
15°C 至 35°C
空气湿度
30 - 75%
（不得超过平均值 45%，这样就没有在贴片机上形成冷凝液的危险。）
环境压力
>750 毫巴（相当于高于平均海平面高度 2500 m）
3 模块的技术数据
3.2 概览 - SIPLACE JTF-ML2
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 27
3.2 概览 - SIPLACE JTF-ML2

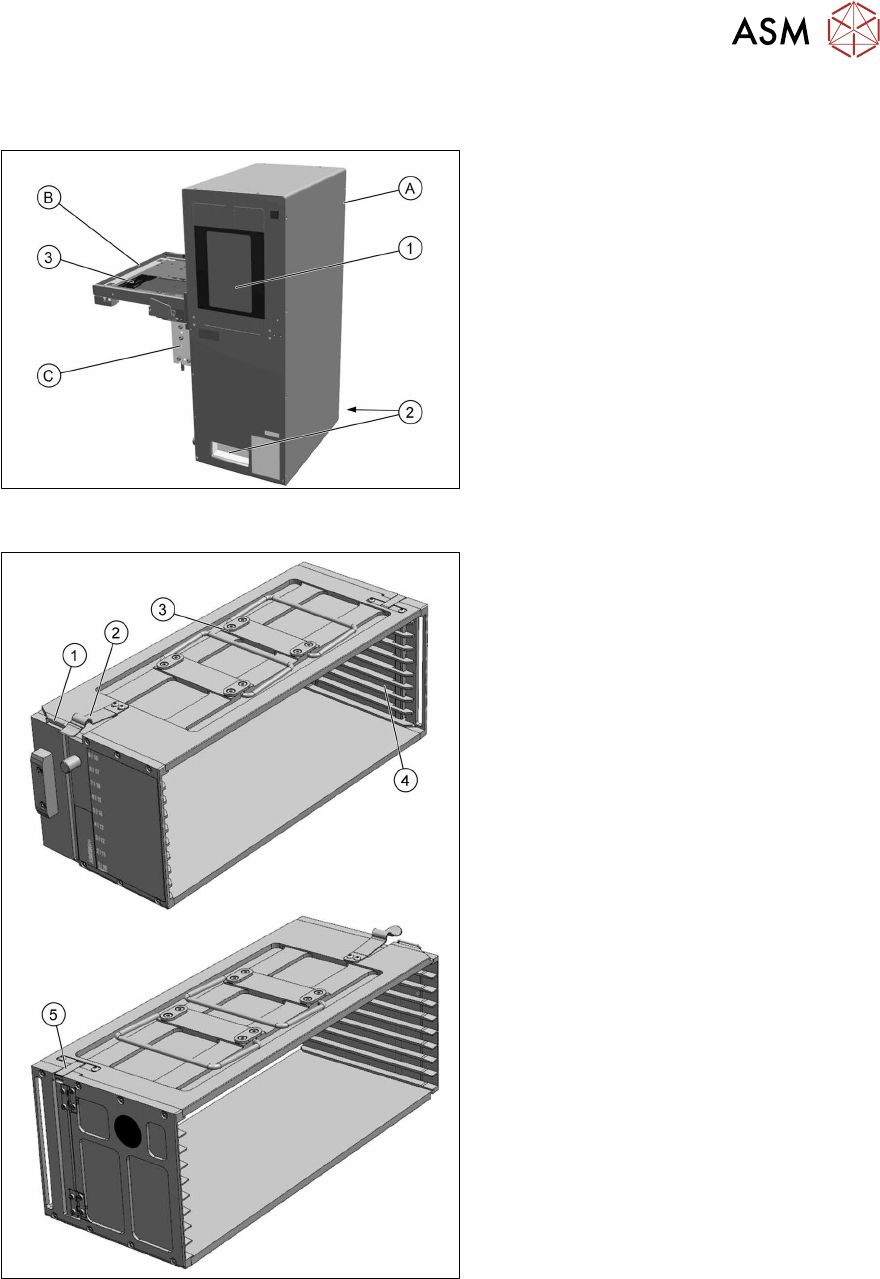

图20: SIPLACE JTF-ML2
SIPLACE JTF ML2（盘式供料器模块）
[00588116‑xx]
A)料盘塔
B)传送导轨
C)SIPLACE JTF‑ML2 适配器
1. 安全门
2. 把手
3. 拾取位置
图21: 用于 9 个料盘的料盒（标准）
SIPLACE JTF-ML2 料盘料盒 9 [00588199-
xx]
SIPLACE JTF-ML2 交付时标配两个用于 9
个料盘的料盒。
上述料盒只能装配于薄 JEDEC 料盘中。
1. 装运支撑架
2. 安全弹簧
3. 把手
4. JEDEC 料盘导轨
5. 方向锁
