4 设置与调试 4.2 改造 SIPLACE TX 系列贴片机 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 53 图90: 电缆和已停靠的 COT ► 确保电缆和 COT 之间留有间隙，以避 免插入或拆卸 COT 时摩擦电缆。 ► 将电缆沿着 SIPLACE JTF‑ML2 的传送导轨下方送至 COT 插件的背部。 ► 将 CAN 总线电缆 [031…
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
52 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.9 在 SIPLACE TX-Series V1 上建立电气连接
在 SIPLACE TX V1上，使用以下电缆建立电气连接：
●
电缆 COTi TX：至 SIPLACE JTF-ML [03134469‑xx] 的直流控制
●
COTi TX 电缆：至 SIPLACE JTF-ML [03134468‑xx] 的 CAN 总线3
另请遵循详细的电路图（参见下文）。
► 取下 FCU 连接器上方的保护盖（另请参见 7.1.1 "更换供料器控制单元（FCU）" [}87]）。

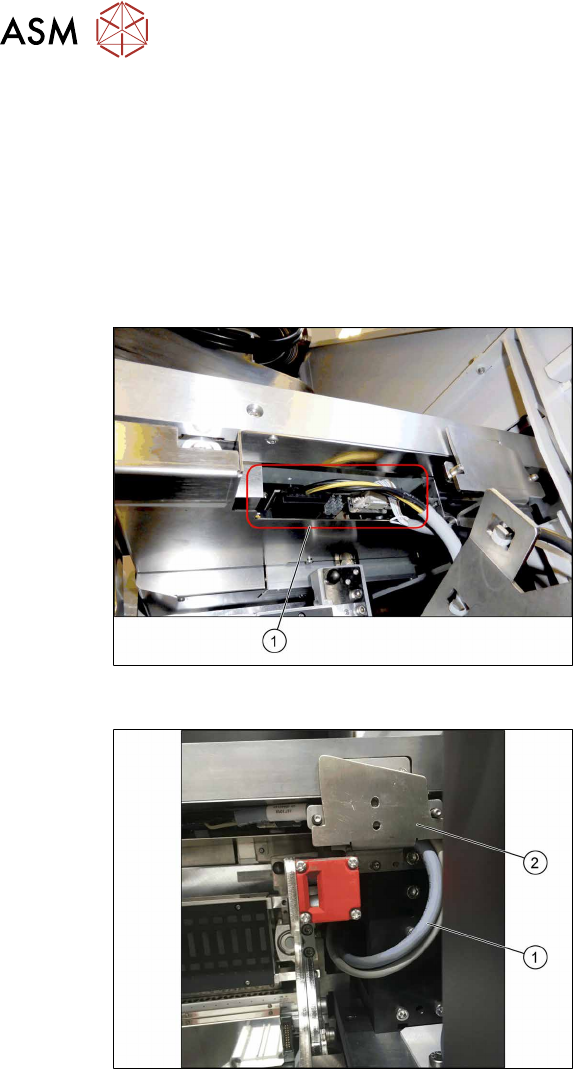

图88: SIPLACE JTF-ML2 上的连接器
►
(1)
将电缆 [03134469‑xx] 和
[03134468‑xx] 插到 SIPLACE JTF‑ML2
上。
图89: 电缆敷设
► 请将电缆 [03134469‑xx] 和
[03134468‑xx]
(1)
正确敷设到传送导轨
上。应将电缆穿到固定支架
(2)
中。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 53

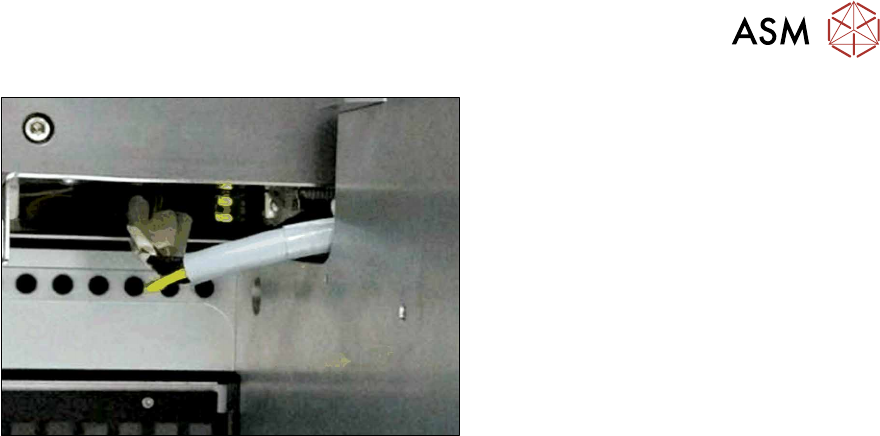

图90: 电缆和已停靠的 COT
► 确保电缆和 COT 之间留有间隙，以避
免插入或拆卸 COT 时摩擦电缆。
► 将电缆沿着 SIPLACE JTF‑ML2 的传送导轨下方送至 COT 插件的背部。
► 将 CAN 总线电缆 [03134468‑xx] 连接至 FCU 上的连接器 X17。
► 在贴片机底座中找到连接器 X1.JTF 和 X4.COTi1。
► 将电源电缆 [03134469‑xx] 连接至线束上的连接器 X1.JTF 和 X4.COTi1。必要时，还可使用电
缆 [03160347‑xx]。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
54 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图91: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V1 中的布线 — 第 1 部分
