4.2.5.10 在 SIPLACE TX-Series V2 上建立电气连接
在 SIPLACE TX V2上，使用以下电缆建立电气连接：
●
电缆：JTF Power 和 24V_S [03147684-xx]
●
电缆：JTF CAN [03147687-xx]
另请遵循详细的电路图（参见下文）。
► 拆卸废料带槽。
图93: SIPLACE JTF-ML2 (SIPLACETXV2) 上的连接器
►
(1)
将电缆 [03134469‑xx] 和
[03134468‑xx] 插到 SIPLACE JTF‑ML2
上。
► 将电缆沿着 SIPLACE JTF‑ML2 的传送
导轨下方向着连接组件布线。
图94: 电缆敷设 (SIPLACE TX V2)
► 请将电缆 [03134469‑xx] 和
[03134468‑xx]
(1)
正确敷设到传送导轨
上。这些电缆必须布置在固定支架
(2)
后面。不要使用这两个托座。
图95: 电缆和已停靠的 COT
连接组件
1. 供电电缆
2. 胶液供料器
3. CAN 总线
► 将供电电缆 [03147684-xx] 插入 FCU 上
的连接器 X8。
► 将 CAN 总线电缆插入连接组件的连接
器 X104。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 57

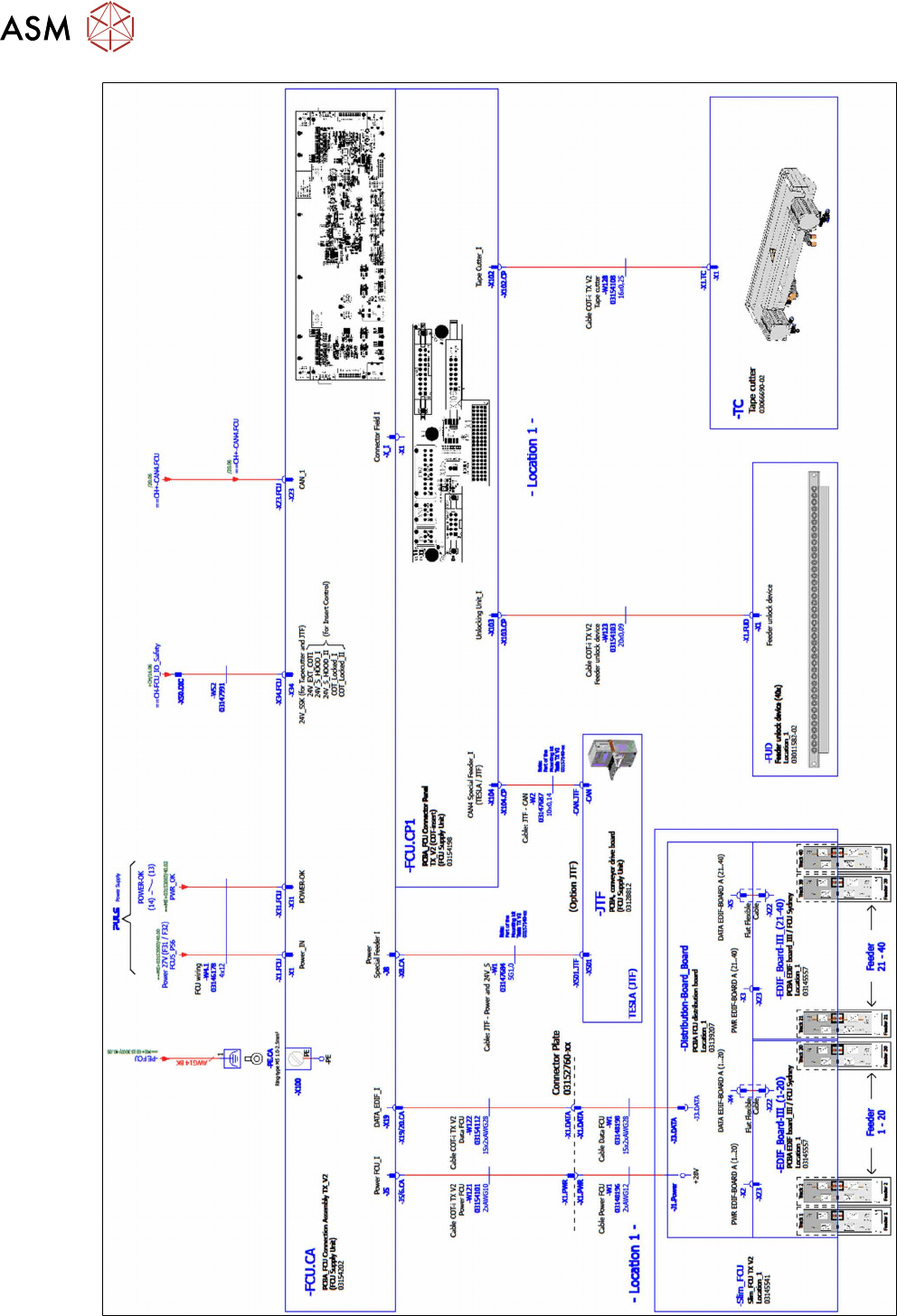

图96: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V2 中的布线 — 第 1 部分
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
58 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图97: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V2 中的布线 — 第 2 部分
