7 附录 7.1 维修手册摘录 88 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 图155: FCU 盖板 ► 卸下 FCU 盖板 (1) 的两颗固定螺 丝 (2) 。 图156: 连接 ► 拔下 FCU 端子板上的所有电气连接。 图157: 固定螺丝 ► 拆下 FCU (1) 两侧的固定螺丝。 有四颗或六颗螺丝，具体取决于 FCU 版本。 …
7 附录
7.1 维修手册摘录
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 87
7 附录
有关吸嘴交换器和吸嘴站的设置和校准以及 FCU 的拆卸和连接，请参见相关维修手册的说明。
7.1 维修手册摘录
以下章节为您所购贴片机的维修手册摘录。详细信息请参见维修手册。
●
SIPLACE TX 系列 V1 维修手册 [德文：00198149‑xx] [英文：00198150‑xx]
●
SIPLACE TX 系列 V2 维修手册 [德文：00198538‑xx] [英文：00198539‑xx]
7.1.1 更换供料器控制单元（FCU）
部件、设备和工具
●
X-FCU V2、TX-/X 系列 [03096377-xx]
概览

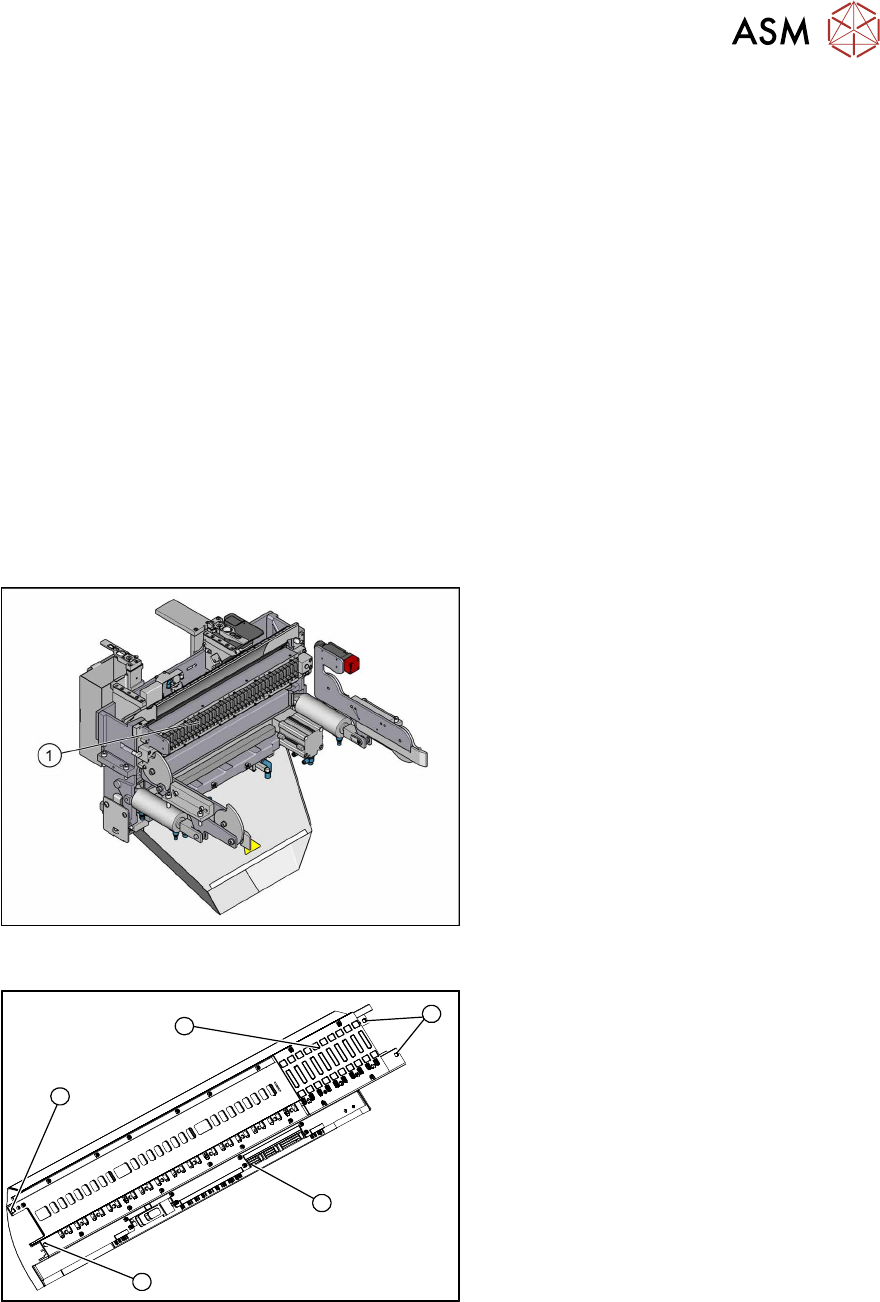

图153: COTi 上的 FCU
1. 供料器控制单元
供料器控制单元在 COTi 中的安装位置。
3
3
1
3
2
图154: FCU 概览
1. FCU 总成
2. 端子板
3. FCU 的固定螺丝
有四颗或六颗螺丝，具体取决于 FCU
版本。
拆卸
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。
► 拆卸供料器解锁装置。
7 附录
7.1 维修手册摘录
88 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图155: FCU 盖板
► 卸下 FCU 盖板
(1)
的两颗固定螺
丝
(2)
。
图156: 连接
► 拔下 FCU 端子板上的所有电气连接。
图157: 固定螺丝
► 拆下 FCU
(1)
两侧的固定螺丝。
有四颗或六颗螺丝，具体取决于 FCU
版本。
► 小心地将 FCU 从定位销上取下。
► 卸下接地端子。
安装
► 设置 FCU 上的 DIP 开关。
7.1.1.1 "供料器控制单元（FCU）基板描述" [}89]
► 重新安装盖板和 FCU。
► 将连接电缆放置到凹处并小心地推入 FCU。确保没有夹住任何电缆。
► 将电缆末端从端子板下拉出。
► 按照端子板上的标签指示，插入所有电气连接。
► 反向执行以上程序即可完成后续安装操作。
7 附录
7.1 维修手册摘录
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 89
7.1.1.1 供料器控制单元（FCU）基板描述
FCU 80 Mhz (V3)
●
X-FCU V3、X 系列 [03170613‑xx]
图158: DIP 开关 S2（以 40 料槽 FCU 为例）
► 根据您的配置，设置 DIP 开关。
DIP 开关 S2
S2 打开 关闭 40 料槽
FCU
60 料槽
FCU
S2-SW1
抛料盒测试模式已禁用 抛料盒测试模式已启用
打开 打开
S2-SW2
60 料槽 FCU 40 料槽 FCU
关 打开
S2-SW3
不带进给控制
带虚拟按钮
带进给控制
不带虚拟按钮
打开 打开
S2-SW4
配备料带切割器和 NC 功能 未配备料带切割器和 NC 功能
打开 打开
S2-SW5
未使用 未使用
关 打开
S2-SW6
未使用 未使用
关 打开
FCU 40 Mhz
●
X-FCU V2、X 系列 [03096377-xx]
图159: FCU 板
