4 设置与调试 4.2 改造 SIPLACE TX 系列贴片机 50 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 图83: 安装传送导轨 3 ► 拧下传送导轨枢轴 (1) 上的螺丝 (2) 。 ► (3) 将传送导轨枢轴推向料盘塔，直到推 到末端为止。 ► 拧紧螺丝 (2) 。 图84: 安装传送导轨 4 ► 安装传送导轨前，请先将电缆 [03…
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 49
图80: 拧紧料盘塔
► 使用两颗螺丝
(1)
(ISO7379 -
10x25-12.9) 将料盘塔紧固到 SIPLACE
JTF‑ML2 适配器上。
4.2.5.8 安装传送导轨
图81: 安装传送导轨 1
► 检查是否已经卸下螺丝
(1)
和保护
盖
(2)
。
如果没有卸下，则卸下螺丝和保护盖。
图82: 安装传送导轨 2
► 检查板
(1)
是否已移至左边。
如果没有，则将板向左推到顶。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
50 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图83: 安装传送导轨 3
► 拧下传送导轨枢轴
(1)
上的螺丝
(2)
。
►
(3)
将传送导轨枢轴推向料盘塔，直到推
到末端为止。
► 拧紧螺丝
(2)
。
图84: 安装传送导轨 4
► 安装传送导轨前，请先将电缆
[03134469‑xx] 和 [03134468‑xx] 穿到固
定支架中（另请参见下图）。
►
(1)
插入传送导轨。确保将传送导轨正确
安装到传送导轨枢轴中。
►
(2)
将传送导轨向下摇动到 SIPLACE
JTF-ML2 适配器上。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 51

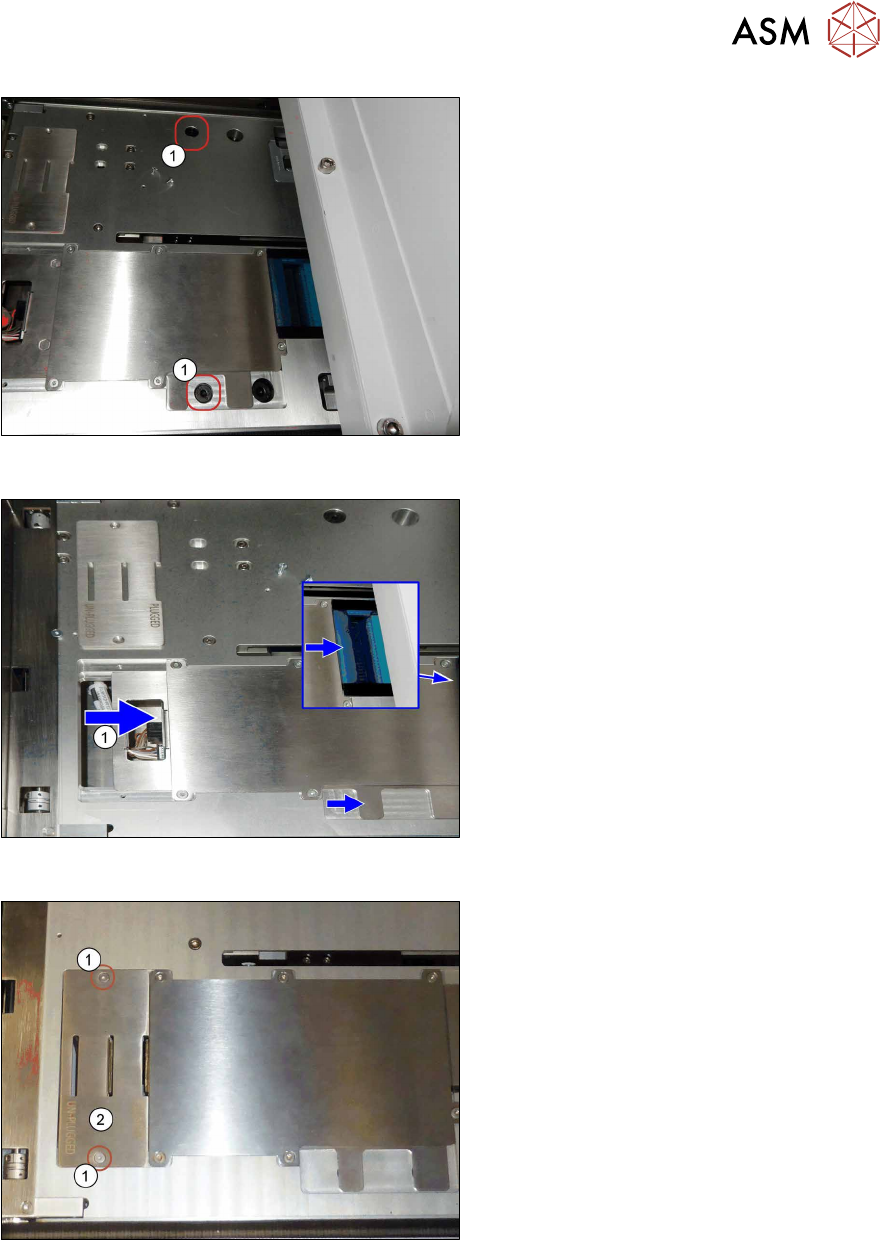

图85: 安装传送导轨 5
► 使用两颗螺丝
(1)
(ISO7379 -
8x16-12.9) 将传送导轨紧固到 SIPLACE
JTF-ML2 适配器上。
图86: 安装传送导轨 6
► 将板
(1)
向右推到顶。
这样即可在传送导轨和料盘塔之间建立
电气连接（参见蓝色框）。
必要时，可按住料盘塔侧的插头以确保
紧固连接。
图87: 安装传送导轨 7
► 使用两颗螺丝
(1)
安装盖
(2)
。
