4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
46 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.5 安装设备防护装置

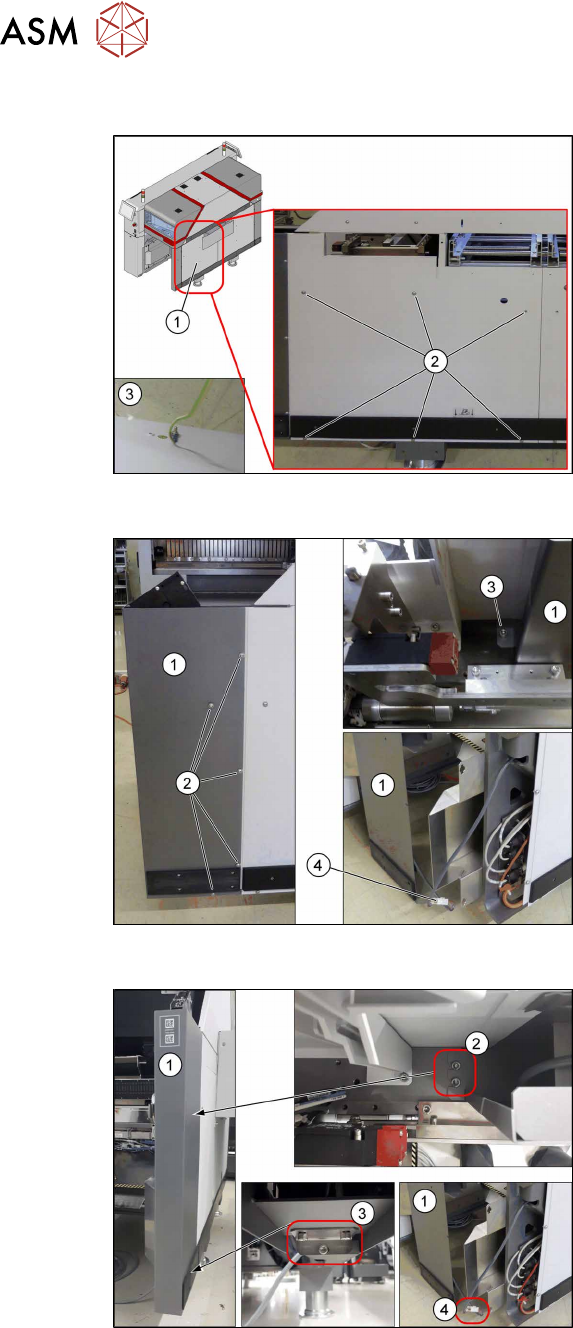

图73: 安装侧盖
► 紧固接地电缆
(3)
。
► 使用六颗 ISO7380-2M6x8-A2-70
[03099592‑xx]
(2)
螺丝紧固 SIPLACE
JTF 侧盖
(1)
。
图74: 安装 SIPLACE TX V1 上的角盖
SIPLACE TX V1：
安装保护盖
(1)
。具体操作如下：
► 将连接器
(4)
与贴片机相连。
► 使用五颗
(2)
螺丝从外侧紧固角盖
(1)
，
使用一颗 ISO7380-2M6x8-A2-70
[03099592‑xx]
(3)
螺丝从内侧紧固角
盖。
图75: 拆卸 SIPLACE TX V2 上的角盖
SIPLACE TX V2：
安装保护盖
(1)
。具体操作如下：
► 将连接器
(4)
与贴片机相连。
► 分别用两颗螺丝从内侧
(2)
和底部
(3)
紧
固角盖
(1)
。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 47
图76: 贴上标签
► 如果不存在：在侧盖上加贴叉车标签
(1)
[03051260‑xx]。
4.2.5.6 安装输出传送导轨扩展部件
图77: 安装输出传送导轨扩展部件
► 安装输出传送导轨扩展部件。为此，请
阅读组装说明“输入和输出传送导轨扩展
部件 SIPLACE TX”[00198141‑xx]。
4.2.5.7 安装料盘塔
拉出挂钩
► 拉出 SIPLACE JTF‑ML2 适配器处的两
个挂钩
(1)
。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
48 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图78: 托住料盘塔
► 如下所示，通过两个把手托住 SIPLACE
JTF‑ML2。
图79: 钩住料盘塔
► 使用 SIPLACE JTF‑ML2 适配器上的挂
钩钩住料盘塔。
螺栓
(1)
必须位于挂钩
(2)
处。
