5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 83
5.3.6.1 位置校正
如有需要，针对选定料盘执行拾取位置校正。
●
示教异常拾取作业的拾取位置。
●
示教元件中心点
5.3.6.2 切换至层级视图

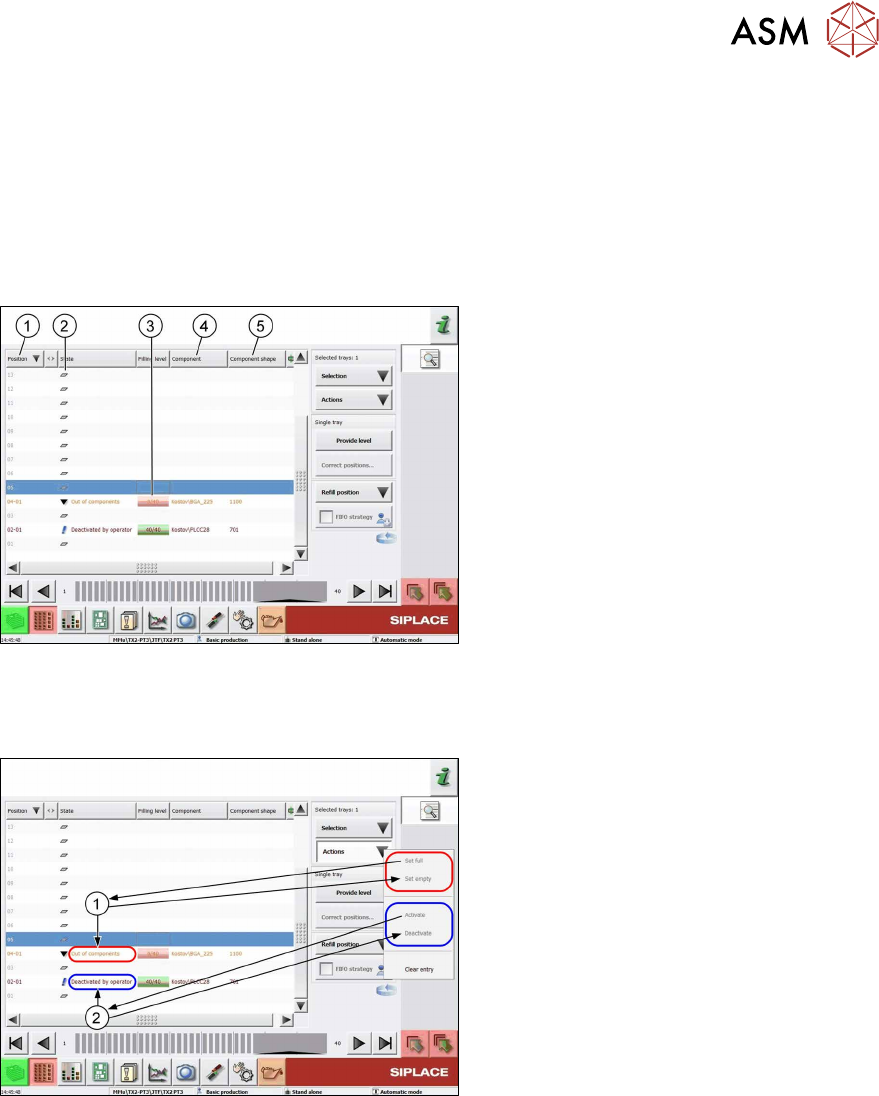

图149: 层级视图
► 按“Change”按钮可显示 JEDEC 盘式供
料器的层级视图
1. 料盘的位置（14 或 18 级）
2.
State
表示此级别未用于此设置，但存
在料盘。不查询填充级别。
3.
Filling level
：实际 - 目标
4.
Component
：元件描述
5.
Component shape
：元件外形名称
单个料盘选择
图150: 单个选定料盘
单个选定料盘对应的行以蓝色突出显示。
使用光标激活/选择料盘。
现在，可以对料盘进行设置并分配不同的状
态。
请注意，在屏幕截图的示例中，已提前选定
料盘。
1.
设为空
：将料盘设置为“
元件用完
”。使
用
设为已满
按钮可将其重新设为已满。
2.
未激活
：取消激活整个料盘，该料盘随
后会被标记为“
被操作人员取消激活
”。
使用
激活
按钮将其重新设置为活动状
态。
您可以为单个选定料盘选择以下功能和操作：
5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
84 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图151: 功能和操作
1. 选定料盘：以蓝色突出显示
2.
提供料层
：将此级别移至传送位置。
3.
校正位置...
：校正拾取位置。
4.
续料位置
：将料盘移回到料盒中，以便
拆卸。在此状态下，不能从任何料盘中
拾取元件。
5.
FIFO 策略
：当您使用必要的访问权限登
录后，此按钮即被激活。从替换料槽上
的 JEDEC 料盘拾取一次元件后，这即
会被完全清空，直至再次使用实际料
槽。
选择多个料盘
图152: 多项选择
使用 Shift+Alt 组合键选择多个料盘。随后，
选定料盘即会以蓝色突出显示。
如果料盘之前已被手动或自动取消激活，或
者如果状态已发生更改，那么现在可以使用
Selection
按钮轻松地选择这些料盘。
然后，选定的料盘会显示为
Selected Trays:
xx
。
Selection
按钮提供以下快速选择类型：
1.
Selected Trays: xx
：表示选定料盘的数量。
2.
Select empty trays
：选择设置中的所有空料盘。
3.
Select trays deactivated automatically
：选择所有自动停用的料盘。
4.
Select trays deactivated by operator
：选择所有已被操作员手动停用的料盘。
5.
Select trays not used by setup
：选择当前设置中未使用的所有料盘。
6.
Select all
: 选择所有料盘，而不考虑其状态。
7.
Deselect all
：放弃之前进行的所有选择。
6 维护
6.1 维护任务总览
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 85
6 维护
提示
更多信息：
有关维护，请阅读以下文档：
► 作业卡“SIPLACE JTF-ML2 维护 – 工作流程 1”（每周）
[英文：00198422‑xx] [德文：00198427‑xx] [中文：00198432‑xx]
► 作业卡“SIPLACE JTF-ML2 维护 – 工作流程 2”（每3个月）
[英文：00198423‑xx] [德文：00198428‑xx] [中文：00198433‑xx]
► 作业卡“SIPLACE JTF-ML2 维护 – 工作流程 3”（每6个月）
[英文：00198424‑xx] [德文：00198429‑xx] [中文：00198434‑xx]
6.1 维护任务总览
维护任务流程 工作流程 1 工作流程 2 工作流程 3 工作流程 4
维护任务（每周）
清洁传送导轨 (SIPLACE
JTF-ML2)
X X X X
清洁料盒 X X X X
清洁料盘塔 X X X X
维护任务（每 3 个月）
顶出器线性导轨 X X x
推杆线性导轨 X X X
维护任务（每 6 个月）
提升轴的滚珠丝杆（料盘塔） X X
起吊线性导轨（料盘塔） X X
