4 设置与调试 4.2 改造 SIPLACE TX 系列贴片机 58 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 图97: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V2 中的布线 — 第 2 部分
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 57
图96: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V2 中的布线 — 第 1 部分
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
58 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图97: SIPLACE JTF-ML2 在 SIPLACE TX 系列 V2 中的布线 — 第 2 部分
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 59

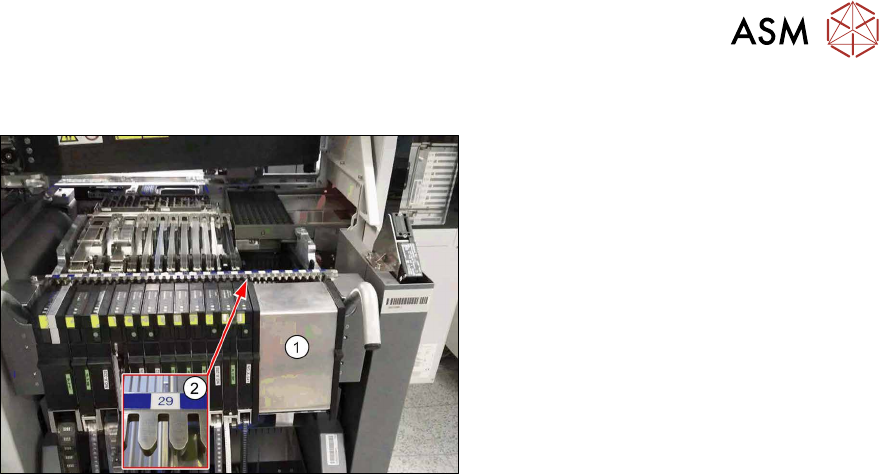

4.2.5.11 准备料车
图98: 准备料车
► 将仿真供料器
(1)
妥当安装到 SIPLACE
JTF 料车的料槽 29
(2)
上。
► 将 SIPLACE JTF 料车移到贴片机中。
4.2.5.12 完成机械工作
► 检查并校正吸嘴交换器支架的高度（参见 7.1.2.1 "设置吸嘴交换器高度" [}91]）。
► 检查并校正吸嘴交换器的高度（参见 7.1.2.2 "设置吸嘴站高度" [}92]）。
► 检查吸嘴交换器上的跳线设置（如有跳线）。
跳线必须设置为
2-3
（另请参见 7.1.2.3 "吸嘴交换器上的跳线" [}93]）。
► 安装吸嘴交换器和吸嘴站。
► 在 1 号料位安装已用的料带滑槽。
► 将料车移到贴片机中。
► 启动贴片机。
► 设置软件
参见：
●
4.3 "JEDEC 盘式供料器在 SIPLACE Pro 中的配置" [}63]
●
4.2.5.13 "在软件中记录 SIPACE JTF-ML2" [}60]
●
4.2.5.14 "示教传送位置" [}60]
●
4.2.5.15 "示教续料位置" [}62]
