本章包括若干个可以帮助您在 SIPLACE 生产线上完成日常作业的主题。例如，通过本章内容，您可
以了解到能够最大程度减少停机的预防性措施，从而在生产过程中最大限度地提高 SIPLACE 生产线
的效率。
5.1 显示装置
图117: LED 显示
1. LED 指示器
绿色
= 准备就绪，可以运行
红色
= 错误
5.2 任务：操作供料器

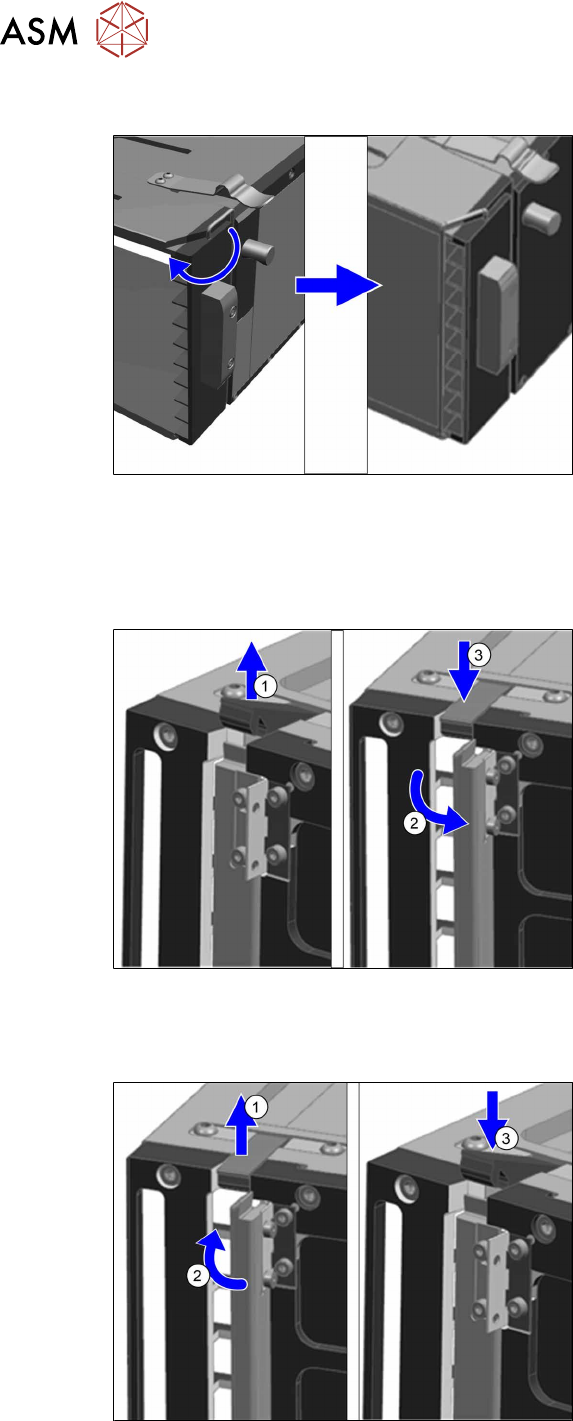

5.2.1 锁定和解锁运输锁
解锁运输锁
图118: 解锁运输锁
要解锁运输锁，请按如下步骤操作：
► 稍微提起挂钩并将其侧向转动。
5 在贴片机上执行的任务
5.2 任务：操作供料器
70 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
锁定运输锁
图119: 锁定运输锁
要锁定运输锁，请按如下步骤操作：
► 稍微提起挂钩并将其料盘方向转动。
5.2.2 锁定和解锁方向锁
解锁方向锁
图120: 解锁方向锁
要解锁方向锁，请按如下步骤操作：
► 解锁锁杆
(1)
。
► 向外移动方向锁
(2)
（“open”[打开] 位
置）。
► 锁定锁杆
(3)
。
锁定方向锁
图121: 锁定方向锁
要锁定方向锁，请按如下步骤操作：
► 解锁锁杆
(1)
。
► 向内移动方向锁
(2)
（“close”[关闭] 位
置）。
► 锁定锁杆
(3)
。
5 在贴片机上执行的任务
5.2 任务：操作供料器
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 71

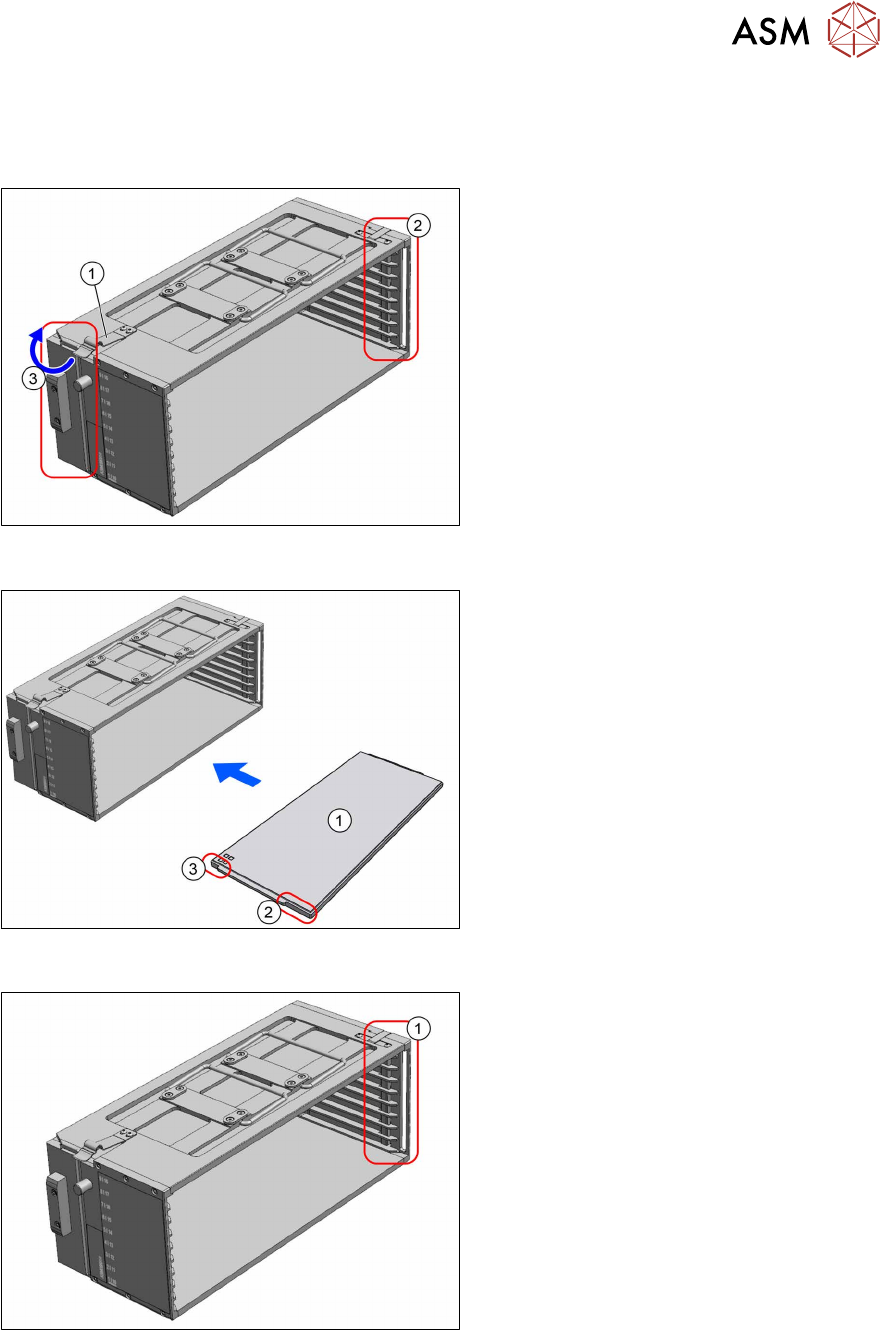

5.2.3 将料盘推入到料盒中以及从料盒中卸下料盘
将料盘推入到 9 料盘料盒中
图122: 运输锁和方向锁
► 将料盒放倒在稳定表面上。
► 遵循方向指示。弹簧
(1)
必须朝左。
► 确保右侧的方向锁
(2)
位于“open”（打
开）位置。
► 锁定左侧的运输锁
(3)
。
图123: 加载 9 料盘料盒
1. 料盘
2. 料盘上的长凹口
3. 料盘上的短凹口
► 将料盘推入到料盒中。先将短凹口侧
(3)
推入到料盒中。
► 锁定右侧的方向锁
(1)
。
► 在主机系统上，将元件/料盘代码与料盒的料槽编码一一对应。
