4 设置与调试 4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 65 图112: 料盘树视图 – 分配供料器 ► 定义 JEDEC 料盘后，必须将其分配给供料器。选择相关的 SIPLACE JTF 供料器类型。 ► 选择 Feeder 选项卡 (1) 。 ► 选择 Add 可添加供料器，…
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
64 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.2 JEDEC 料盘描述 — 料盘树视图

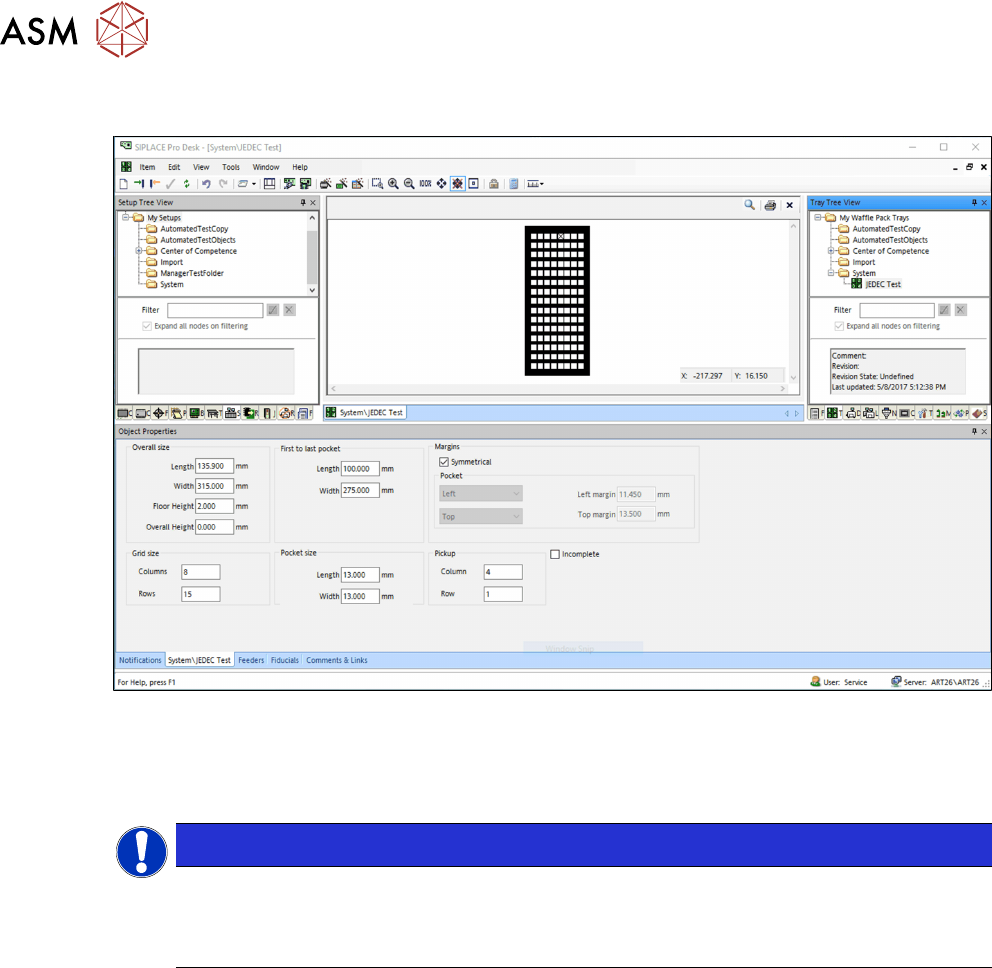

图111: 料盘树视图
► 定义一个尺寸符合 JEDEC 料盘标准的 JEDEC 料盘。
► 有关尺寸，请参考制造商提供的数据表。
提示
JEDEC 料盘标准
为确保能够安装到 JEDEC 盘式供料器中，尺寸必须符合 JEDEC 料盘标准。在此例中，定
义了一个名为
JEDEC Test
的 JEDEC 料盘。
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 65

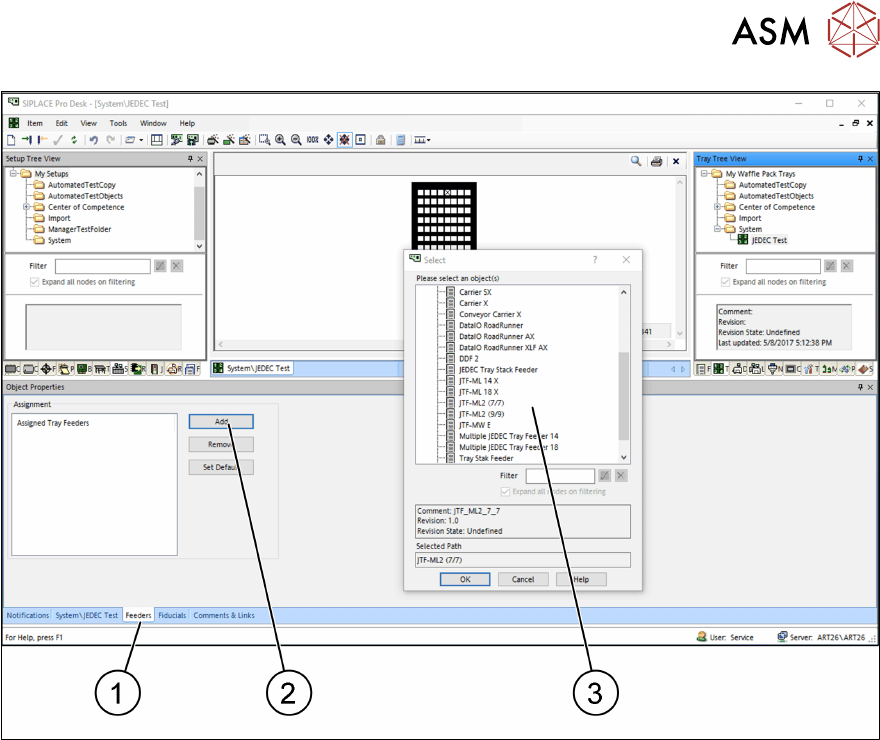

图112: 料盘树视图 – 分配供料器
► 定义 JEDEC 料盘后，必须将其分配给供料器。选择相关的 SIPLACE JTF 供料器类型。
► 选择
Feeder
选项卡
(1)
。
► 选择
Add
可添加供料器，选择
Remove
可移除供料器
(2)
。
► 选择相关的 SIPLACE JTF 供料器类型（可以选择多项）并单击
OK
进行确认。
Select
窗口中
将显示已分配的 SIPLACE JTF 供料器
(3)
。
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
66 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.3 工作站的配置 — 工作站树视图
并非每个工作站都可配置为使用 JEDEC 盘式供料器。
工作站软件版本等于或高于 710.1 的以下工作站支持 SIPLACE JTF-ML2：
●
SIPLACE TX1
●
SIPLACE TX2
工作站软件版本等于或高于 711.1 的以下工作站支持 SIPLACE JTF-ML2：
●
SIPLACE TX1 V2
●
SIPLACE TX2 V2
4.3.4 向元件外形分配 JEDEC 料盘 — 元件外形树视图
要想以后能够使用该 JEDEC 盘式供料器放置某元件，必须将 JEDEC 料盘分配给该元件外形。

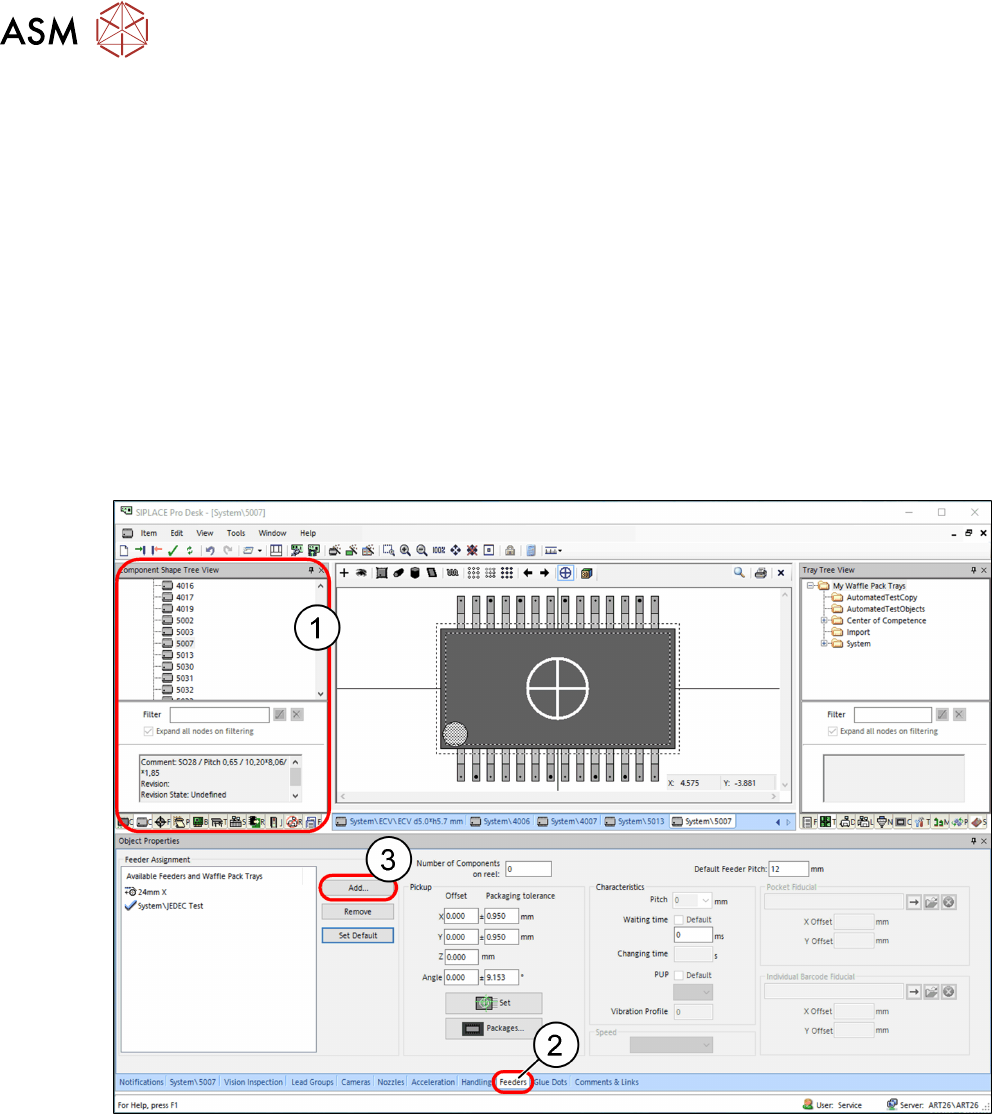

图113: 元件外形树视图
►
(1)
选择元件外形。
►
(2)
选择
Feeders
选项卡。
►
(3)
单击
Add…
按钮以选择 JEDEC 料盘。
► 从列表中选择相应的 JEDEC 料盘。所选的 JEDEC 料盘即会显示在
Assignment
下。
