7.1.2.3 吸嘴交换器上的跳线
概览

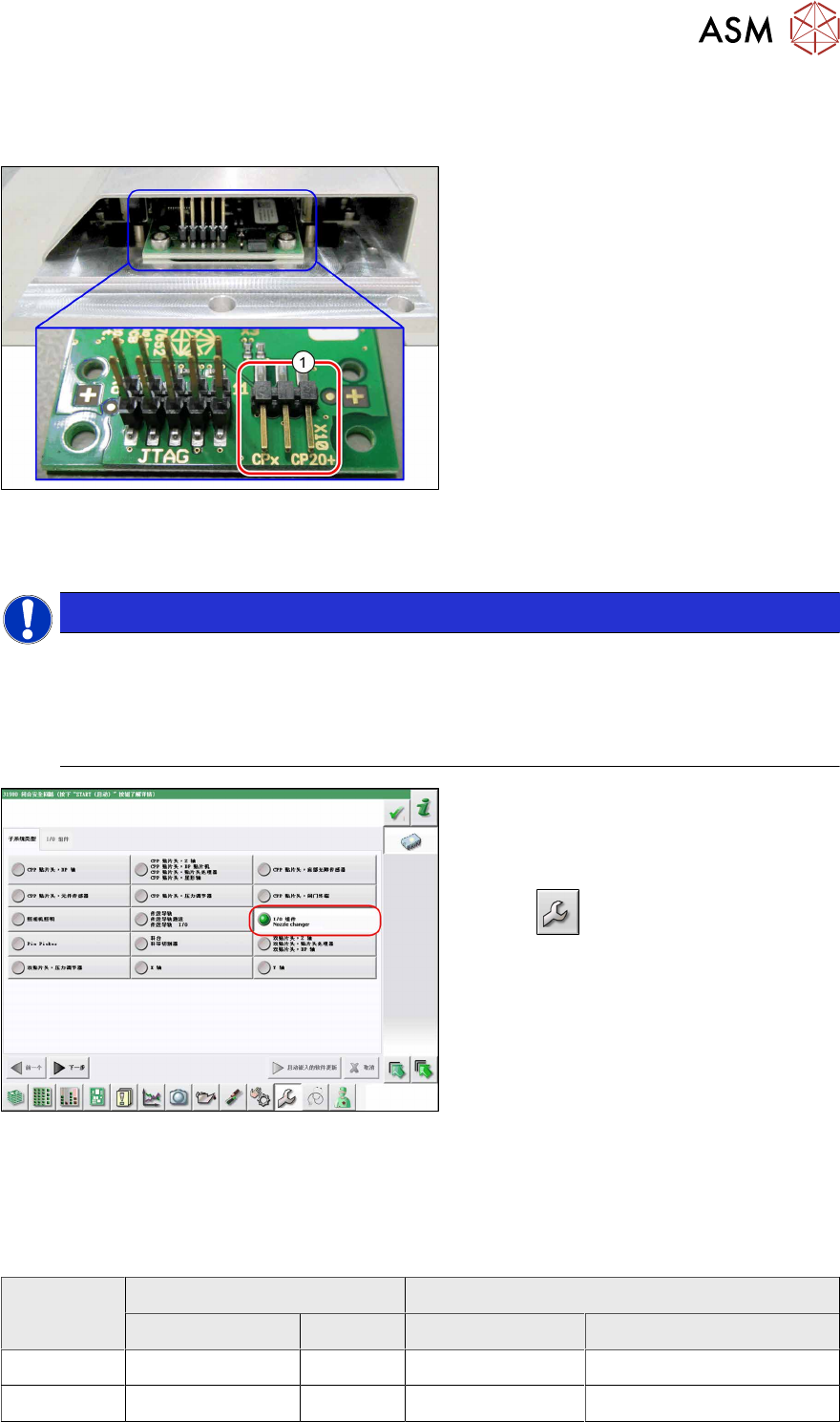

图162: 吸嘴交换器上的跳线
1. 跳线 X10
在以下吸嘴交换器上需要设置跳线 X10：
●
吸嘴交换器基本结构
CPx - 短总成 [03147925‑xx]（取代
[03103649‑xx], [03062463‑xx]）
●
吸嘴交换器基本结构
CPx – 长总成 [03147324-xx]
●
吸嘴交换器基本结构
CPx – 长总成 [03103514-xx]
准备
提示
安装前
由于设计原因，必须在安装到设备之前执行此设置。
► 如果需要将一个新的吸嘴交换器作为备用件安装到带有 I/O 模块控制单元的设备中，则
需要将此跳线重新连接到引脚 1-2。
图163: 检查 I/O 模块控制单元
要检查设备是否带有 I/O 模块控制单元，请
执行如下操作：
► 切换至操作员级别
服务
。
► 单击
按钮。
► 单击
嵌入的软件
按钮。
► 单击
更新子系统
按钮。
► 如果存在 I/O 模块控制单元，您会在
I/
O 模块
中看到
吸嘴交换器
条目。
调整
► 针对贴片头类型、软件和控制方法设置正确的跳线值。
跳线 X10
吸嘴头 软件 <= 706.x 软件 >= 707.x
I/O 控制器 XFCU I/O 控制器 XFCU
CPx、DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3（出厂设置）
