5 在贴片机上执行的任务
5.2 任务：操作供料器
72 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
将料盘推入到 7 料盘料盒中

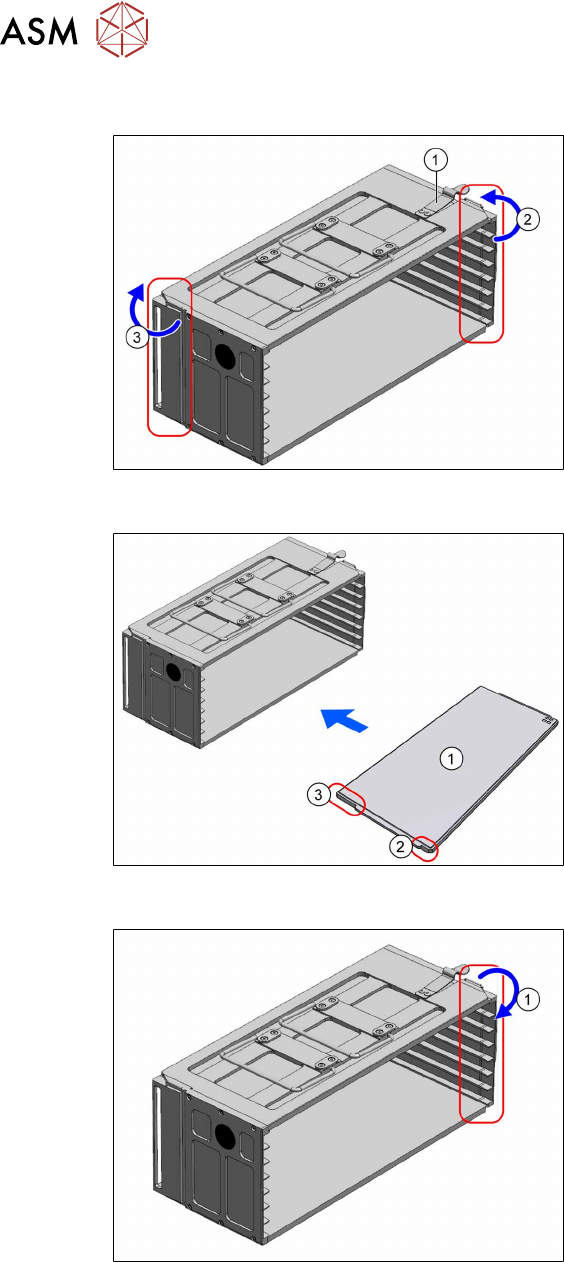

图124: 运输锁
► 将料盒放倒在稳定表面上。
► 遵循方向指示。弹簧
(1)
必须朝右。
► 解锁右侧的运输锁
(2)
。
► 锁定左侧的运输锁
(3)
。
图125: 加载 7 料盘料盒
1. 料盘
2. 料盘上的短凹口
3. 料盘上的长凹口
► 将料盘推入到料盒中。先将长凹口侧
(3)
推入到料盒中。
图126: 运输锁
► 锁定右侧的运输锁
(1)
。
► 在主机系统上，将元件/料盘代码与料盒的料槽编码一一对应。
从料盒中卸下料盘
► 将料盒放倒在稳定表面上。
► 解锁运输锁（带有 7 个料盘的料盒）或方向锁（带有 9 个料盘的料盒）。
► 将所有料盘位出槽位。
5 在贴片机上执行的任务
5.2 任务：操作供料器
用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 73
5.2.4 从 SIPLACE JTF-ML2 上卸下料盒

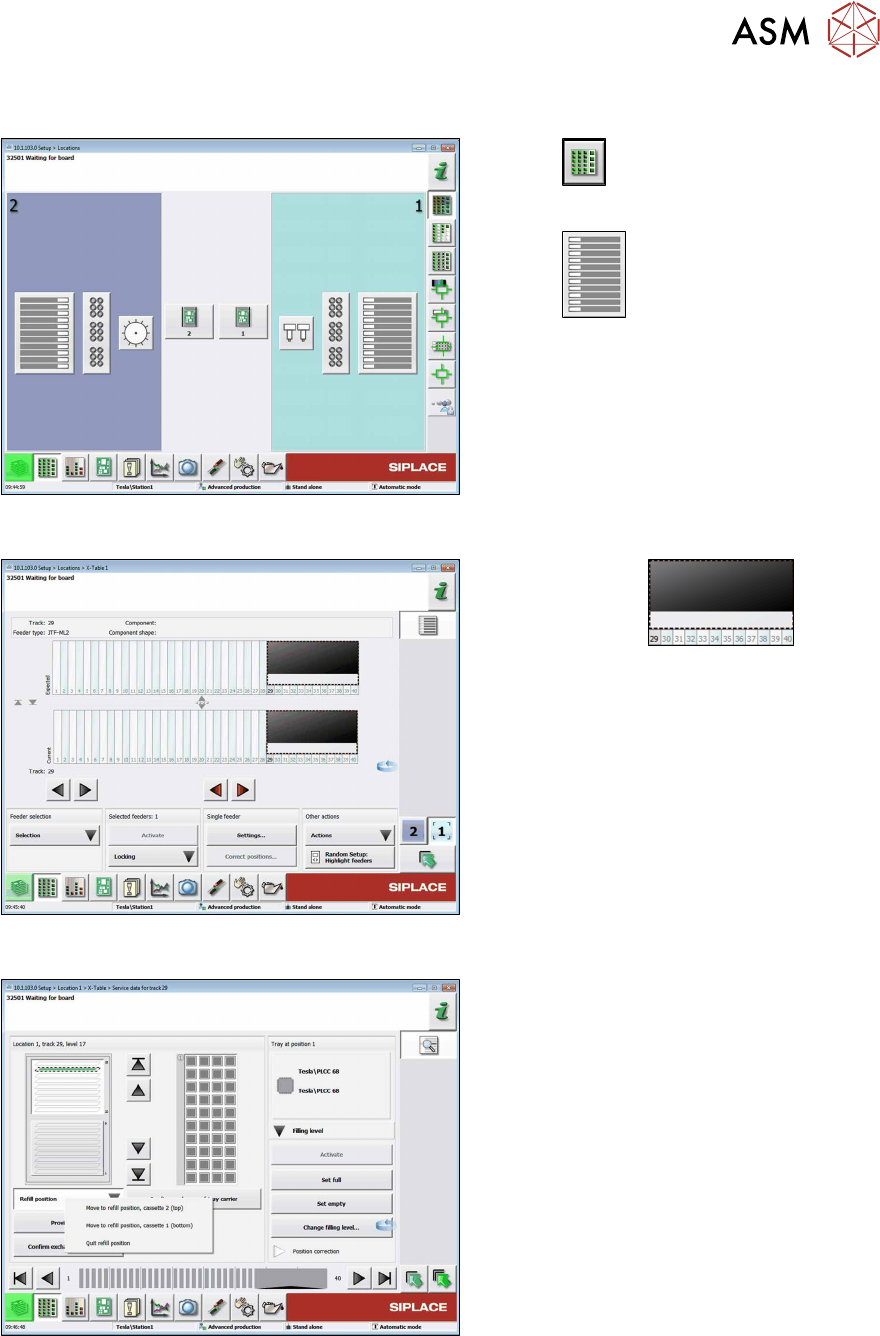

图127: “Locations”菜单
► 单击 按钮以打开
Setup Locations
菜单。
► 单击
按钮以显示料台的设置。
图128: “Locations - Table”菜单
► 标记 JTF 区域 。
► 单击
Settings...
按钮。
图129: 将料盒移入到续料位
► 将料盒移入到续料位。单击
Refill
position
按钮以及相关料盒对应的
Move
to refill position ...
按钮。
5 在贴片机上执行的任务
5.2 任务：操作供料器
74 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图130: 打开安全门
► 当提升装置达到续料位后立即打开安全
门
(1)
。
► 向下按弹簧
(2)
，将料盒拉出来放在导轨
上。
图131: 取下料盒
► 使用运输锁和方向锁固定料盘。
► 将料盒提离导轨。水平拿住料盒并将其
放到稳定的表面上。
