3.5 电路板搬运
电路板搬运方向 左→右,右→左
搬运高度
900
+15,-5
mm950
+15,-5
mm
可以在购买机器时选择搬运高度规格
搬运方式 传送带搬运
4.2sec(M3(S) 各模组间搬运)
2
单搬运轨道
5.1sec(M6(S) 各模组间搬运)
2
单搬运轨道
S
3
2.34.0sec(M6S 模组)
4
最大搬运能力
MAX 1kg
(至 MAX 2kg,使用滚轮搬运)
搬运轨道宽度变换 以跟前一侧的轨道为基准,使用马达改变从属侧轨道宽度。
双搬运轨道/单搬运轨
单搬运轨道 S
可以搭载模组 M3M3SM6M6S
M6S
搬运轨道宽度变换 使用马达进行自动宽度调整
最高搬运速度
426mm/sec
800mm/sec(High)
426mm/sec(MiddleLow)
搬运速度模式
5
1种类(固定) 3 种类(HighMiddleLow)
交错搬运
6
不可以 电路板尺寸 350(L)以下可以
电路板夹紧方式 汽缸 马达
夹紧力控制 不可以变更(固定) 2 种类(HighLow)
7
夹紧行程 不可以变更(固定)
根据 Job 的电路板厚度
决定行程
电路板停止块 没有
电路板停止时的有无检查 定位相机 反射限定型传感器
电路板停止位置基准 模组中央基准
8
停止块基准
电路板搬运方向的变更 不需要机械改造 需要机械改造(停止块,传感器)
缺口电路板等的对应 不需要特别的对策
根据情况需要停止块,传感器
的位置变更
9
标准支撑销 螺栓固定类型 磁铁固定类型
10
1 在使用了电路板停止位置补正功能时,不是 0sec
2 在本公司条件下的搬运时间。
3 单搬运轨道 S 为仅在 M6S 模组时可以搭载的搬运轨道。
4 对任意模组的前后模组或者是装置,在单搬运轨道 S 者是同等的搬运轨道速度时,所得到
的搬运时间。
满足电路板搬运时间规格。
电路板搬运时间和单搬运轨道同等。
M6S
单搬运轨道S
搬运速度
High 模式对应装置
搬运速度
High模式对应装置
M6S
单搬运轨道S
搬运速度
High模式未对应
装置
搬运速度
High模式未对应
装置
3.
10
NXT-080604R_S
5 单搬运轨道 S 和双搬运轨道或者是和单搬运轨道连接时,必须在 JOB 的设定上将单搬运轨
S 的搬运速度设定未 Middle如果不进行此设定时,存在发生电路板搬运异常的可能性,
或者和最优化的结果不同的可能性。
单搬运轨道 S 的搬运速度, Middle 模式和 Low 模式时,虽然最高速度相同,但是加减速
度不同。
6 交错搬运时,在后工序的 IN 侧的电路板通过确认传感器为 ON 时,向前工序发出电路板要
求信号。非交错搬运时,在自模组的 OUT 侧的电路板通过确认传感器为 OFF 时,向前工
序发出电路板要求信号。
单搬运轨道 S 和双搬运轨道或者是和单搬运轨道连接时,必须进行不要交错搬运的设定。
果不进行此设定时,存在发生电路板搬运异常的可能性。
此外,在进行交错搬运时,不能对应电路板长度(L)超过 350mm 的情况。由于是根据在 JOB
上输入的电路板尺寸进行的自动判断,所以必须在 JOB 上输入正确的电路板尺寸。
7 默认设定值为 HIGH(对应压入贴装)。改设为 LOW 时,由于软件钳位作用,加载时间会
有所延长。
8 双模组生产时,M3(S) M3(S)不限于中央停止。
9 对应缺口电路板时,为了避免的电路板确认传感器的干涉需要变更设置在支撑板上的滚珠
丝杆罩板和电路板停止块。另外在这种情况下对可以生产的电路板的尺寸会发生限制。
安装了标准的滚珠丝杆罩板时传感器的调整范围 Y 方向约 14mm
*传感器的中心位置从基准轨道向 Y 方向约 23.537.5mm
*电路板的尺寸要满足单搬运轨道 S 的规格
安装了对应缺口电路板的滚珠丝杆罩板时,传感器的调整范围
149mm
*传感器的中心位置从基准轨道向 Y 方向约 23.5172.5mm
*电路板的尺寸限制电路板尺寸(W)100mm 以上
为了对应缺口电路板变更了滚珠丝杆罩板时,需要更换上专用的电路板停止块。确认了电路
板停止块的位置后,机器会认识罩板变更引起的自动支撑销配置范围的变更。
对应缺口电路板的滚珠丝杆罩板和电路板停止块是单搬运轨道 S 规格机的标准附件。
10 与自动支撑销用的销为相同物。
3.
11
NXT-080604R_S

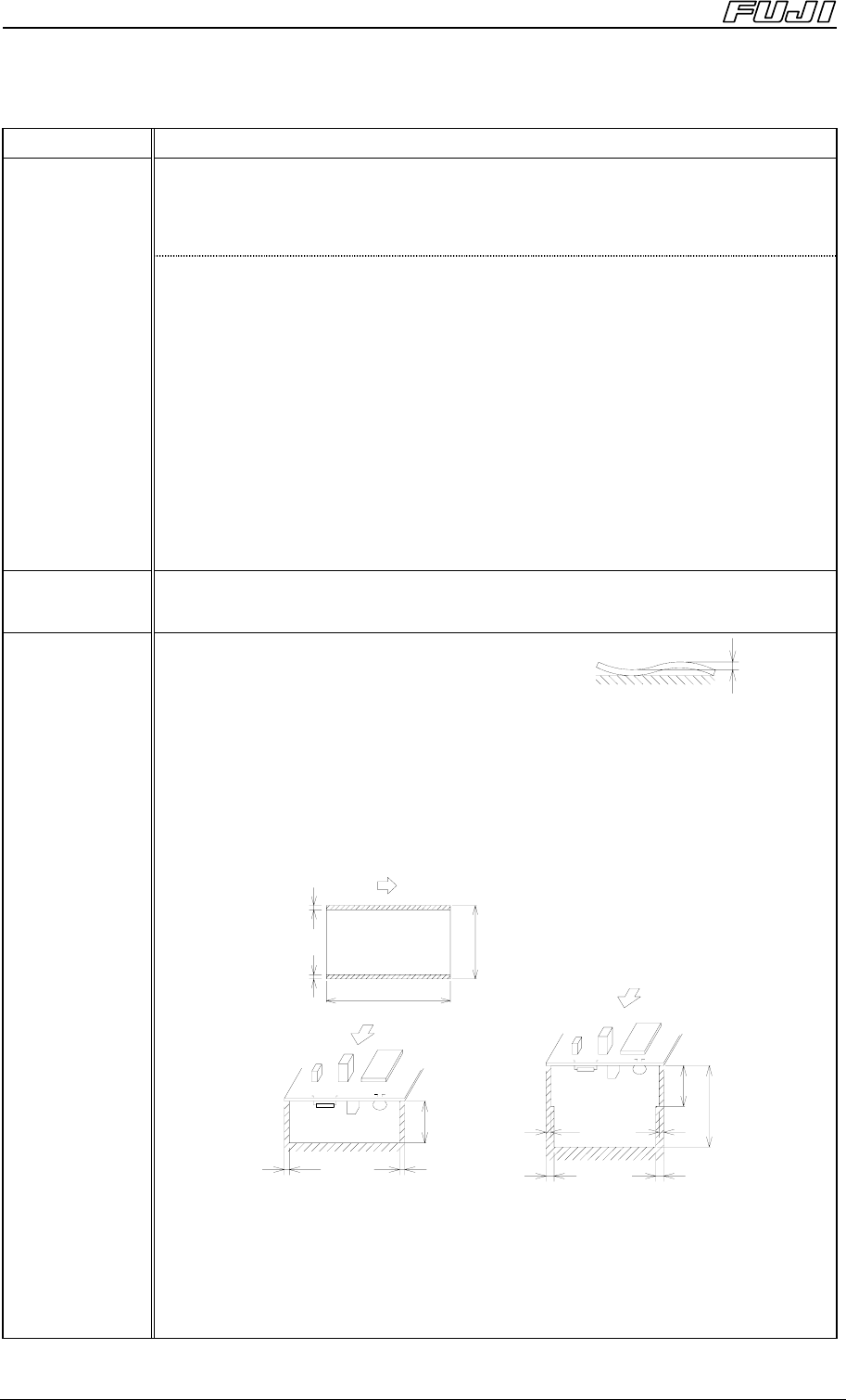

3.6 对象电路板
MIN 50(L)×50(W) MAX 534(L)×510(W) (双搬运轨道规格机)
MIN 50(L)×50(W) MAX 534(L)×610(W) (单搬运轨道规格机)
MIN 50(L)×50(W) MAX 520(L)×457(W) (单搬运轨道 S 规格)
厚度 0.46mm (未满 0.4mm 的对应,需要另外商洽。)
电路板尺寸
<注意>
1. 双搬运轨道搬运时,最大为 280(W)mm280(W)mm 以上为单搬运轨道搬
运。
2. 对应 0.30.4mm 的电路板为选项。
3. M3 模组上生产超过 250(L)mm 的电路板时,为双模组生产。(参照 6.3)
此外,虽然使用 M3(S)模组时的贴装范围为 250(L)mm,但是可以搬
运最大至 305(L)mm 的电路板。在此情况下,对超过 250(L)mm
装范围外的部分,最后必须由 M6(S)或者 M3(S)双模组进行贴装。基准
定位点必须在 250(L)mm 范围内。
4. F04 工作头,有电路板尺寸(L) MAX 限制。
M3(S)模组214(L)mmM6(S)模组504(L)mm
5. F04 工作头不能对应双模组生产。
6. 必须采取电路板支撑对策时,请事先与本公司联系。
玻璃环氧树脂,合成物,纸苯酚,矾土,聚酰亚胺等
(陶瓷电路板时需要另外商洽)
对象电路板限制
弯曲 MAX 2.0mm 以内
夹紧电路板时电路板向下扭曲的场合
请在电路板下使用支撑销或支撑板。
先行贴装元件的高度 根据贴装工作头种类而不同
(请参照 3.4 工作头规格)
反面先行贴装元件的高度 MAX 25.4mm
斜线部分表示不能进行先行贴装元件的范围。
对于夹板侧的死角部分,必须从电路板的侧端开始留有 3mm 的空间。
以搬运面为基准,向下弯曲时,需要另外商洽
搬运时需要 50%以上的接触面积。另外,电路板两侧有切口导致朝下
弯曲时,需要另外商洽。
〈使用支撑销时〉 〈不使用支撑销时〉
反面
正面
W
L
3 3
33
25 .4
55
3 3
50 .8
25 .4
※未使用支撑销时,MAX 50.8mm
但是,不对应单搬运轨 S 规格机。
2
