1. 概 要
－ 1 －
NXT-080604R_S
1.1 概 要
NXT机器并不局限于旧概念上的[贴片机]，而是在追求整体化解决(total resolution)
的改革时代中，以创造全新的「新SMT生产线系统概念」为目的的产物。对应于变
种变量的生产，新系统的贴片机采用崭新的技术，创造了一种在贴装信赖性和品质管
理方面，大量使用传感功能的崭新贴片机。
NXT机器根据模组的种类，分别有宽度不同的M3(S)型模组和M6(S)型模组2个类型。
此机器在设计中充分考虑了小型化和低成本，和以前的旧机种相比，实现了省场地/
高产量/低价格，可以大幅度降低单位生产量的生产成本。
1.2 特 长
1.2.1 真正的模组方式(Real Modularity)
模组尺寸有M3(S)和M6(S) 2种。另外，被安装在各自模组中的工作头有7
种。在料站类型上，也准备了从可以搭载料卷元件或料管供料器的供料托
架类型到可以搭载料盘元件的料盘单元、料盘供料器等丰富的类型。
通过自由地组合这些模组、工作头、料站类型，对任何的生产都能够提供
最佳的机器配置。
1.2.2 重新配置的可能性(Reconfigurability)
能够简单地进行工作头的装卸。从而可以根据生产量或生产品种的变更容
易地变更机器的规格。
另外，由于在更换工作头以及其他各种单元后，机器具有自动校正功能，
因此省去了由操作者或工程师执行的繁琐的设定/调整等，用户自己能够自
由地变更机器规格。
1.2.3 未来性(Scalability)
所需的模组数可以按M3(S)模组×2或者M6(S)模组×1的单位进行增减。
因此，可以在低成本／省空间的情况下增添设备。
另外，仅仅通过更换工作头，就可以对应各种各样的生产，因此具有高的
成长性。
1.2.4 高生产性(High throughput)
通过模组方式，不用说提高了每台机器空间的生产率。
并且，面向“无停止的生产”，融入了各种各样的机能。
・ 不仅是料卷元件，也可以实现料盘元件的无停止补充。
・ 通过与贴装工序管理软件 Fujitrax(Option)的组合，显示料尽预告。能
够在发生料尽之前准备元件。
・ 为了减少换线时间，对应了供料器一次性更换／支撑销的自动换线／搬运
轨道自动宽度切换等。另外，通过上位 HOST 系统 FujiFlexa 的选项软
件 Multi JOB Line Balancer，决定料站配置及生产顺序，以便能够对复
数的生产电路板进行高效率的换线作业。
・ 在双搬运轨道规格的机器中，能够将电路板搬运时间作为零。
・ 可以从第一个模组开始依次以 M3(S)模组*2 台(或者以 M6(S)模组*1 台)
的单位，进行各个模组的换线。现生产～换线～次生产的流程为无中断。
1. 概 要
－ 2 －
NXT-080604R_S
1.2.5 可操作性(Easy Operation)
采用了无需语言的图标操作画面的图解式用户界面，因此操作者能够直观
性地获取接着该进行的操作，从而可以大幅度地减少操作者的培训时间。
此外，这是一个兼备在多个模组配置状态时可作为一台机器进行操作，在
维修保养时可以按单一模组进行操作的操作体系。
2. 要 素
－ 3 －
NXT-080604R_S
2.1 要 素
项 目 要 素
电源
※
1
3相 200～230V±10% (50/60Hz)
电源功率
M3 模组：0.6kVA M6 模组：0.6kVA
M3S 模组：0.8kVA M6S 模组：1.0kVA
料盘单元-L：0.1kVA
4M 基座：1.5kVA 2M 基座：1.4kVA
气源
※
2
0.5MPa(ANR)
耗气量
40 L/min(ANR) (4M 基座规格时) 20 L/min(ANR) (2M 基座规格时)
＋100L/min(ANR) (使用吸取器时)

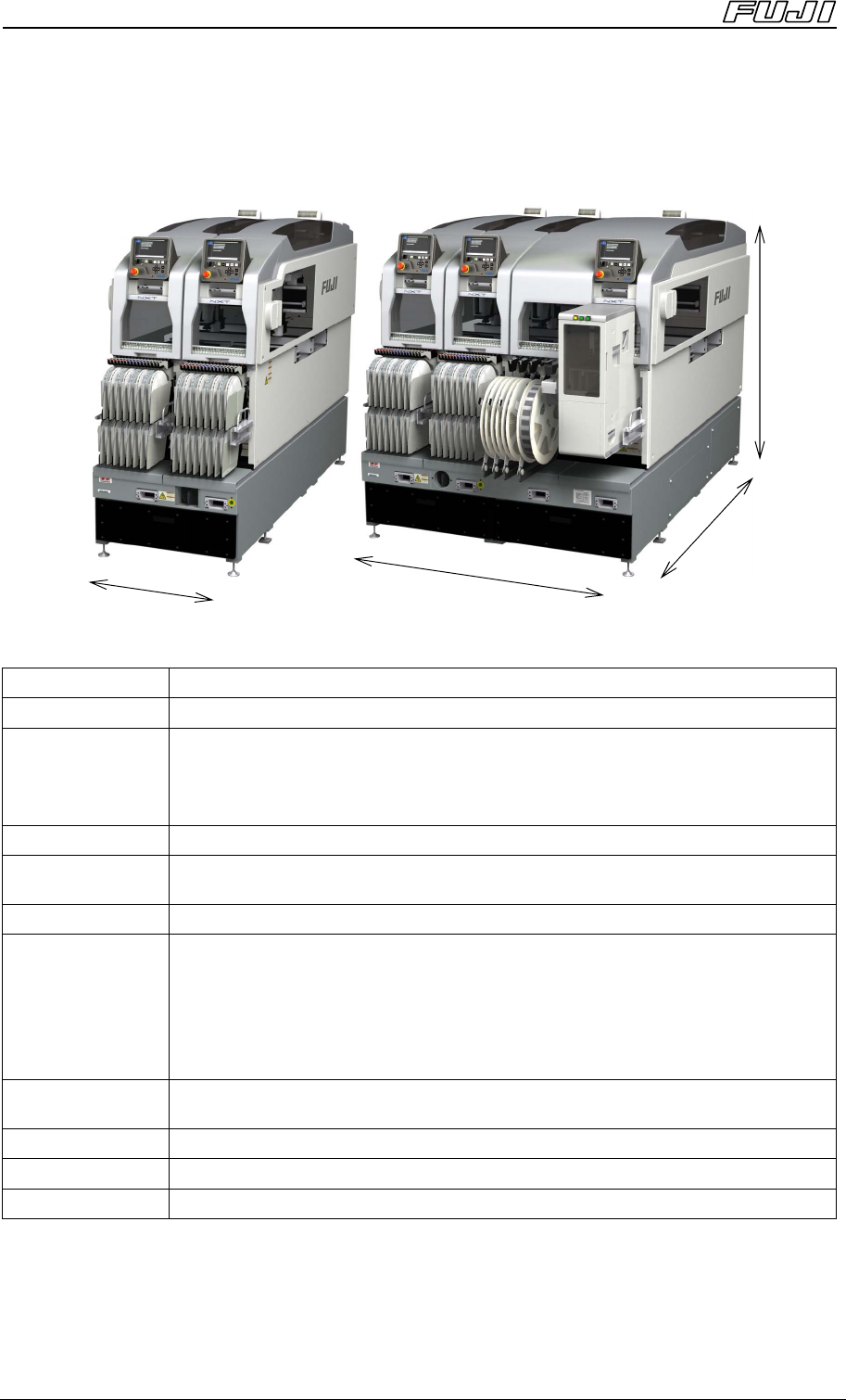

机器尺寸 L:740.2mm(2M 基座)/1,390.2mm(4M 基座)，W:1,934mm，H:1,476mm
机器重量
自立型 4M 基座：720kg 增设型 4M 基座：680kg
2M 基座：345kg 2M 基座用控制 BOX：123kg
M3(S)模组：300kg
M6 模组：470kg M6S 模组：487kg
料盘单元-L：150kg(供料托架 7 块，含磁铁)
料盘单元-M：37kg
表示
影像监视器／操作监视器
切换式的图像式操作
涂敷色
※
3
模组防护罩：银色，模组本体：白色，基座：灰色
环境条件
※
4
温度：15～35℃，湿度：30～80%RH，海拔：1000m 以下
安全规格 IP22 相当
※
5
，UL 规格，CE 标志
※1. 电源：3相 AC200～230V±10% (其他参照下页的注意事项)
※2. 气源为大气压霜点：-17℃以下，微粒粉：粒径5μm以下，最高油分浓度：5mg/m
3
以下。另外，
安装机器时需要气源。
※3. 用户不能够指定涂敷色。
※4. 湿度为不结霜。另外，本公司推荐的环境条件为温度15～30℃及湿度50～70%。
※5. IEC规格(IP22：对于人体，固体异物以及水的侵入的保护)
740.2
1,934
1,476
1,390.2
