7. 选 项 － 26 － NXT-080604R_S 7.3 料盘单元 -M, 料盘供料器 -L 对象料盘规格 料盘单元 -M 料盘供料器 -L 项 目 料盘托架無 料盘托架有 ※ 1 适配器有 适配器无 2 ※ 最大料盘尺寸 (mm) 宽 135.9 × 深 322.6 宽 102 × 深 204 宽 135.9 × 深 322.6 最小料盘尺寸 (mm) 宽 135.9 × 深 1 15.5 宽 50× 深 50 宽 135.9 …
7. 选 项
－ 25 －
NXT-080604R_S

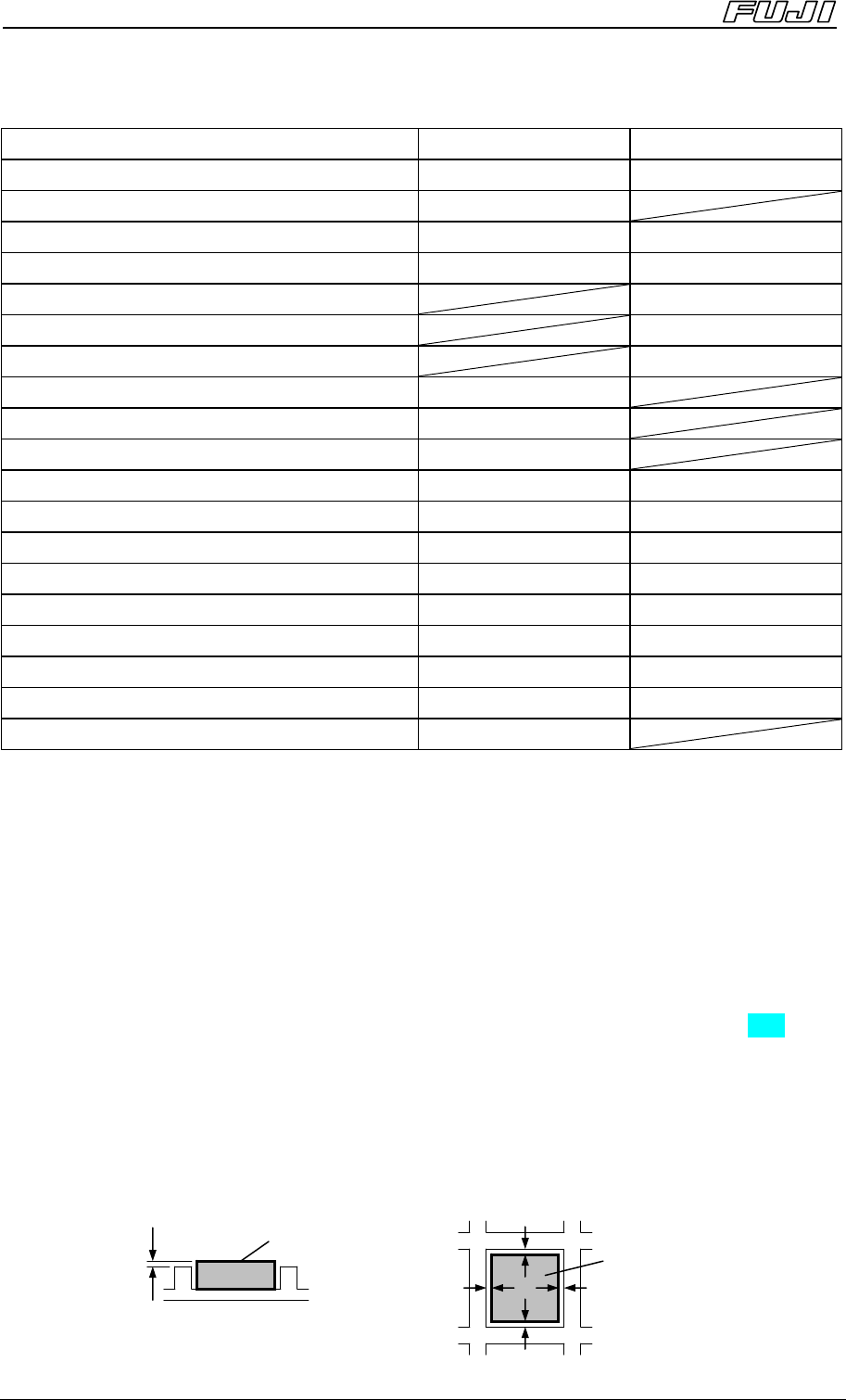

7.2 料盘单元-L 对象料盘规格
项 目 叠放 平放
最大料盘尺寸(mm) 宽 335×深 330
←
最小料盘尺寸(mm) 宽 114×深 144
最大搭载元件种类(放置 1 个料盘) 6
※
5
20
※
1
最大搭载元件种类(放置 2 个料盘) 12
※
6
40
※
2
占有 1 个间距时的最大料盘厚度(mm)
※
4
8
占有 2 个间距时的最大料盘厚度(mm)
※
4
20
占有 3 个间距时的最大料盘厚度(mm)
※
4
32
占有 1 个间距时的最大叠放厚度(mm)
8
占有 2 个间距时的最大叠放厚度(mm)
20
占有 3 个间距时的最大叠放厚度(mm)
32
最小料盘厚度(包括元件)(mm)
4
←
最大料盘厚度(包括元件)(mm)
16 32
料站层数间距(mm)
13
←
占有 1 个间距时的 1 层的搭载重量(kg) 3※
1.0
←
占有 2 个间距时的 1 层的搭载重量(kg) 3※
2.5
←
占有 3 个间距时的 1 层的搭载重量(kg) 3※
4.0
←
最大元件尺寸(mm)
□
74(32×180)
□
74(32×180)
最大元件高度(mm)
16 25.4
可以自动排出的 1 块空料盘的重量 240g 以下
可以进行料盘的叠放供应。(但是， 现在对空料盘需要用手取出。)
正在研发使用空料盘吸取器进行的自动排出功能。仅对应 H01、OF 工作头。
※1 最大料盘∶宽度 335×深度 330×厚度 8mm 时
※2 最大料盘∶宽度 160×深度 330×厚度 8mm 时
※3 包括元件重量
※4 料盘厚度包括料盘的扭曲等。
※5 最大料盘∶宽度 335×深度 330×叠放高度 32mm 时。
※6 最大料盘∶宽度 160×深度 330×叠放高度 32mm 时。
使用料盘时，请满足的以下条件。
・ 元件类型为 JEDEC 规格或者以 JEITA(旧 EIAJ)规格为标准。
・ 避免使用自身没有刚性不能确保安装时平面度的真空成型料盘和软料盘等，避免使用叠放时料盘
之间有相互拉挂现象的料盘。
・ 使用料盘高度传感器可以安定的检测出颜色及材质的料盘。
(对于透明料盘，凹凸较大的料盘要特别注意。)
・ 对于叠放规格，如果空料盘的重量在规格以内，应在料盘中央部分设有供空料盘自动排出吸取器
垫用的吸取面。
・ 使用吸取器垫进行吸取时，在吸垫中心(Φ30)范围内,不能发生真空漏气现象。
・ 料盘上凹槽的尺寸要满足以下条件。
P(突出量)0.5mm≦ C(间隙)0.5mm≦
P
C
C
C
C
元件
元件
7. 选 项
－ 26 －
NXT-080604R_S
7.3 料盘单元-M, 料盘供料器-L 对象料盘规格
料盘单元-M 料盘供料器-L
项 目
料盘托架無 料盘托架有
※
1
适配器有 适配器无
2※
最大料盘尺寸(mm)
宽 135.9
×深 322.6
宽 102
×深 204
宽 135.9
×深 322.6
最小料盘尺寸(mm)
宽 135.9
×深 115.5
宽 50×深 50
宽 135.9
×深 115.5
50.8x50.8(2")
76.2x76.2(3")
101.6x101.6(4)
※根据适配器的
种类
最小料盘厚度(包括元
件)(mm)
3※
4 3 4 3
最大料盘厚度(包括元
件)(mm)
3※
13 10 13 9
1 层的搭载重量(包括元
件) (kg)
300g 以下／块 70g 以下／块 500g 以下／块 70g 以下／块
可搬运重量(包括元件，
合计 10 块) (kg)
3000g 以下／10 块
←
※1 使用 2"、3"、4"料盘时，需要料盘供料托架。
2 ※ 料盘供料器-L 的适配器有 2"用、3"用、4"用 3 种。
3※ 料盘厚度值包括料盘的弯曲等。
使用料盘时，请满足的以下条件。
・ 元件类型为 JEDEC 规格或者以 JEITA(旧 EIAJ)规格为标准。
・ 避免使用自身没有刚性不能确保安装时平面度的真空成型料盘和软料盘等。
・ 注意凹凸较大的料盘。
・ 料盘上凹槽的尺寸要满足以下条件。
P(突出量)0.5mm≦ C(间隙)0.5mm≦
P
C
C
C
C
元件
元件
7. 选 项
－ 27 －
NXT-080604R_S
7.4 料管供料器规格
NXT 单料管供料器为仅搭载 1 支料管类型的料管供料器。
在不需要取出供料器的状态下，就可以进行元件补充(料管更换)。
在生产量大的生产线上，使用次料站功能，可以消减元件的补充时间。
Type1S 标准规格
元件 料管
宽度 长度 高度 宽度 长度 高度
Max 15.0 30.0 7.0 18.0 600 9.0
Ｍin
4.0 4.5 1.3 6.0 400 3.0
Type1S 标准附属部件以及对象元件
品名 个数 对象元件 料管槽宽 元件宽度
Shute 1
SO-6 ～ SO-18 调整式
6.30
Shute 1
SOJ24 ～ SOJ32 调整式
8.60
Shute 1 PLCC18, PLCC20
调整式
10.00
Shute 1
SOW18～ SOW28
SOJ24W ～ SOJ32W
SOJ32 ～ SOJ44
PLCC28, PLCC32
调整式 11.50～12.60
Pusher 1
－ － －
Retainer 1
－ － －
Blank Shute 2
－ － －
Type2S 标准规格
元件 料管
宽度 长度 高度 宽度 长度 高度
Max 30.5 30.0 7.0 32.0 600 9.0
Ｍin
17.0 4.5 1.3 19.0 400 3.0
Type2S 标准附属部件以及对象元件
品名 个数 对象元件 料管槽宽 元件宽度
Shute 1 PLCC44Pin 20.8 17.6
Shute 1 PLCC52Pin 23.4 20.2
Shute 1 PLCC68Pin 28.6 25.4
Shute 1 PLCC84Pin 34.5 30.2
Pusher 1
－ － －
Retainer 1
－ － －
Blank Shute 1
－ － －
使用料管供料器时，请满足的以下条件。
・ 所使用的料管长度的误差在元件长度的 50%以内，或者在 5mm 以内。
・ 料管无明显弯曲。
・ 即使是规格内的元件尺寸，在不能用推杆插入料管内的元件形状的场合，也不能使用。
