7. 选项

－ 28 －

NXT-080604R_S

以下的元件尺寸为特殊规格。

元件料管

宽度长度高度宽度长度高度

Max 15.0 60.0 25.4 18.0 600 27.0

Type1S

Ｍin

4.0 4.5 1.3 6.0 400 3.0

Max 15.0 180.0 25.4 18.0 600 27.0

Type1L

Ｍin

4.0 4.5 1.3 6.0 400 3.0

Max 32.0 60.0 25.4 36.0 600 27.0

Type2S

Ｍin

4.0 4.5 1.3 6.0 400 3.0

Max 32.0 180.0 25.4 36.0 600 27.0

Type2L

Ｍin

4.0 4.5 1.3 6.0 400 3.0

※希望特殊料管供料器的场合，请提供元件样品。

※Shute，Pusher，Slider，Block 的 4 个部件为特别设计。

8. 关联软件

－ 29 －

NXT-080604R_S

8.1 NXT附加软件

使用独立于机器本体控制的软件。

通过此软件对机器进行各种设定。并强力支持机器的维修保养/检点等工程作

业。

NXT辅助软件主要有以下的功能。

z 数据管理功能

z 数据编辑功能

z 维修保养支持功能

※需另外准备安装 NXT 辅助软件的 PC。

8.2 Fujitrax

这是一个对SMT生产线上的贴片机的贴装元件实行高度管理的系统。使用它

管理元件残数，料卷元件的各个信息，供料器信息以及生产程序的料站信息。

通过与NXT智能供料器的共同使用，可以实现防止元件贴装错误/元件料尽预

告/供料器的管理等功能，并能有效提高机器运转率，防止不良电路板的发生。

此外，可以对每块电路板取得跟踪，防止不良情况的发生。

Fujitrax 的操作软件/硬件需要另外购买。

Fujitrax：实装工程管理系统（Traceable Realtime Administration）

＜关于动态次料站＞

Fujitrax 系统被导入后，因为次料站可以设置在供料托架上的任意一个空料站位置，所以不需

要象以前那样准备很多次料站用的空料站、也不需要在程序内进行次料站位置的设定。此外、

由于不进行料带拼接作业也能实现无停止运转、可以防止由于料带拼接所引起的不同元件种类

的误连接发生。

＜料盘元件的不间断供给（料盘单元-L）＞

导入 Fujitrax 系统后，如果根据料尽预告将补充的元件安装在料盘单元-L 下部的抽出部分，料

尽后自动补充料盘元件，在不停止机器下能够进行料盘元件的供给。

＜关于供料器自由配置功能＞

导入 Fujitrax 系统后，在模组上使用的元件配置即使和在生产程序上设定的配置不同时，也可

以开始进行生产。

因此，只要此模组准备好了必要的元件，可以将这些元件自由的安装在任意位置上。但是，不

能配置在其他模组使用的元件。

也不能和上述的动态次料站功能共用。

＜通过导入 Fujitrax 系统后能够使用的主要功能＞

・防止元件错置功能

・料尽预告功能

・取得电路板的跟踪

・使用 NXT 基准定位相机读取电路板 ID（2D 代码）功能

※有关Fujitrax的详细规格，请参照[Fujitrax规格说明书]。

8. 关联软件

－ 30 －

NXT-080604R_S

8.3 FujiFlexa

FujiFlexa是一个创建生产Job，进行机器控制和生产情报统计的软件。

NXT贴片机的Job数据管理在FujiFlexa上进行。

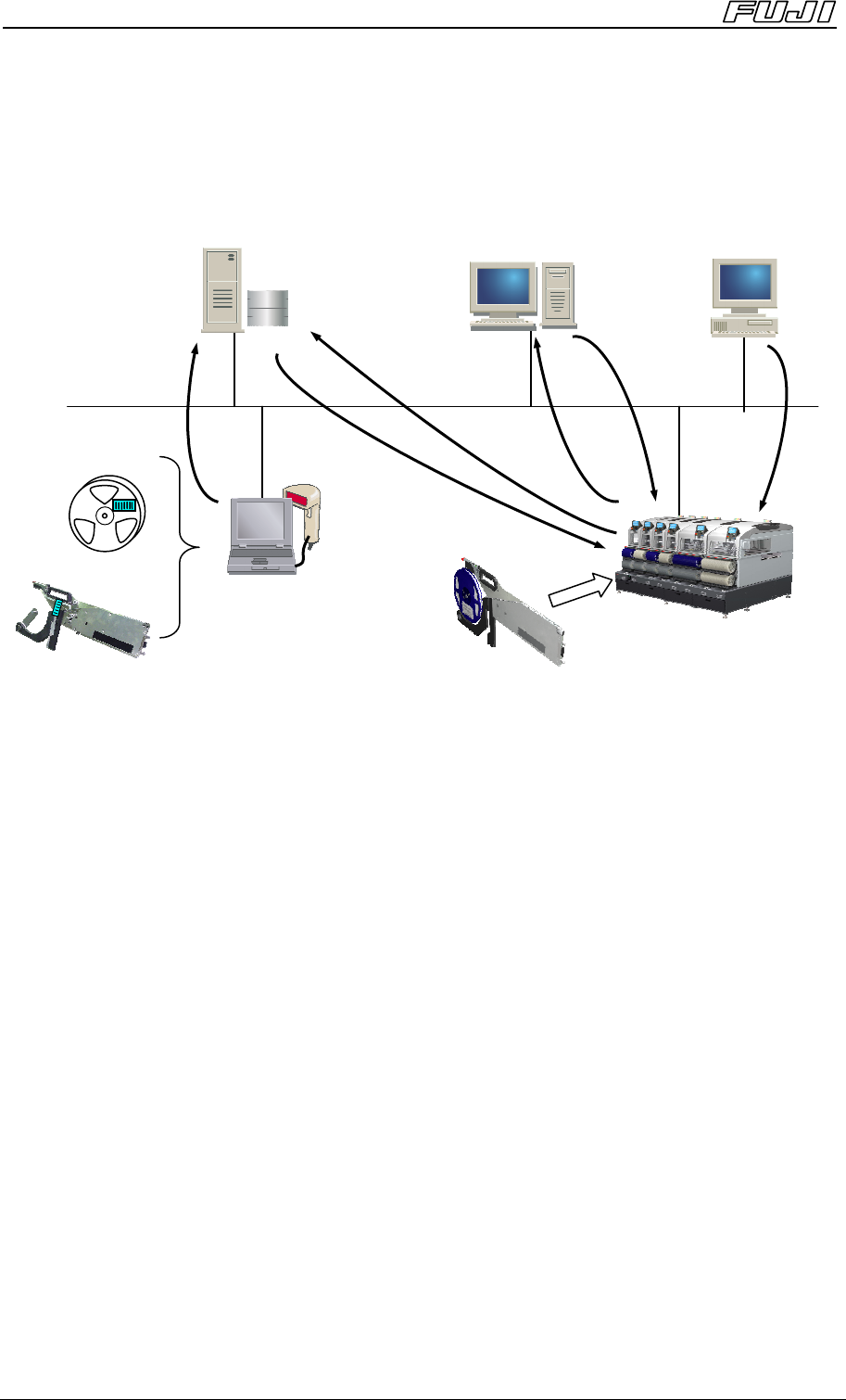

＜NXT 相关软件的系统框图＞

组合

机器设定

Job

生产信息

供料器信息

元件信息

Fujitrax DB

FujiFlexa

Engineering Panel

Fujitrax

Kitting Station
