NXT 规格说明书 CNT-NXT-08S.pdf - 第36页
10. 外围配置 － 33 － NXT-080604R_S 10.1 外围配置 准备有各种外围配置。 10.1.1 搬运轨道关系 有双搬运轨道，往复臂搬运轨道 ，单搬运轨道 3 种类型。 对于搬运轨道的宽度，双搬运轨 道为自动宽度更换。往复 臂搬运轨道，单搬 运轨道为手动宽度更换。 双搬运轨道为 NXT 依存型。往复 臂搬运轨道，单搬运轨道 为自立型类型。 ※ 关于搬运轨道的详细规格，请参照 [NXT 用周边装置 暂定规格说明书 ] 。
9. 模组构成
－ 32 －
NXT-080604R_S
9.1.2 M6(S)模组构成
45 料站供料托架
料盘单元-L
共通单元
模组本体
(
M6
(
S
))
XY
机械手
(
M6
(
S
)
)
元
件
相
机
外罩
(
M6
(
S
)
)
定位相机
选项单元
废料带处理单元 供料器 吸嘴
不良元件排出单元
自动支撑销
元选择单
主搬运轨道
双搬运轨道
搬运 道单轨
滚轮搬运轨道
薄厚电路板对应搬运轨道
料站供料托架
贴装工作头
H12[H12]
H08
H04
吸嘴置放台
H12S[H12]/H08
F04 用(M6(S))
支撑板
双搬运轨道用
单搬运轨道用
标准搬运轨道
OF用(料盘单元-L用)
OF 用(料盘单元-M×2 台搭载
手动支撑销用/
自动支撑销共用
H01
侧光相机
标准相机
料盘单元-M
GL
F04
OF
H04 用(料盘单元-L 用)
H04 用(M6(S))
H01 用(M6(S))
H01 用(料盘单元-L 用)
F04 用(料盘单元-L 用)
OF 用(M6(S))
DFU (浸渍助焊剂单元)
GCU (Glue Check Unit)
单搬运轨道S(M6S)
料盘供料器-M
料盘供料器-L
10. 外围配置
－ 33 －
NXT-080604R_S
10.1 外围配置
准备有各种外围配置。
10.1.1 搬运轨道关系
有双搬运轨道，往复臂搬运轨道，单搬运轨道3种类型。
对于搬运轨道的宽度，双搬运轨道为自动宽度更换。往复臂搬运轨道，单搬
运轨道为手动宽度更换。
双搬运轨道为NXT依存型。往复臂搬运轨道，单搬运轨道为自立型类型。
※关于搬运轨道的详细规格，请参照[NXT 用周边装置 暂定规格说明书]。
11. 机器外观图
－ 34 －
NXT-080604R_S

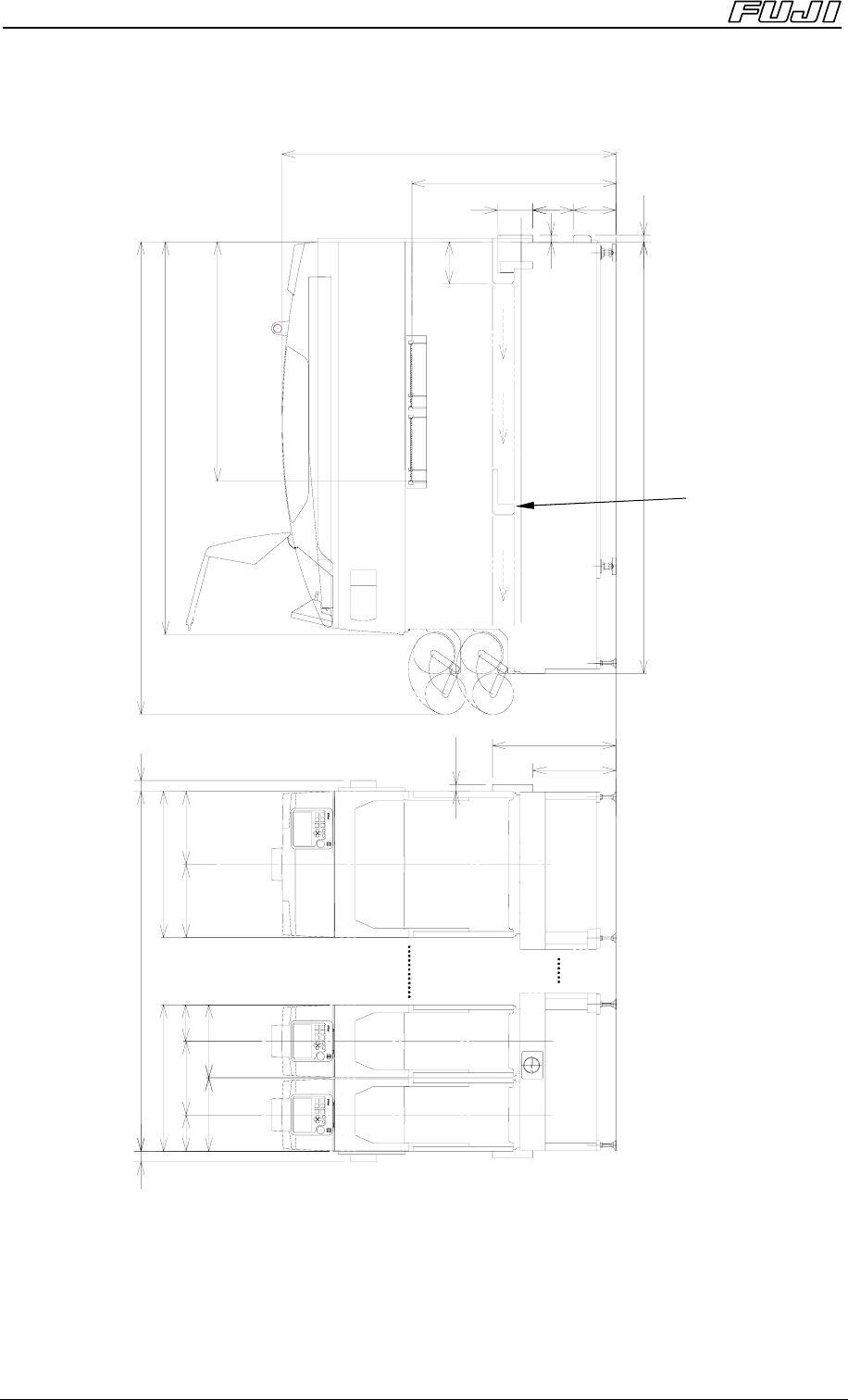

11.1.1 外观图
单位 mm∶
※电路板搬运高度为900mm时的外观图。
在将模组拉出时，侧
防护罩的 SW 也一起
被拉出。
1474(M3 ( S ) )
1476 (M6( S ) )
1905
645 (2MBase)
1295(4MBase)
29
169 .5 179 .5
185
28 .2
544
366 .5
187
900
29
47 .6 47 .6 2087
645
160
160
325
320 5 320
645
322 .5322 .5
1734
1057 .5
