Nozzle 的安装注意事项 4 个压板螺钉旋紧 的力矩为 : 250N 扎带位 置与气管加强 筋的 距离为 7mm Cable 线与气管的 距离为 3mm

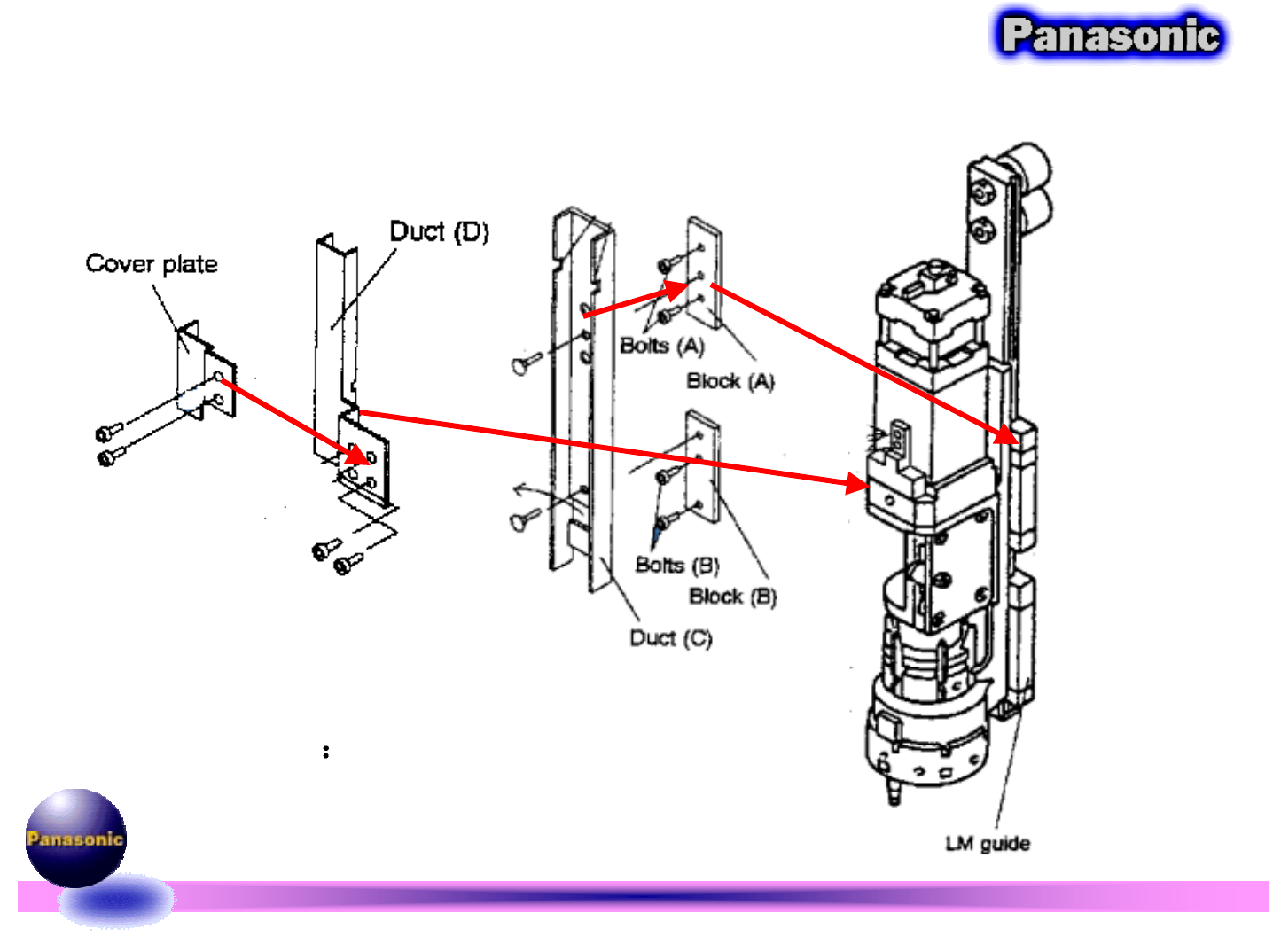

A
B
C
D
拆卸顺序 AÆBÆCÆD
Nozzle
的安装注意事项
4个压板螺钉旋紧的力矩为: 250N
扎带位置与气管加强
筋的距离为7mm
Cable线与气管的
距离为3mm
2.
吸着和装着段差的确认和调整
装着段差确认和调整
:
确认时序的
CT=125
段差在
0.01~0.02mm
以内
确认方法
:
用指感法或用小的一字螺丝刀
进行段差的确认
IF NG,
则对控制
Slide
动作的连杆进行调
整
Slider
指感确认
确认位
段差调整的连杆
