6. 各传感器 位置 及状态的 确认 Motor 原点 Sensor Motor 原点 Sensor Nozzle 原点检出传感器 : 这一部分 包括 :Nozzle 原点检出 Sensor( 下部 ) 和 Motor 原点检出 Sensor( 上部 ). 机器 在开机时检测的 , 当两者同时检 测成功 ,Nozzle 才算回原点 . 下部 -- Sensor 与反射板的间隙 : 1.0 0.1mm. 上部 -- Sensor 与 DO…
5.
各
Stop

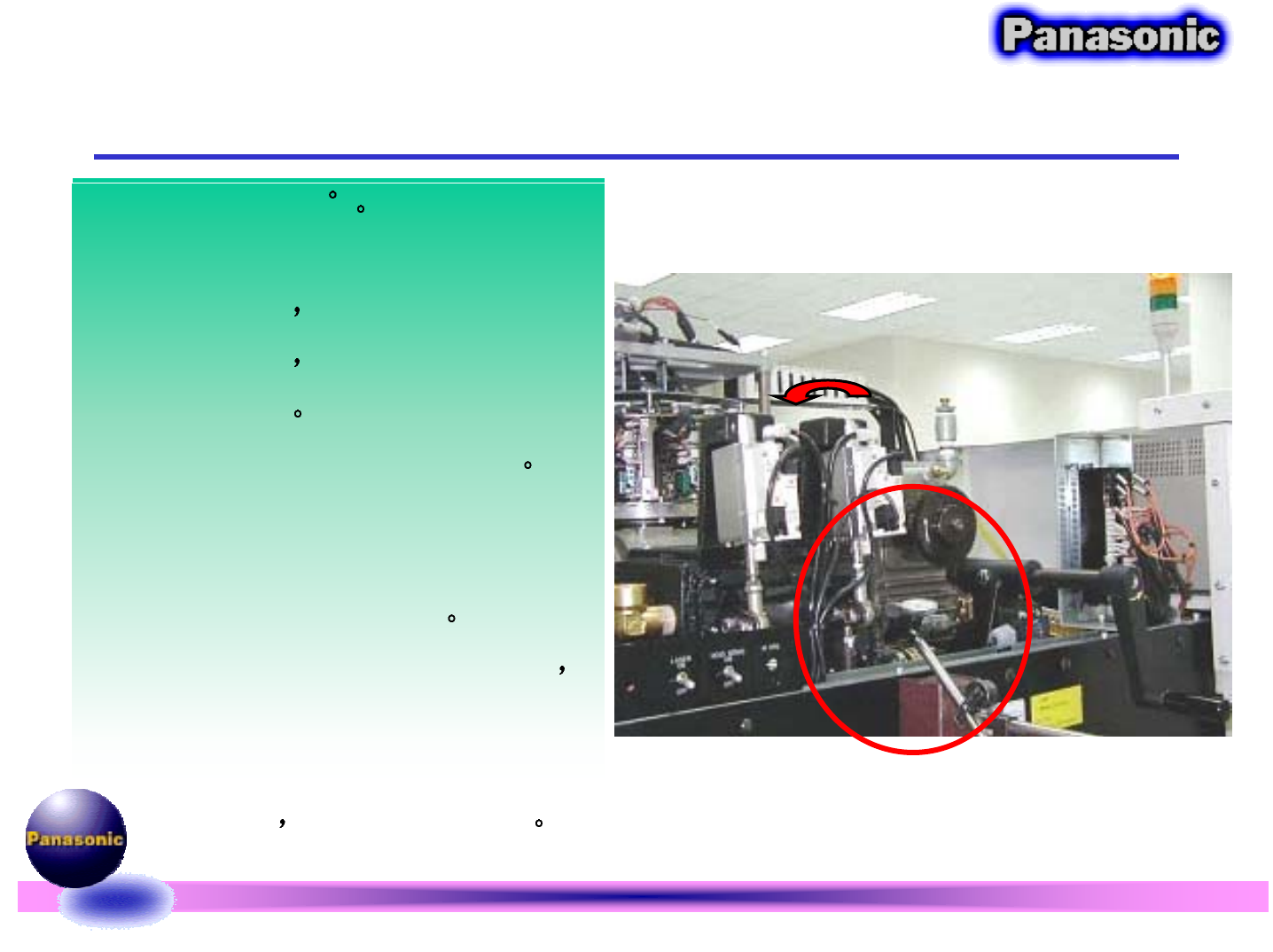

间隙的确认和调整
确认时序为CT=125
测量方法:用百分表的指针打在Lever的
连接处
通过副控制盘控制气
缸动作 从而观察百分表指针
的变化
规格值:吸着和装着为 0.03~0.05mm
其他(不良品,Nozzle turn, Nozzle
Return, Feeder High and Feeder
Low)为 0.15~0.20mm
[注]当在测量不良品排除的Stop间隙时
需将Mount Stop电磁阀的配线拔出
再将其插到不良品排除的Stop气缸
的电磁阀上 使副控制盘能控制
6.
各传感器位置及状态的确认
Motor原点
Sensor
Motor原点
Sensor

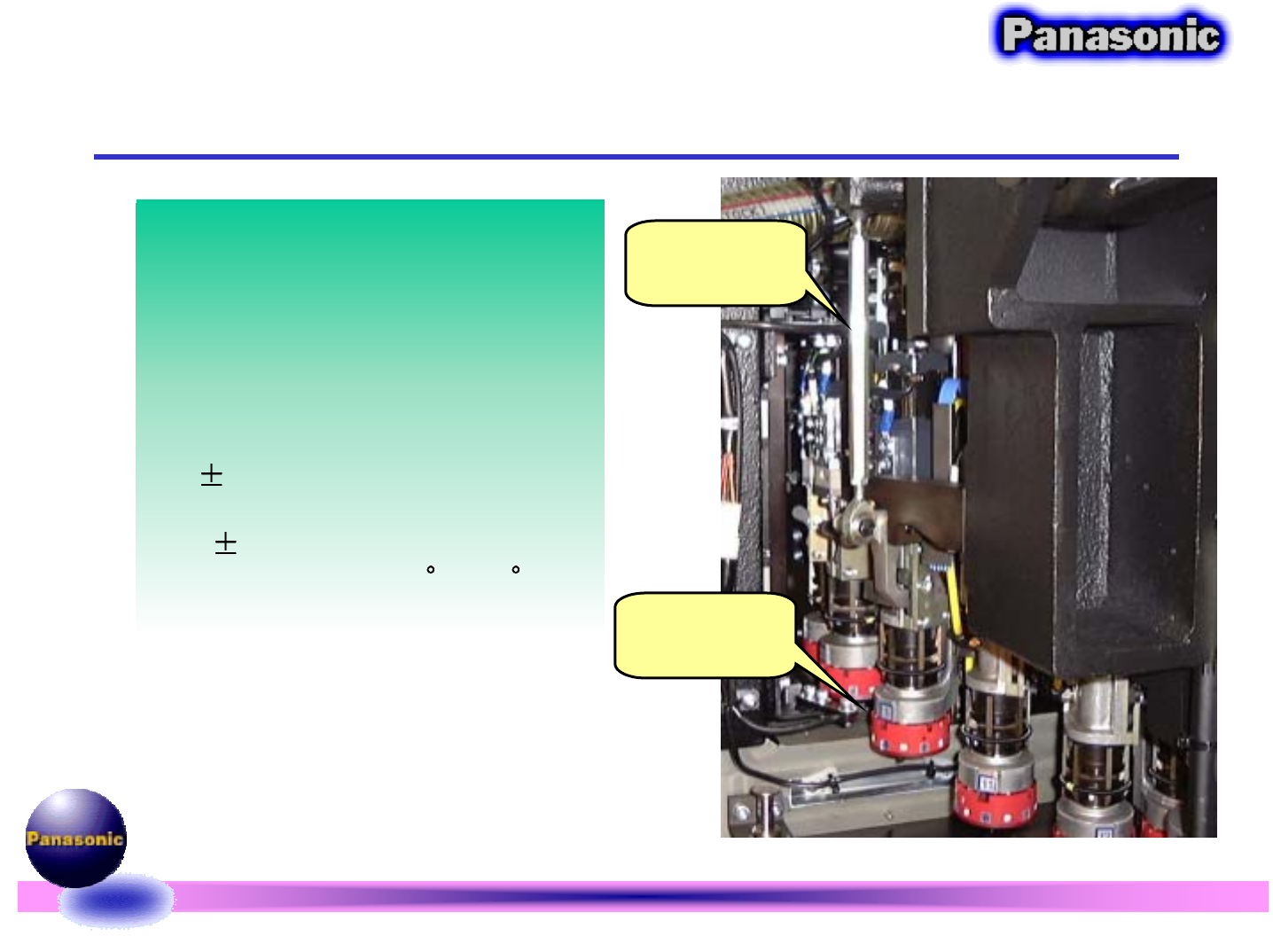

Nozzle原点检出传感器:
这一部分包括:Nozzle原点检出
Sensor(下部)和Motor原点检出
Sensor(上部).
机器在开机时检测的,当两者同时检
测成功,Nozzle才算回原点.
下部-- Sensor与反射板的间隙:
1.0
0.1mm.
上部-- Sensor与DOG的间隙:
1.5
0.1mm.
确认的时序为:CT=250
~270
吸嘴No.检测Sensor:
这一部分包括:Nozzle No.检出
Sensor(下部)和Motor原点检出
Sensor(上部)
机器在生产中检测的,当两者同时检
测成功,Nozzle No.才算确认完成.
上,下间隙的规格值:
上部为1.4
0.1mm
下部为1.0
0.1mm
