不良品排出 Lever 间隙的确认 : 确认时序 CT=300 确认工 位 ST12 号位置 间隙规格值 :3.0 0.1mm( 用块规 ) IF NG, 则对其连杆进行调整 .
7.
各机械撞块间隙确认
装着吹气Lever间隙的确认:
确认的时序是CT280
确认位置是ST9
间隙规格值:3.0
0.1mm(用块规)
IF NG, 则对其连杆进行调整.

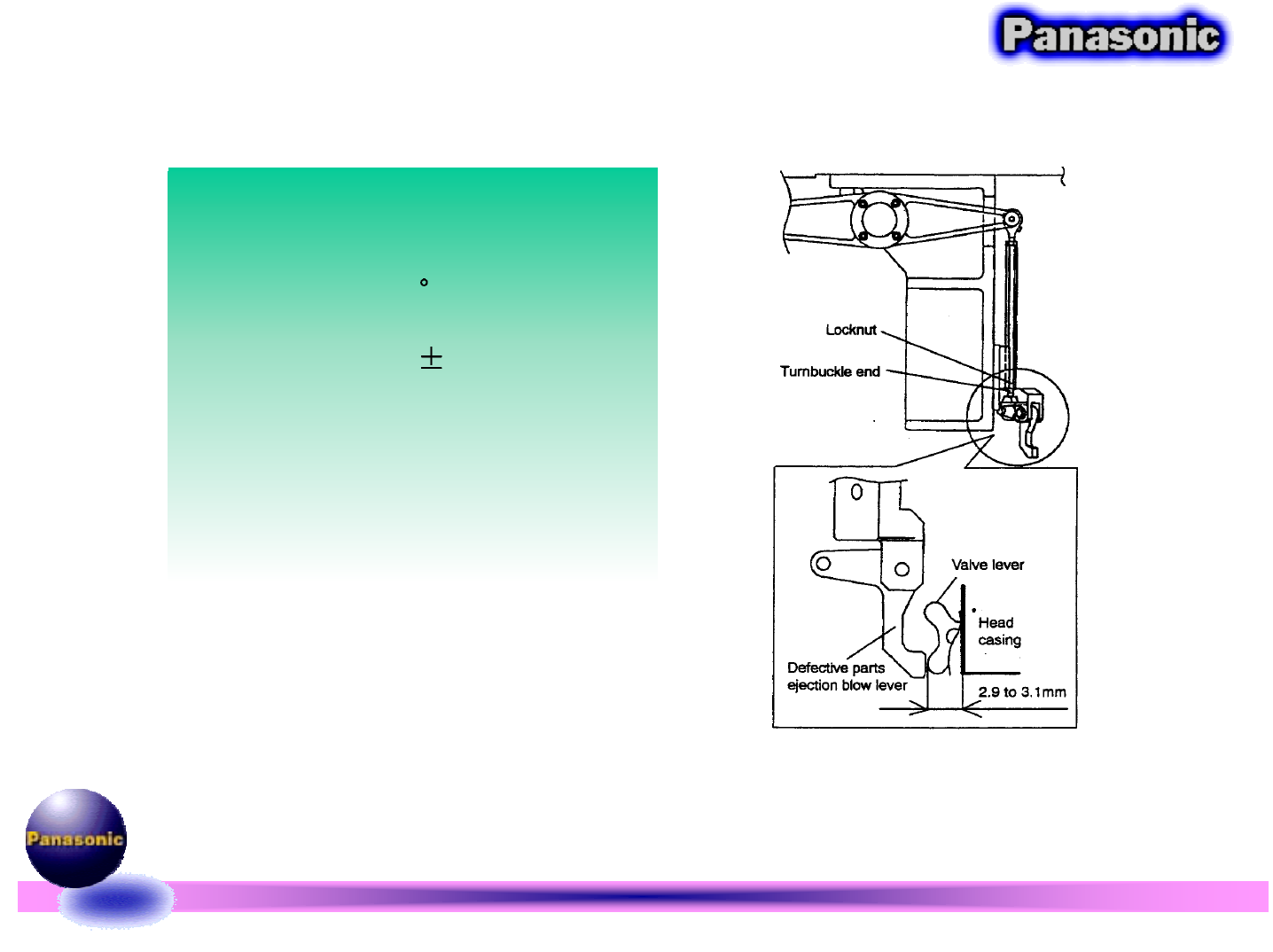

不良品排出Lever间隙的确认:
确认时序CT=300
确认工位ST12号位置
间隙规格值:3.0
0.1mm(用块规)
IF NG,则对其连杆进行调整.
7.7 0.1
mm
调整螺钉
支点
压到底
部
锁紧螺钉

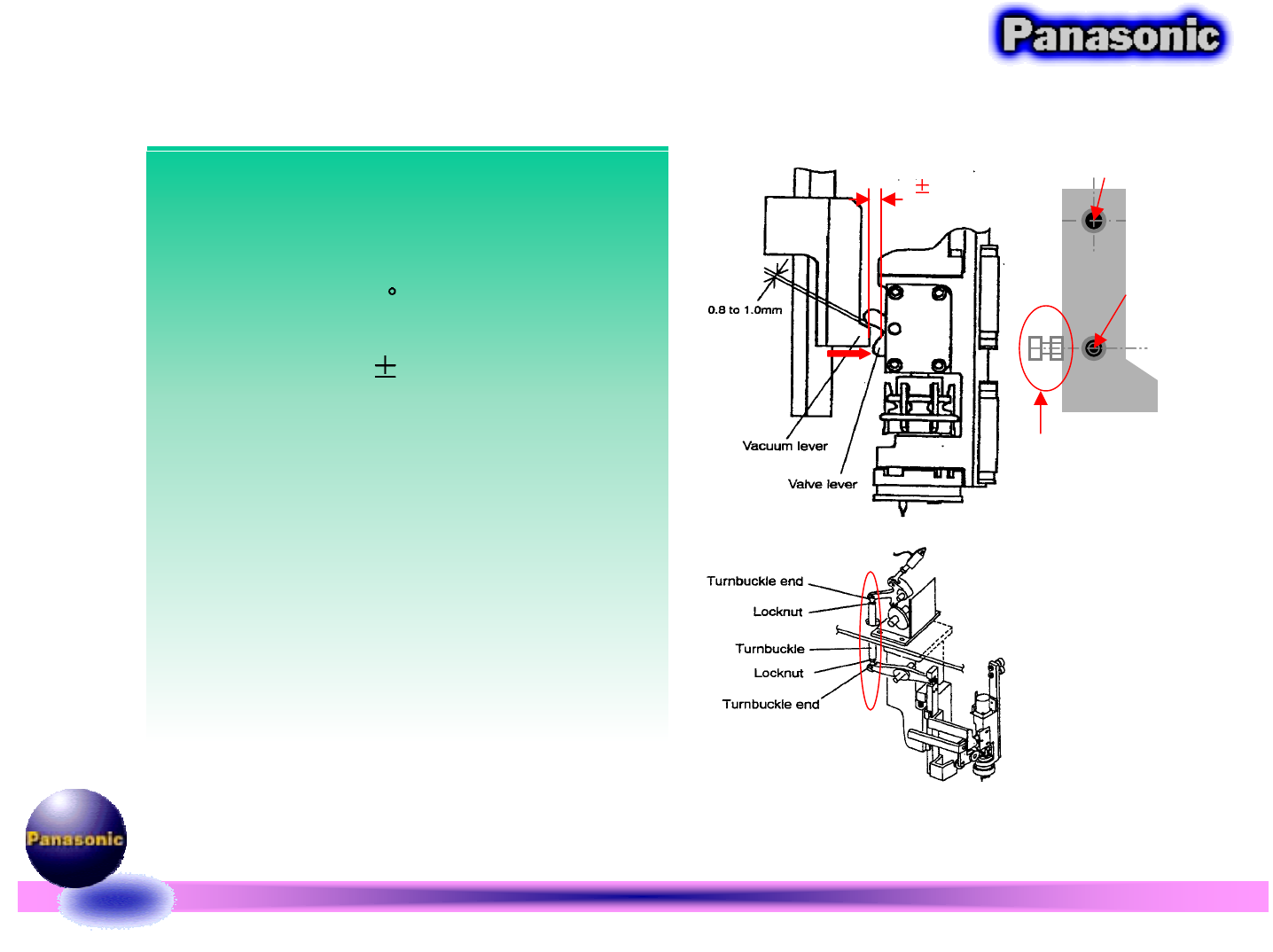

吸着Lever间隙的确认:
其分为2方面要求---
1.与Nozzle Unit的间隙:
确认时序CT=180
确认工位ST15
确认间隙为7.7
0.1mm
IF NG, 放松锁紧螺钉,对调整螺钉进
行间隙调整.
2.与蝶形开关间隙的确认:
将蝶形开关压到底部,这是再进行间
隙的确认.
间隙为:0.8~1.0mm
IF NG , 则对连杆进行调整 .
