3.Line Sensor 的调整和交换 1. 将 new Line Sensor 装上 2. 机 器回原点 ( 包括 Nozzle), 选择 1 号 Head 1 号 Nozzle( 选 VS 吸嘴 ) 作为测量基准 3.P945C SW 设置在 :MANU,MEASURE 规格值 : 2.5~3.0mm 4. 手轮摇至 CT=178 2 5. 先调整 Line Sensor 的高度 , 当 P945 显示 2.75mm 略紧 Sto…

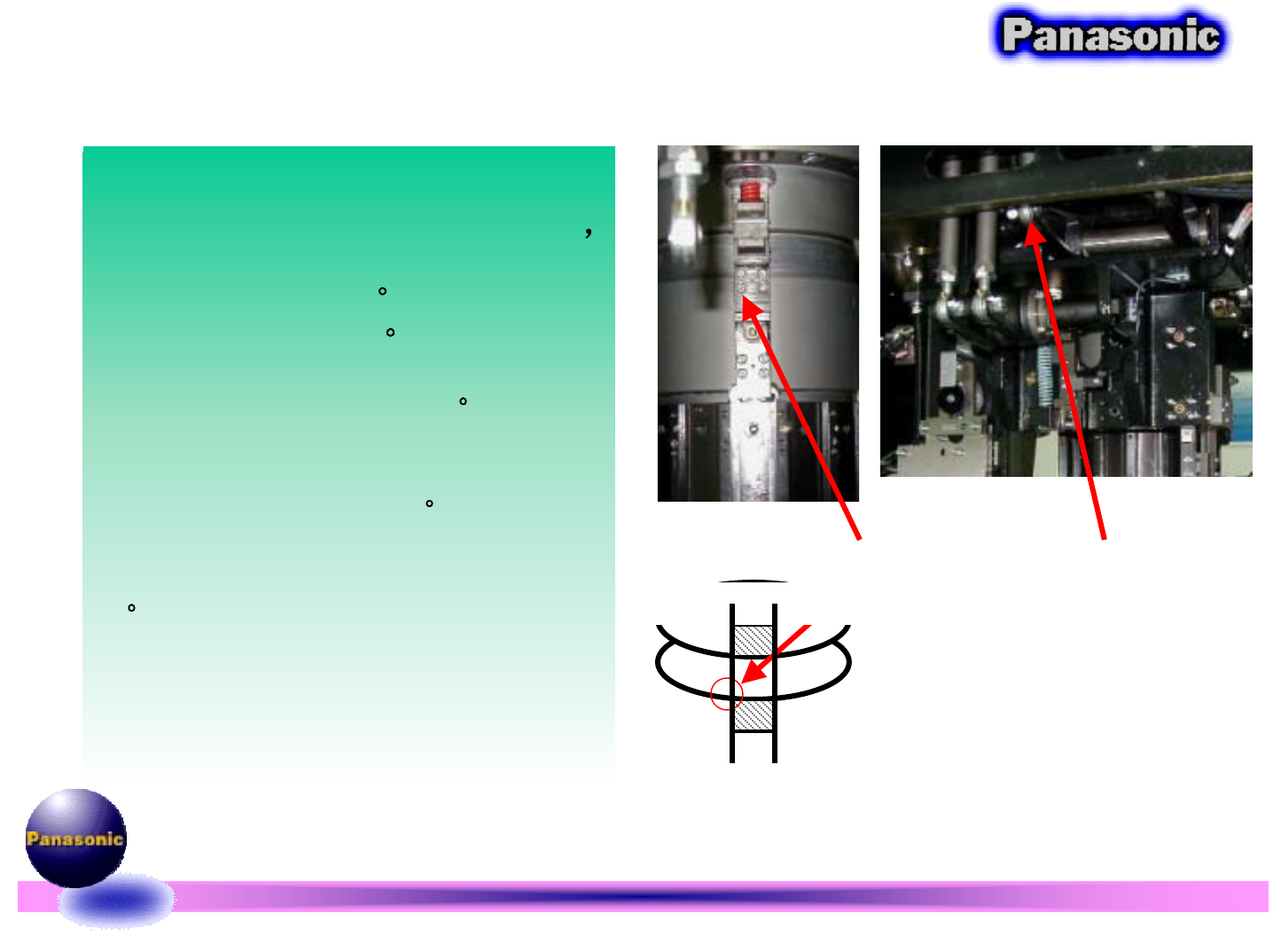

吸着段差的确认和调整
:
在段差确认之前,先进行摇动的确认
规格值:0.03mm以内
确认时序都是CT=80
段差要求在
0.01~0.02mm
以内
确认方法
:
用指感法或用小的一字螺丝刀
进行段差的确认
IF NG,
则对控制
Slide
动作的连杆进行调
整
指感确认
确认点
段差调整的连杆

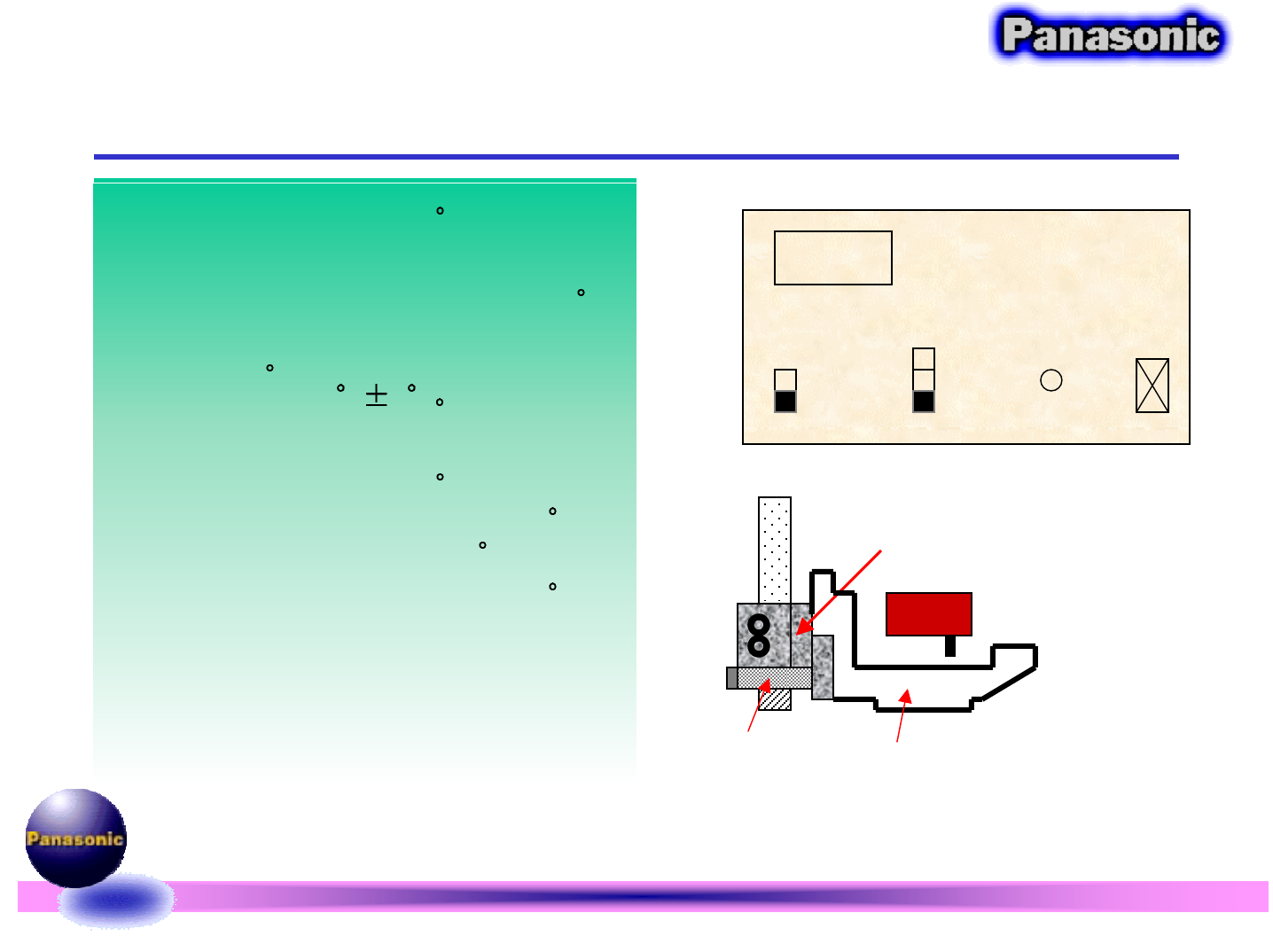

3.Line Sensor
的调整和交换
1.将new Line Sensor装上
2.机器回原点(包括Nozzle),选择1号Head
1号Nozzle(选VS吸嘴)作为测量基准
3.P945C SW设置在:MANU,MEASURE规格值:
2.5~3.0mm
4.手轮摇至CT=178 2
5.先调整Line Sensor的高度,当P945显示
2.75mm略紧Stop和Block
6.在对Line Sensor进行振分的确认
7.如果正确,锁紧Block和Stop
8.全部完成后在放大器上按O.ADJ键
2.75
P945C
AUTO
MANU
DEFER
ORG
MEASURE
O.ADJ
Clamp Block
Stop
Line Sensor

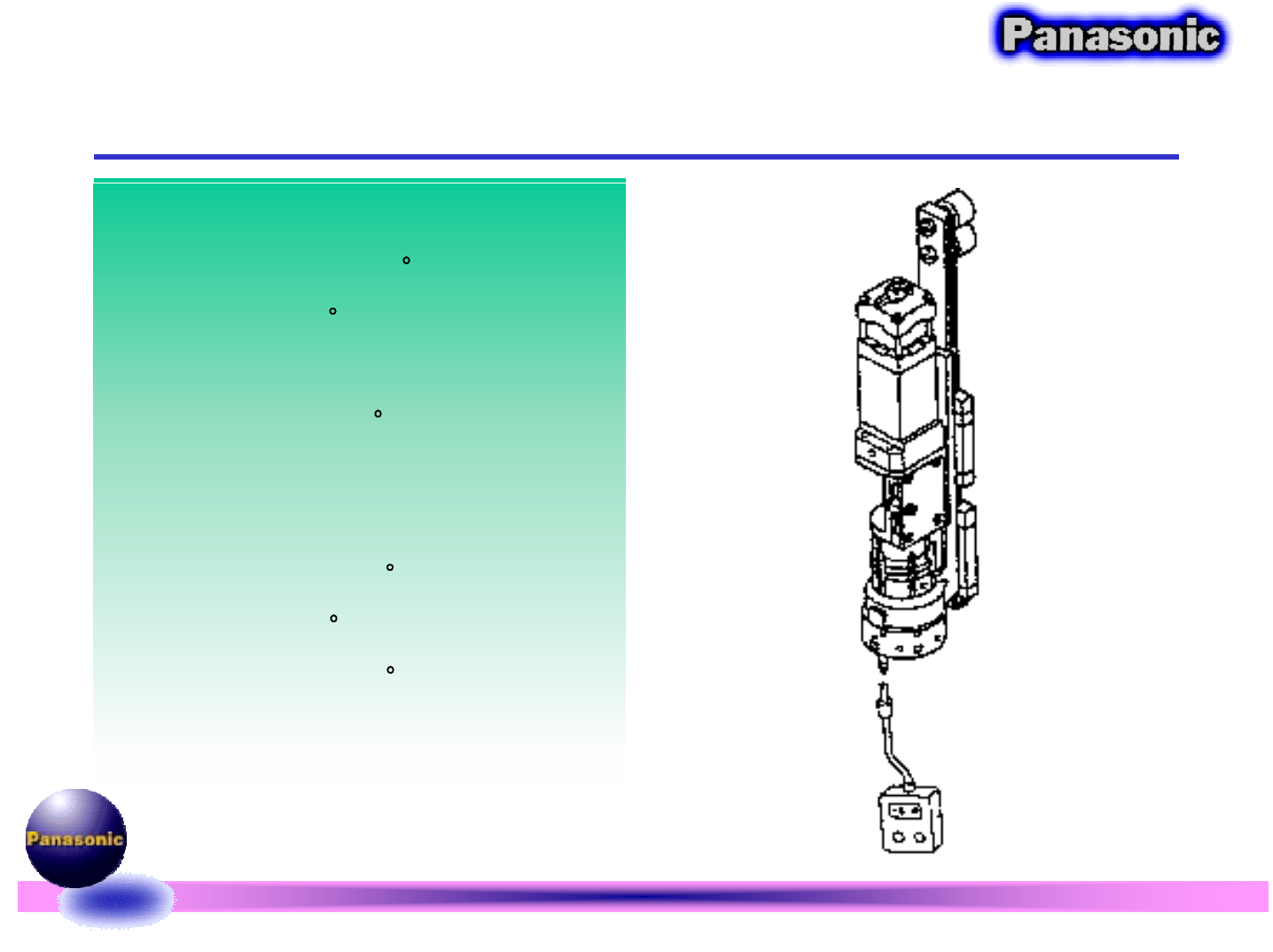

4.真空和吹气压力的确认和调整:
真空检测确认:
检查的吸嘴为VVS,VS,S
在ST1号站为检查
CT=244°
规格值:-66.7KPa以上
NG时检查的项目:
1.真空泵真空度的检查
2.吸嘴是否有阻塞
3.吸嘴过滤棒是否脏了
