Sensor 的工作原理 : Sensor 1 Sensor 2 Sensor 3 Noz z l e num ber AM P0 AM P1 AM P2 11 0 0 20 1 0 31 1 0 40 0 1 51 0 1 60 1 1

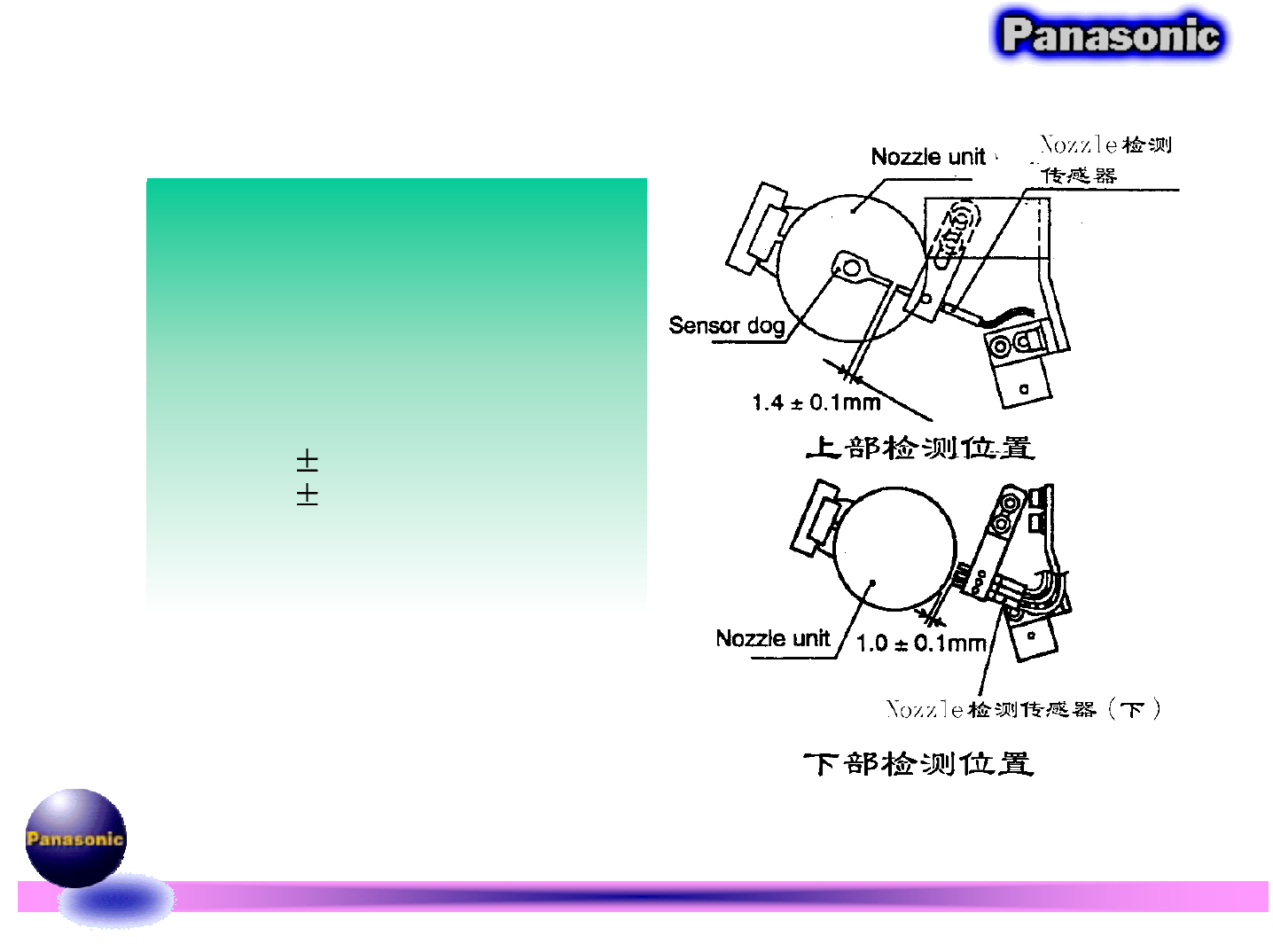

吸嘴No.检测Sensor:
这一部分包括:Nozzle No.检出
Sensor(下部)和Motor原点检出
Sensor(上部)
机器在生产中检测的,当两者同时检
测成功,Nozzle No.才算确认完成.
上,下间隙的规格值:
上部为1.4
0.1mm
下部为1.0
0.1mm

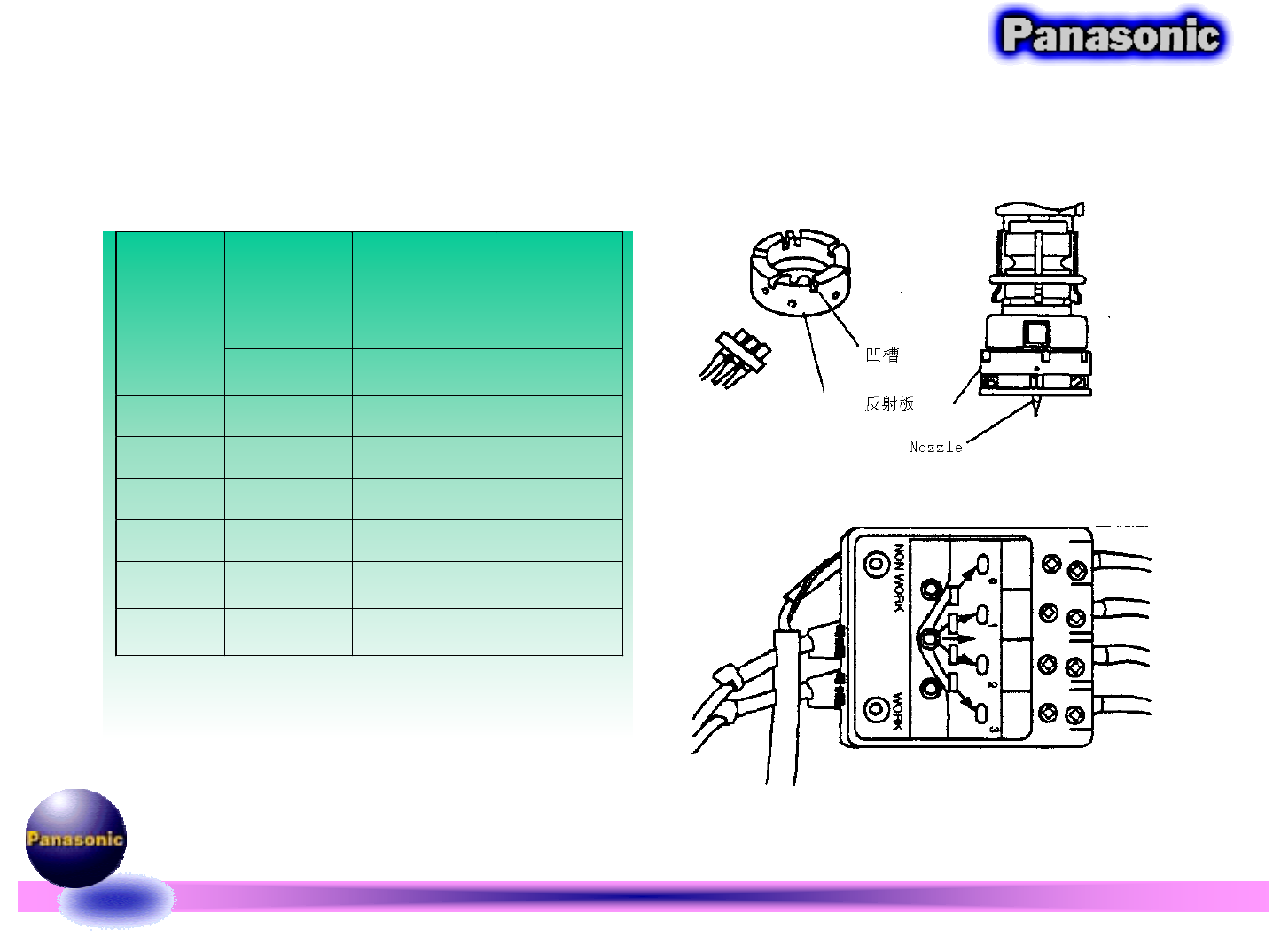

Sensor的工作原理:
Sensor
1
Sensor
2
Sensor
3
Nozzle
number
AMP0 AMP1 AMP2
11 0 0
20 1 0
31 1 0
40 0 1
51 0 1
60 1 1

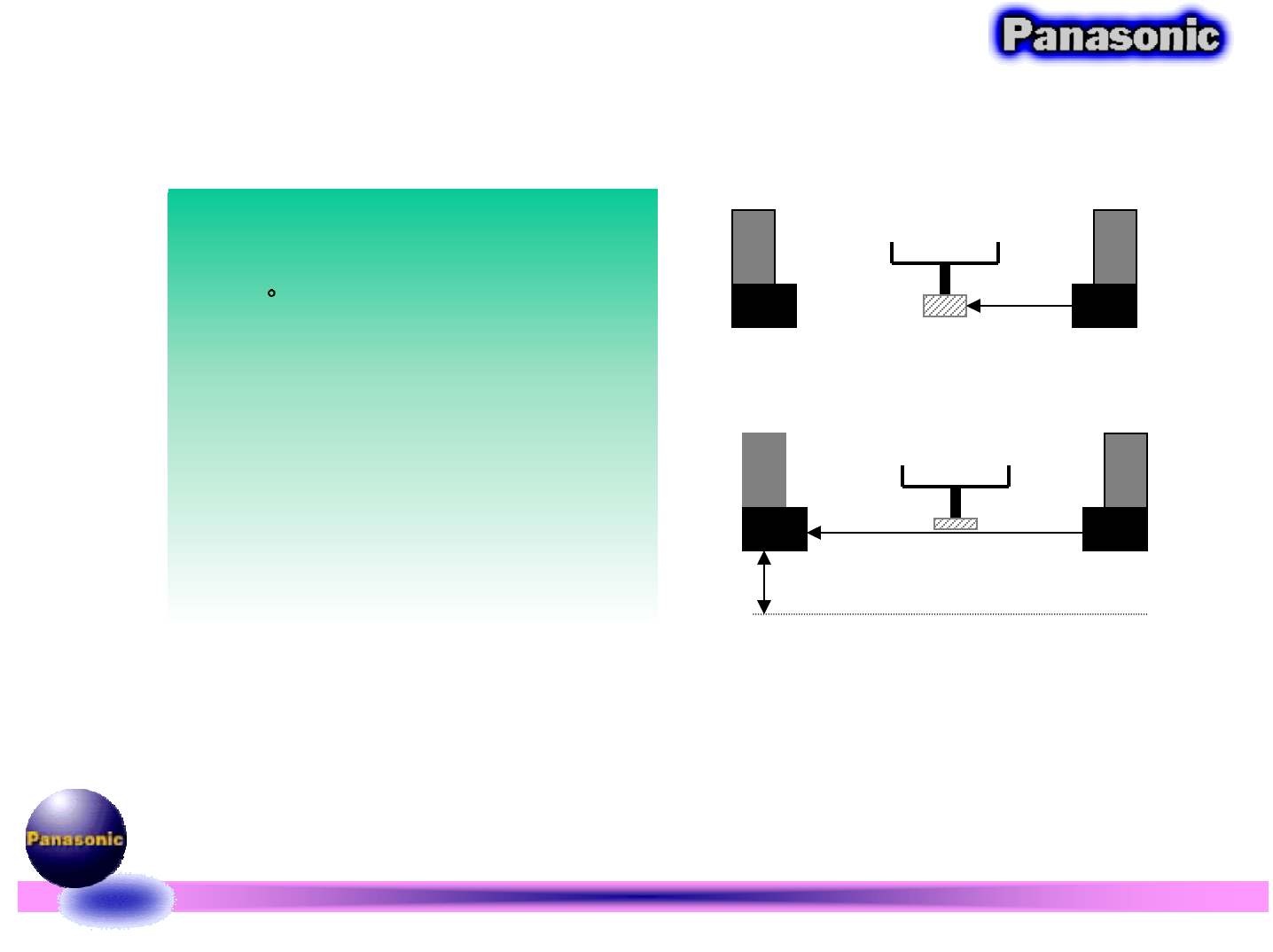

大部品检测Sensor:
要求:
CT=0
时
T=1.0mm(吸厚度为1.0mm的JIG)
AMP(P910T)的LED灯灭
T=0.7mm(吸厚度为0.7mm的JIG)
AMP(P910T)的LED点亮
1.0
0.7
8.0mm(
安全考虑
)
Parts
Cassette
