9. 料架进给高度的 测量和调整 料架推杆高度确认 ( 高速 , 低速 ): 1. 电源 ON, 机器回原点 . 2. 副操作盘 “ Feed Lock ” 置于 OFF 状态 . 3. 打开后部 的 COVER. 4. “ Head Servo ” OFF 5. 反转手轮至 CT125 6. 放上 JIG, 检查 Feed Roller 与 JIG 平 面的间隙为 :0.4~0.6mm. 7.IF NG, 则放松 2 个 Lock n…
8.

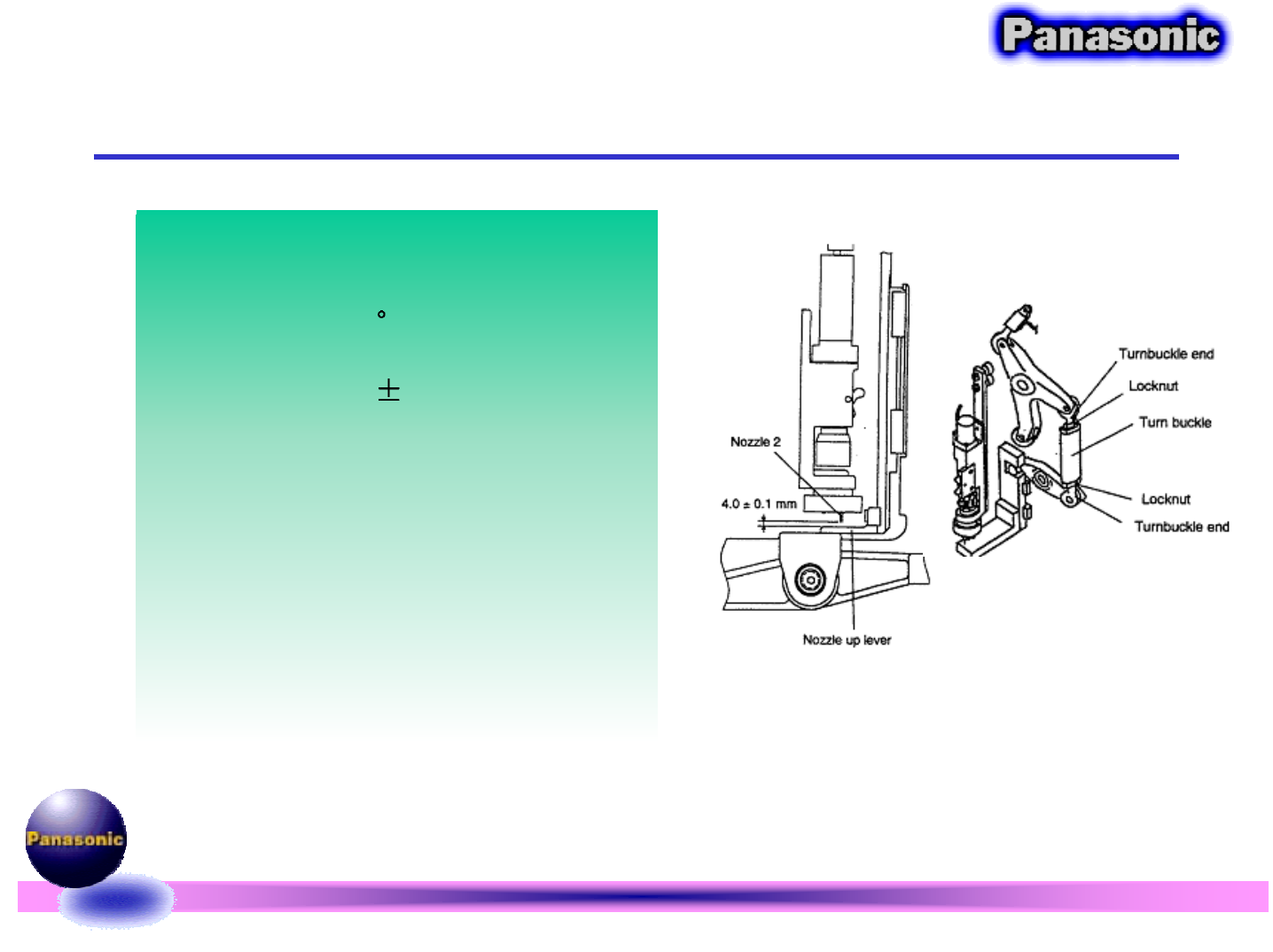

吸嘴选择部间隙确认
吸嘴返回Lever间隙的确认:
确认时序CT=160
确认的工位ST13号
间隙规格值:4.0
0.1mm(用块规)
IF NG, 则调整连杆.
9.

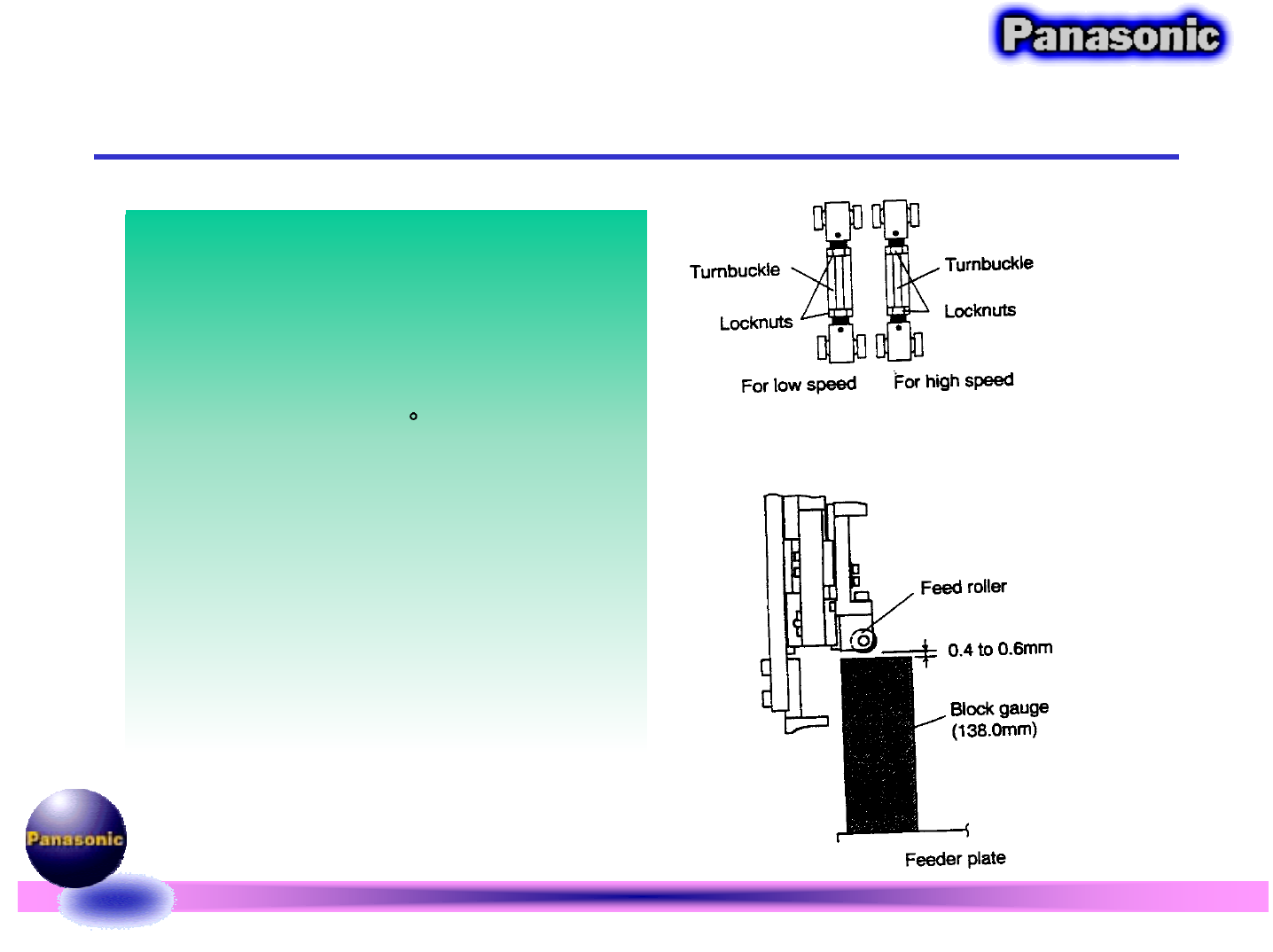

料架进给高度的测量和调整
料架推杆高度确认(高速,低速):
1.电源ON,机器回原点.
2.副操作盘“Feed Lock”置于OFF状态.
3.打开后部的COVER.
4. “Head Servo” OFF
5.反转手轮至CT125
6.放上JIG,检查Feed Roller与JIG平
面的间隙为:0.4~0.6mm.
7.IF NG,则放松2个Lock nuts.对连
杆进行调整.
第四部分 电器部分的介绍

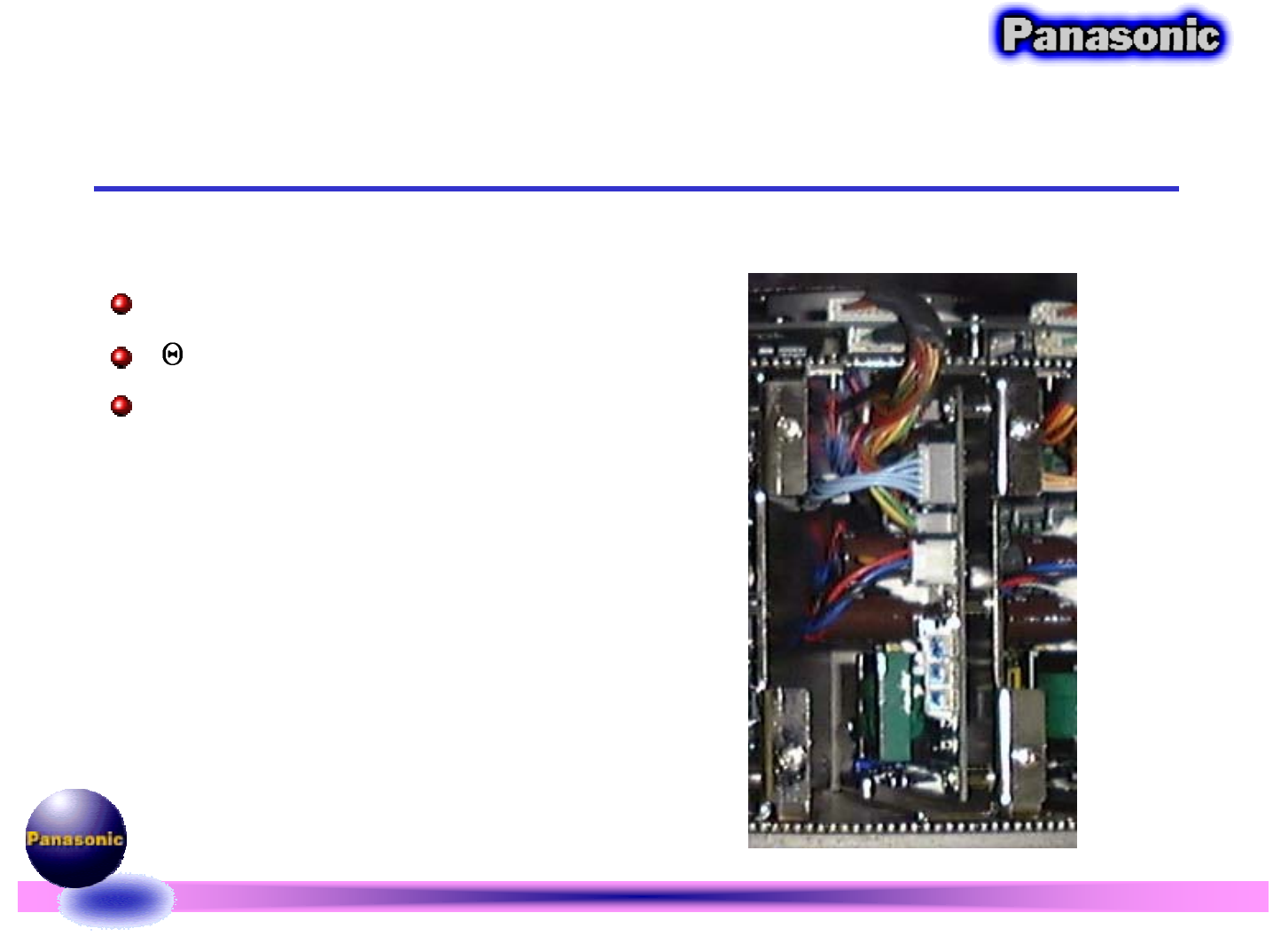

P8000控制箱的介绍
轴马达的控制
P343驱动器的更换
