1. 机器 INDEX 十六个工位的介绍 : ST1- 吸着位 大型部品 , 吸着高度切换 ST2,3- 空位 吸嘴会中 心 ST4-Line Sensor ( 测定部品的厚度 ST5-Parts Camera 部品识别 有大 小视野 ST6,7,8- 元件贴 装角度的回转 ST9- 贴装位 贴装吹气 ST10,11,12-Nozzle 选 择角度回转 ST12(Nozzle Origin, Motor Origin, 不良品 的抛弃 …
第二部分 基础内容的介绍
机器
INDEX
十六个工位的介
绍
机器凸轮的配置
机器初期设定数据的讲解
1.
机器
INDEX

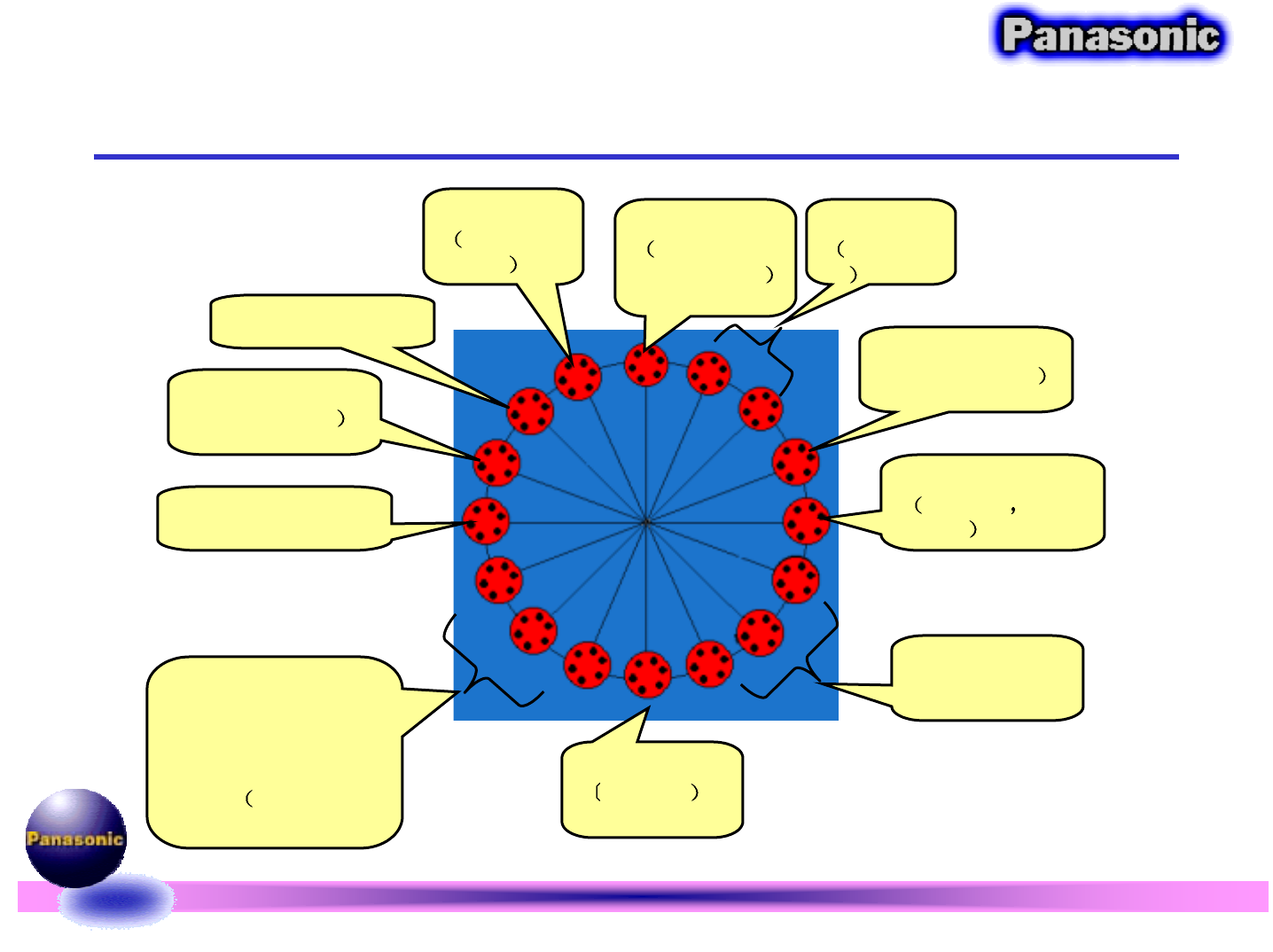

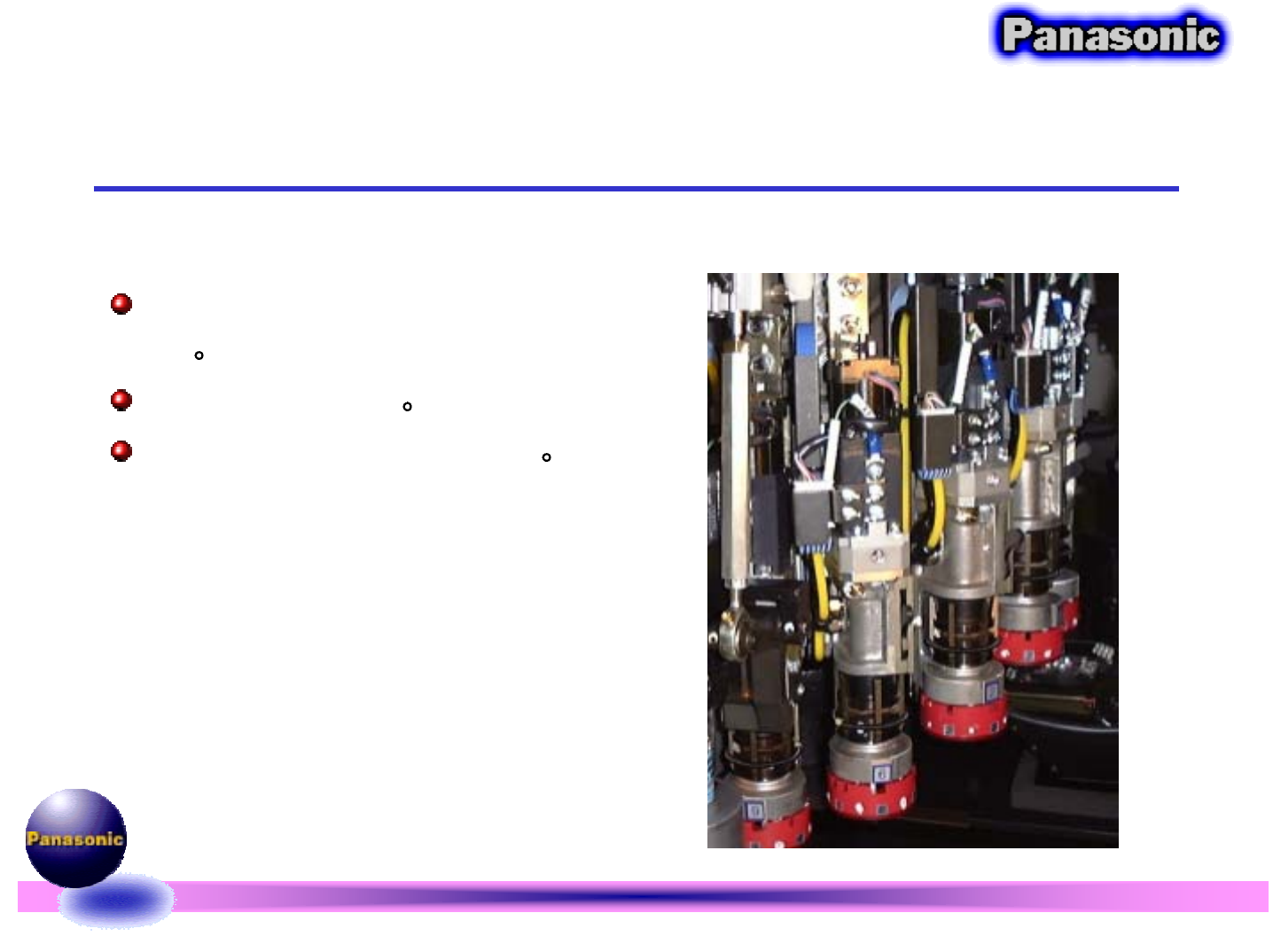

十六个工位的介绍
:
ST1- 吸着位
大型部品,
吸着高度切换
ST2,3-空位
吸嘴会中
心
ST4-Line Sensor
(测定部品的厚度
ST5-Parts Camera
部品识别 有大
小视野
ST6,7,8-元件贴
装角度的回转
ST9-贴装位
贴装吹气
ST10,11,12-Nozzle选
择角度回转
ST12(Nozzle Origin,
Motor Origin, 不良品
的抛弃
Dust Box)
ST13-Nozzle Return
ST14-吸嘴选择后
确认(3个传感器
ST16-空位
吸嘴做吸
着准备
ST15-Nozzle Turn
2.

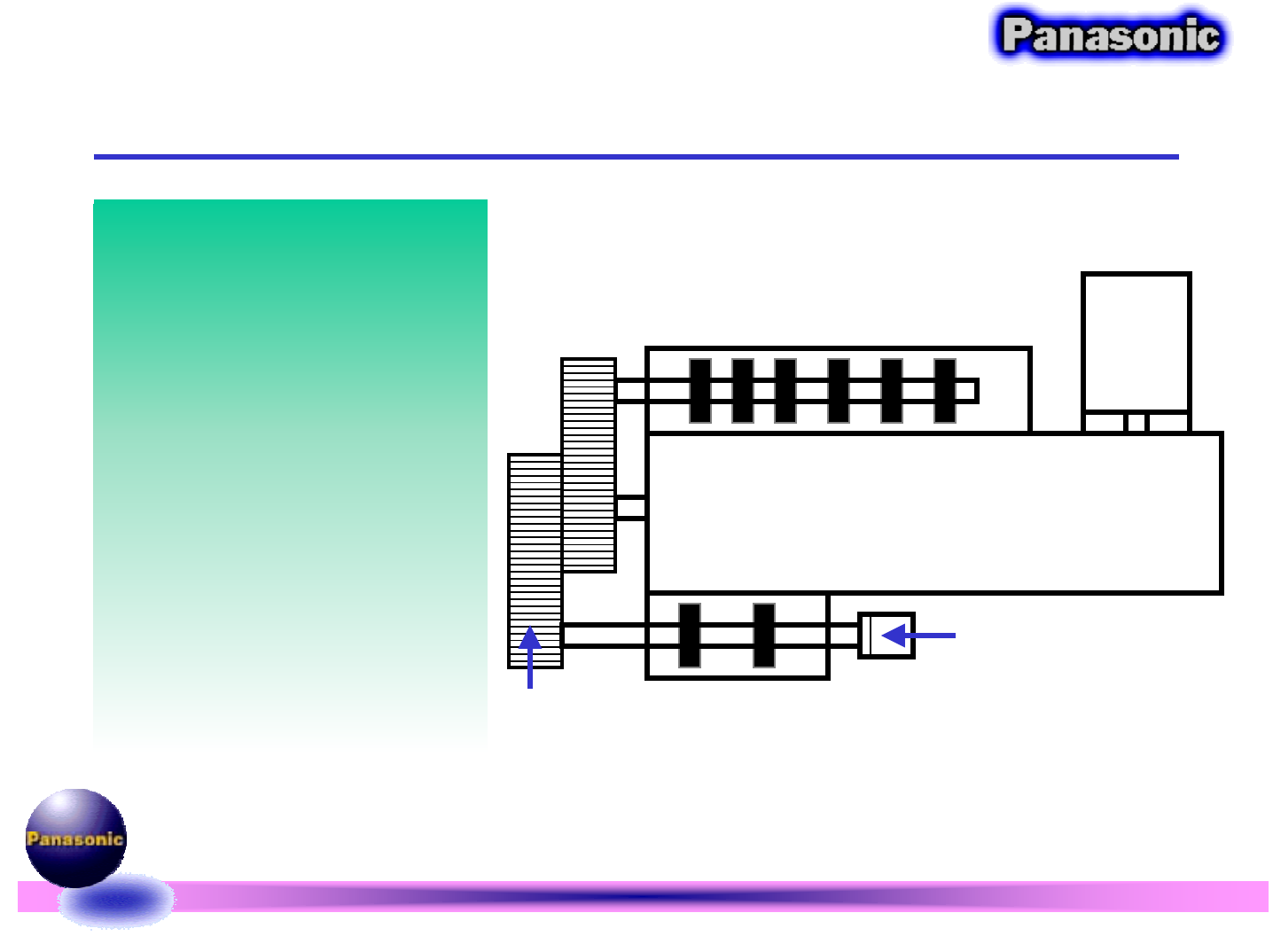

机器凸轮的配置
H
轴
INDEX+
减速箱
同步皮带
编码器
1.
低速
Feeder
的
Cam
2.
高速
Feeder
的
Cam
3.
吸着用的
Cam
4.Nozzle Turn
的
Cam
5.Nozzle Return
的
Cam
6.Cutter
动作的
Cam
7.
不良品排除用的
Cam
8.
装着 用的
Cam
6 5 4 3 2 1
8
7
