第三 部分 机器点 检 内容 Nozzle Unit 的拆卸 吸着及装着段差的确认和调 整 Line Sensor 交换和调整 吸着和贴装高度 真空和吹气压力的确认 各个 Stop 间隙的确 认 共 8 个 各传感器 位 置 及状态确认 各机 械撞块间隙确认 吸嘴选择部 的间隙确认 料架进给推杆高度确认 切刀状态确认及调整
3.
机器初期设定数据的讲解
1
Machine Offset( X,Y)--X-Y Table的原点补正
2 Z Origin Adjust(ZL,ZR)-- Z轴原点的补正
3 Pickup Y offset-- Y方向吸着补正
针对所有料架
4 Distinct Mark Sensor-- Bad Mark Sensor与贴
装位置的补正值
5 Mount Height-- 贴装高度的补正值
针对X-Y Table的原点
6 Convey Height-- X-Y Table传板高度补正值
针对X-Y Table的原点
7 Pick Up Height(ZL,ZR)-- 吸着高度补正值
8 PCB Loading (Unloading) Wait–
到规定时间不传板发生PCB WAIT ERROR
9 Loader Timer--
为了平衡机器的工作时间而设置的等待时间

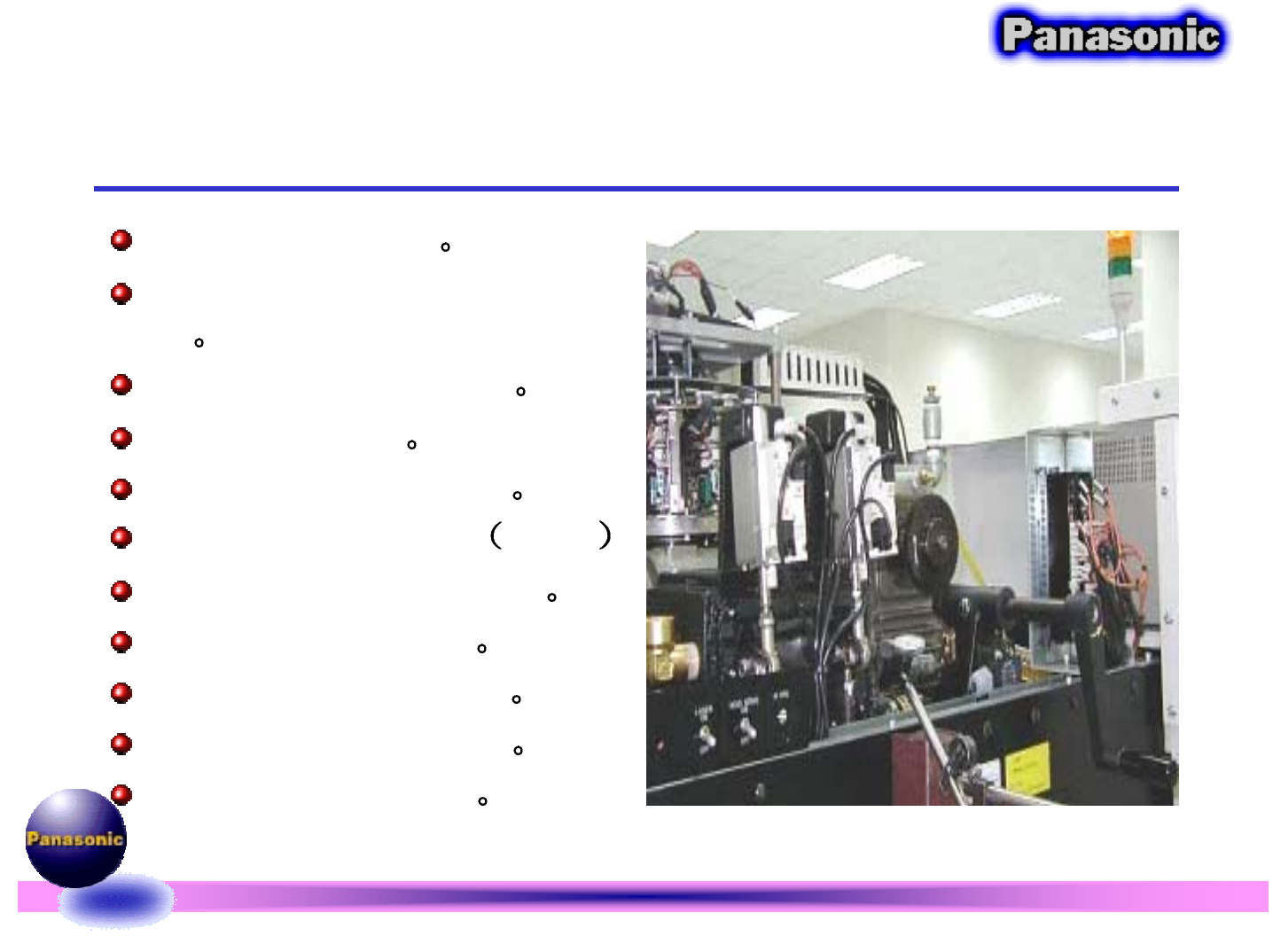

第三部分 机器点检内容
Nozzle Unit
的拆卸
吸着及装着段差的确认和调
整
Line Sensor
交换和调整
吸着和贴装高度
真空和吹气压力的确认
各个
Stop
间隙的确认 共
8
个
各传感器位置及状态确认
各机械撞块间隙确认
吸嘴选择部的间隙确认
料架进给推杆高度确认
切刀状态确认及调整

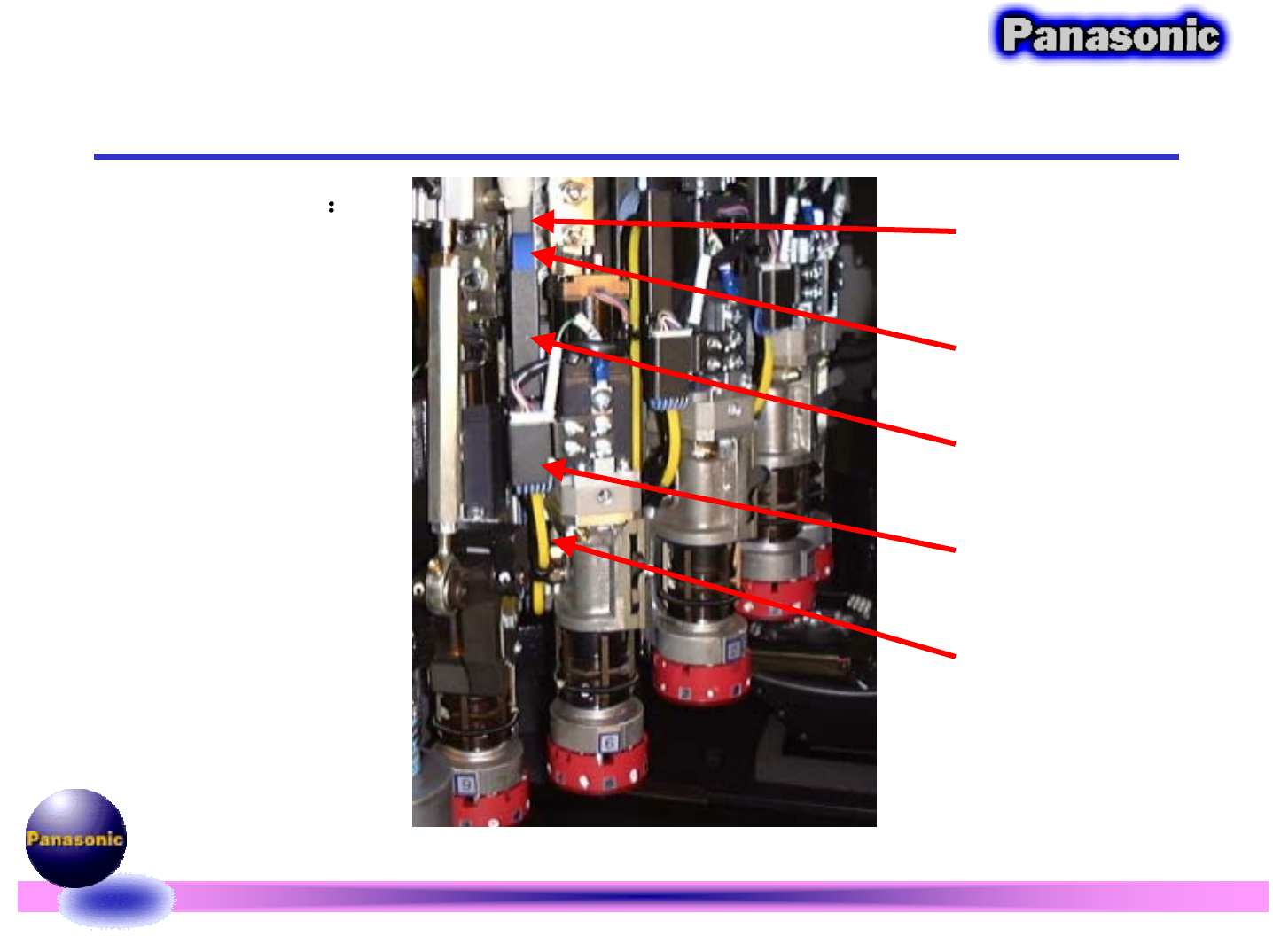

1.Nozzle Unit
的拆卸和安装
Nozzle
的拆卸
Duct(C)
Flat Cable
Duct(D)
Cover Plate
Air hose(2)
