信捷云平台-云智造（V5.2）用户手册 7 配置

7. 配置

平台设备建立步骤：“新建项目”→“进入配置”→“新增设备”→“新增数据块”（或“同步”）→

→“数据加工中心”导入数据。

7.1 项目配置

首先点“新建项目”，录入项目名称，可选择定位，点击保存即可完成添加。然后点“进入配置”，

参看 7.1.1 设备配置操作。

信捷云平台-云智造（V5.2）用户手册 7 配置

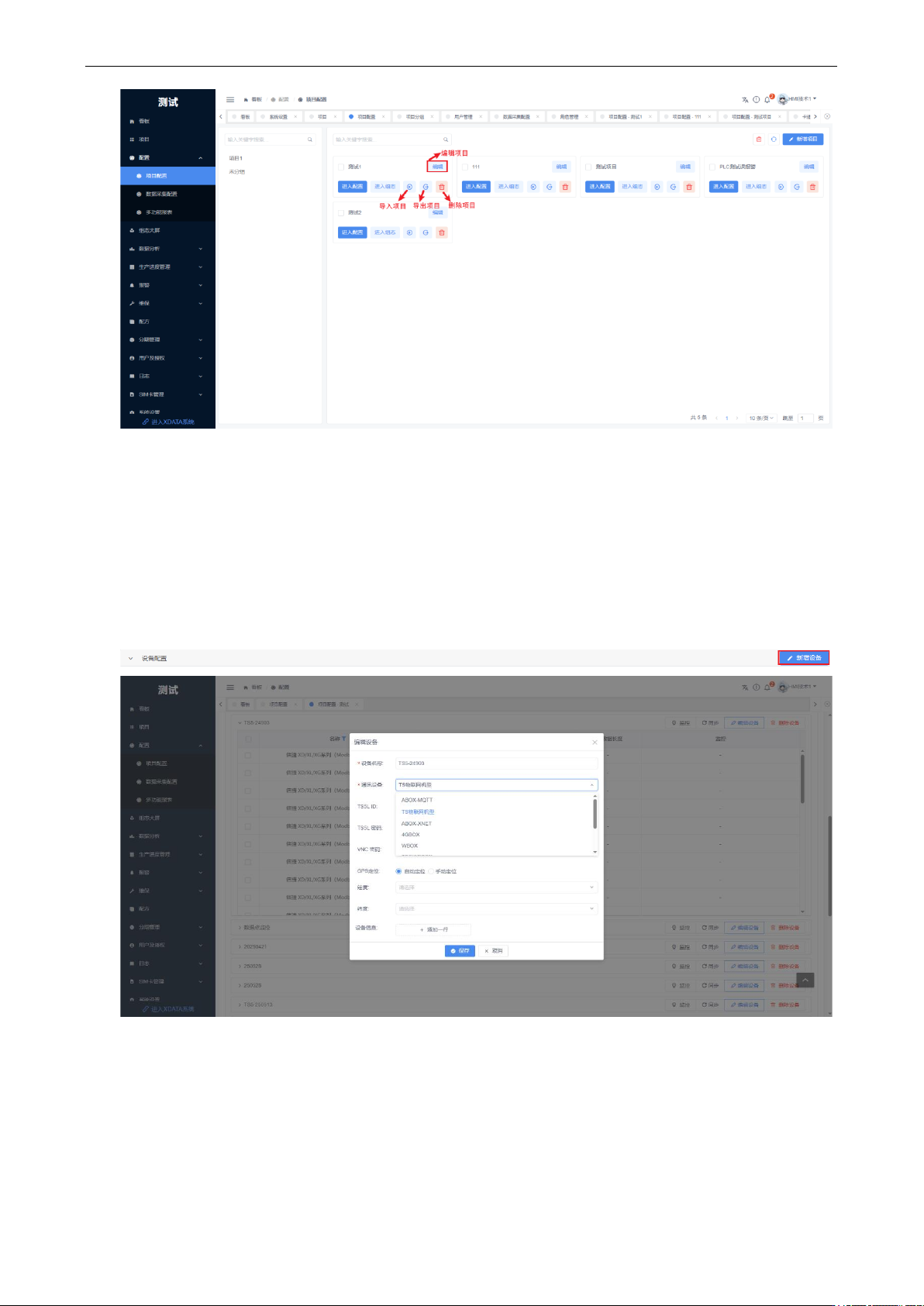

项目支持导入、导出、删除、编辑，方便操作。点击箭头进入配置编辑界面。

项目配置具体分为 6 个配置模块：设备配置、项目组态配置、报警源配置、设备状态统计、条件赋值、

报表。

7.1.1 设备配置

、

新增设备

点击“新增设备”，录入设备信息，红色“*”号为必填信息，设备 ID、密码与连接设备一致，录入

完成后点击底部“保存”完成添加。

Step1：通讯设备

可以选择对应的通讯设备：ABOX、TS5 物联网机型、4GBOX、WBOX、TBOX/GBOX、XG 系列

/XD/XL 以太网机型、TGM 系列透传 XD 系列 PLC、LAN Modbus TCP。

 4GBOX、WBOX、TBOX/GBOX、XG 系列/XD/XL 以太网机型需填写 BOX 的 ID、密码。

 ABOX 系列网关产品（包括 ABOX-4G，ABOX-W、ABOX-U）支持两种协议：ABOX-XNET、

以及 ABOX-MQTT。

 TS5 物联网机型需填写 TS5 的 ID、密码以及 VNC 密码。

信捷云平台-云智造（V5.2）用户手册 7 配置

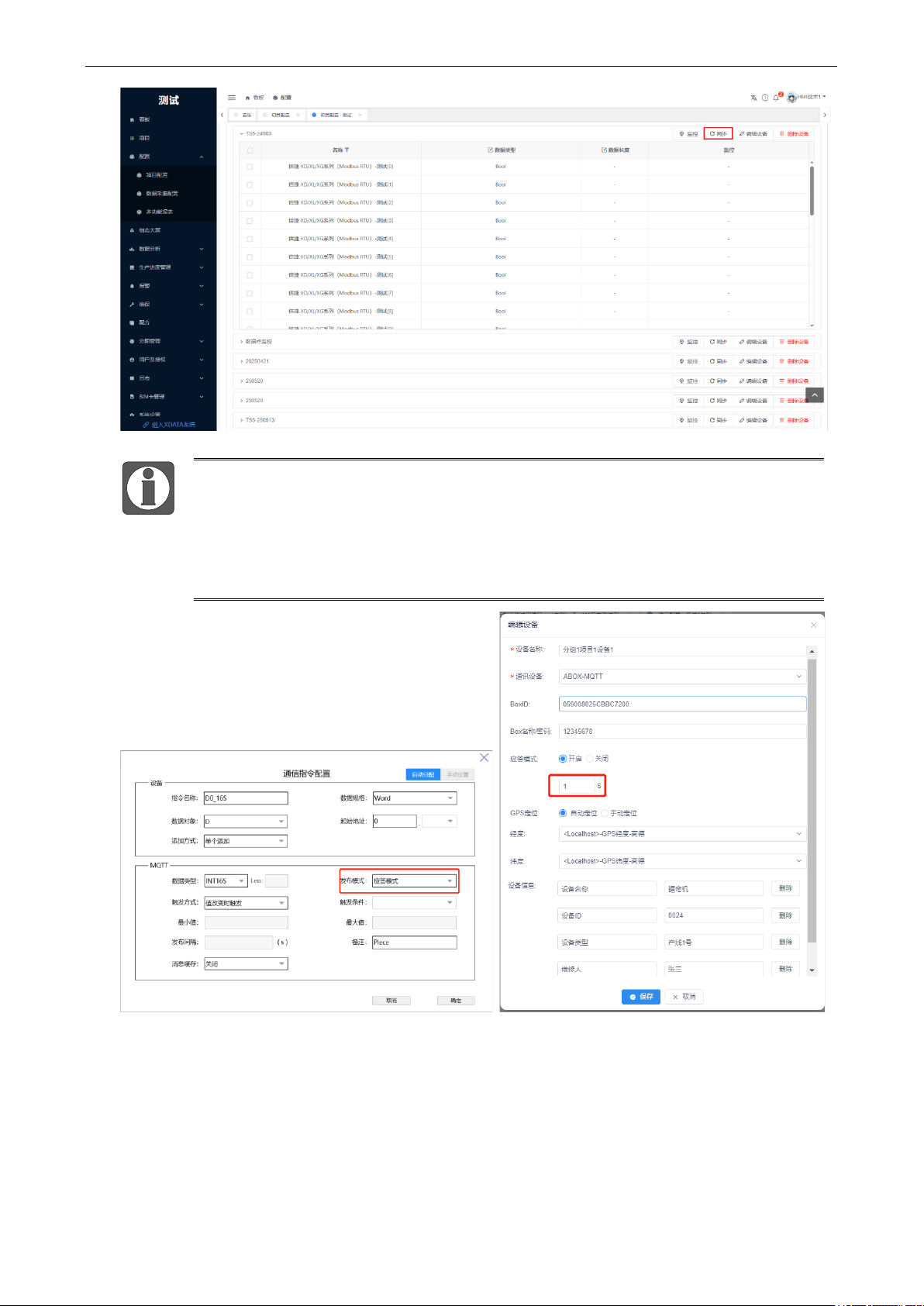

 若在 BoxManager 中配置数据点过程中启用了 MQTT 协议通讯，在平台中就可以

选择 ABOX-MQTT 设备，点击同步（如上图箭头所示），就可以同步 ABOX 中

的数据配置表，省去平台二次编辑的过程。ABOX 详细配置参考《A-BOX(-

U/4G/W)远程通讯模块用户手册》。

 ABOX-MQTT 协议通讯“应答模式”，开启应答模式，平台会根据应答时间，定

时请求 ABOX 中发布模式为“应答模式”的数据点。（如图 A、B 所示）

图 A 图 B

 TGM 系列透传 XD 系列 PLC ，需填写网络号、站点号、BOXID、TGM 屏的密码，网络号和站

点号是 TGM 触摸屏和 PLC 配置 xnet 通讯时配置的 xnet 的参数，BOXID、BOX 密码输入触摸

屏的 ID 和密码。
