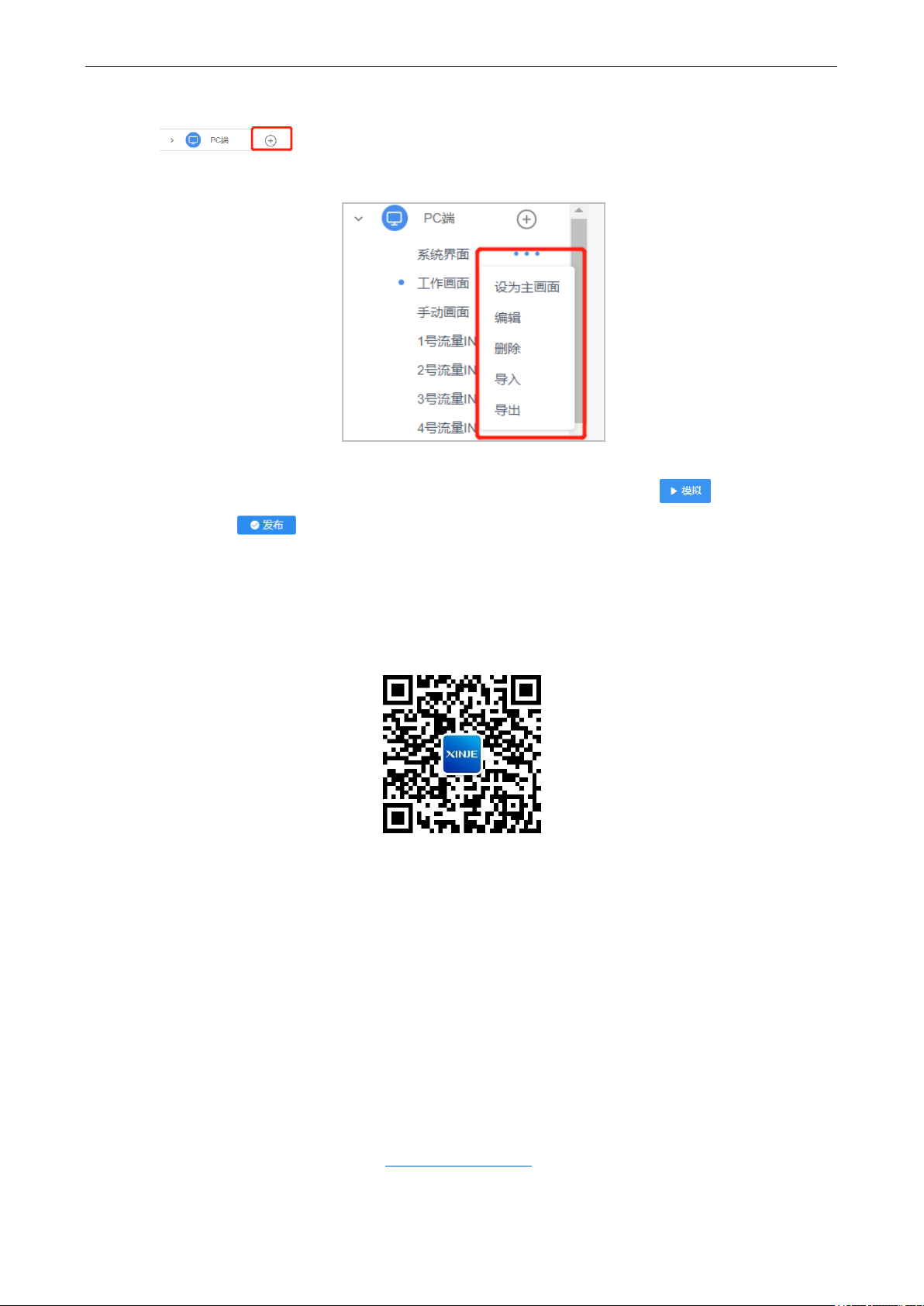

7.2.1 画面编辑快速入门
点击 ，录入画面名称。若不编辑手机端组态，则手机端默认显示 PC 组态画面。
添加手机端编辑完成，手机上显示新增的手机端组态监控画面，不会显示 PC 端组态。画面信息可
删除、编辑、导入、导出。
点击新建画面进入组态编辑界面。可利用功能栏现有控件及上方功能键进行丰富的组态编辑，鼠标
选中控件，按住直接拖拉至编辑区，双击修改配置属性。编辑完成可以点击 查看组态效
果，完成后点击 有效。
7.2.2 控件介绍
更详细的控件使用方式请搜索或扫描下方二维码关注“信捷技术”公众号点击“工业互联网”版
块。
7.2.2.1 基础元件
基础元件：直线，圆，矩形，文本，图片，折线，多边形（折线/多边形 Ctrl+鼠标左键结束绘制），
表格。鼠标拖拉至编辑区，双击修改属性，可放大缩小。
7.2.2.2 基础控件
基础控件：按钮、指示灯、按钮指示灯、数据显示、数据输入、数据控制、组合框输入、滑动输
入、画面跳转、变量图片。
注：多重背景变量功能应用操作参看 7.2.2.6 多重变量控件。
信捷云平台-云智造（V5.2）用户手册 7 配置
32
按钮/指示灯/按钮指示灯
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、显示状态、控件样式、标签文本。
注：图片状态即对应数据源处指示灯显示的状态。
数据源
对按钮指示灯进行数据点绑定、执行事件选择。
注：字变量按位索引及将字变量类型拆成 16/32 位，可单独对其中某一位进行操
作。
执行事件：包括取反，置位，复位，设置常数，递增，递减。
支持字变量多状态指示灯。
控制设置
条件使能满足配置条件才能在组态界面对控件进行操作。
注：条件使能，当满足配置条件时，控件才可以操作。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
数据输入/数据显示
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、文本样式。
数据源
可以进行变量绑定、单位显示、变量名称显示、显示设置（整数位/小数位保留，
上下限限制）。
注：单位/变量名称会读取设备配置中数据点的信息。
显示设置，只显示设定的整数位，小数位，例如设置当前值为 1234.56 设置整
数位 3 位整数位 1 位，显示值即为 234.5；设置了小数输入值 12.3，实际写入
寄存器值为 123。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
数值控制
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、文本样式。
数据源
可以进行变量绑定、变量名称显示、执行设置、显示设置。
功能实现：设置 ，配置完成后，每次点击上下调节按钮，即可按预设值对
变量地址进行加减运算。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
组合输入
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、文本样式。
信捷云平台-云智造（V5.2）用户手册 7 配置
33
名称
功能说明
数据源
可以进行变量绑定、变量名称显示、执行设置、显示设置。
功能实现：根据变量地址的预设值显示不同的字符，例如 D0=0 时，显示字符“无
锡”，D0=1 时，显示字符“信捷”。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
滑动输入
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、文本样式。
数据源
可以进行变量绑定、变量名称显示、滑动设置（可以设置滑动上限滑动的方式）。
注：滑动设置分为节点滑动和比例滑动，节点滑动：根据设置的节数，根据上下限
计算出每节设定的值；比例滑动：最小滑动为上下限范围 1%。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
画面跳转
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、标签文本。
数据源
可以进行弹出画面/画面跳转绑定、弹出/跳转画面的选择。
注：弹出框的关闭需要用高级控件—功能键来完成。
