信捷云平台-云智造（V5.2）用户手册 7 配置
40
② “监控地址”
Step1
：
我的账号>>应用信息中>>复制 AppKey 到“视频”控件“AppKey”中；
Step2
：
我的账号>>应用信息中>>复制 Secret 到“视频”控件“Secret”中；
Step3
：
设备列表>>监控地址>>复制地址测试内直播源地址到“视频”控件中。
信捷云平台-云智造（V5.2）用户手册 7 配置
41
7.2.2.6 多重变量控件
控件新增“启用多重变量背景”功能，启用此功能后，可选择所配置的多重变量背景任务并绑定背
景变量（列），并通过多重变量控件进行变量组（行）的选择。
变量指定控件 ：按钮控件，配置多重变量背景任务及变量组（行），可使当前组态画面内，绑
定相同变量背景任务的控件，显示变量指定控件所绑定的变量组。
变量选择控件 ：下拉列表选择控件，配置多重变量背景任务。点击此控件时，下拉展示配置背
景任务下的全部变量组（行）名称，选择变量组（行）名称后，可使当前组态画面内，绑定相同变
量背景任务的控件，显示变量指定控件所绑定的变量组。
变量索引名控件 ：文本显示控件，配置多重变量背景任务。用于显示当前页面中，与该控
件所多重变量背景任务所选中的变量组（行）名称。
信捷云平台-云智造（V5.2）用户手册 7 配置
42

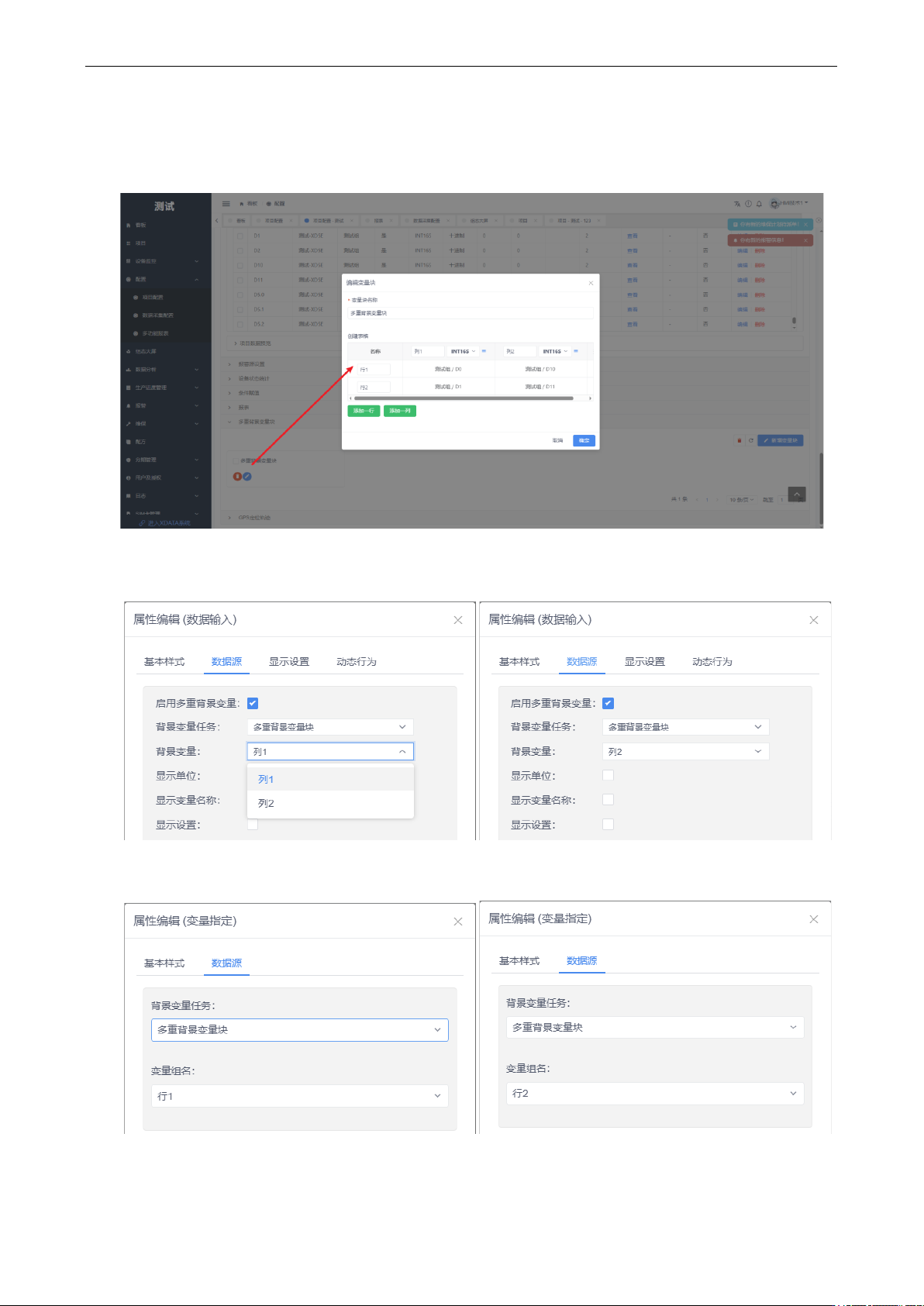

例：一个数据输入/显示不同地址
1
、
在“项目配置”-“多重背景变量块”-“新建变量块”，设置 2 行 2列，第一行地址分别是 D0、
D10，第二行地址分别为 D1、D11：
2
、
“项目配置”-“进入组态”-“基础控件”，鼠标拖动 2 个“数据输入”至组态页面，数据源设
置如图：
3
、
添加 2 个“变量指定”至组态页面，数据源设置如图：
