信捷云平台-云智造（V5.2）用户手册 7 配置
33

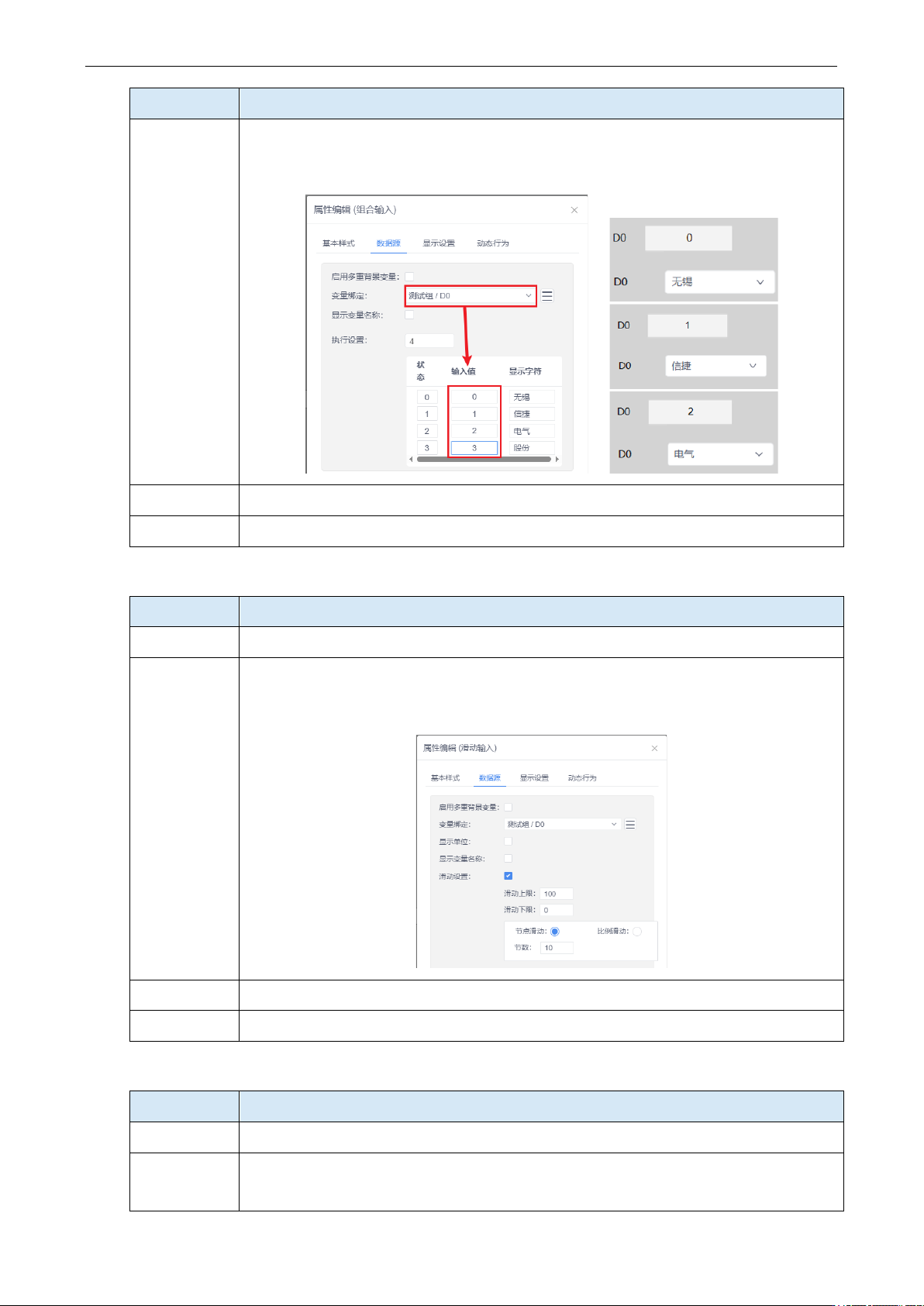

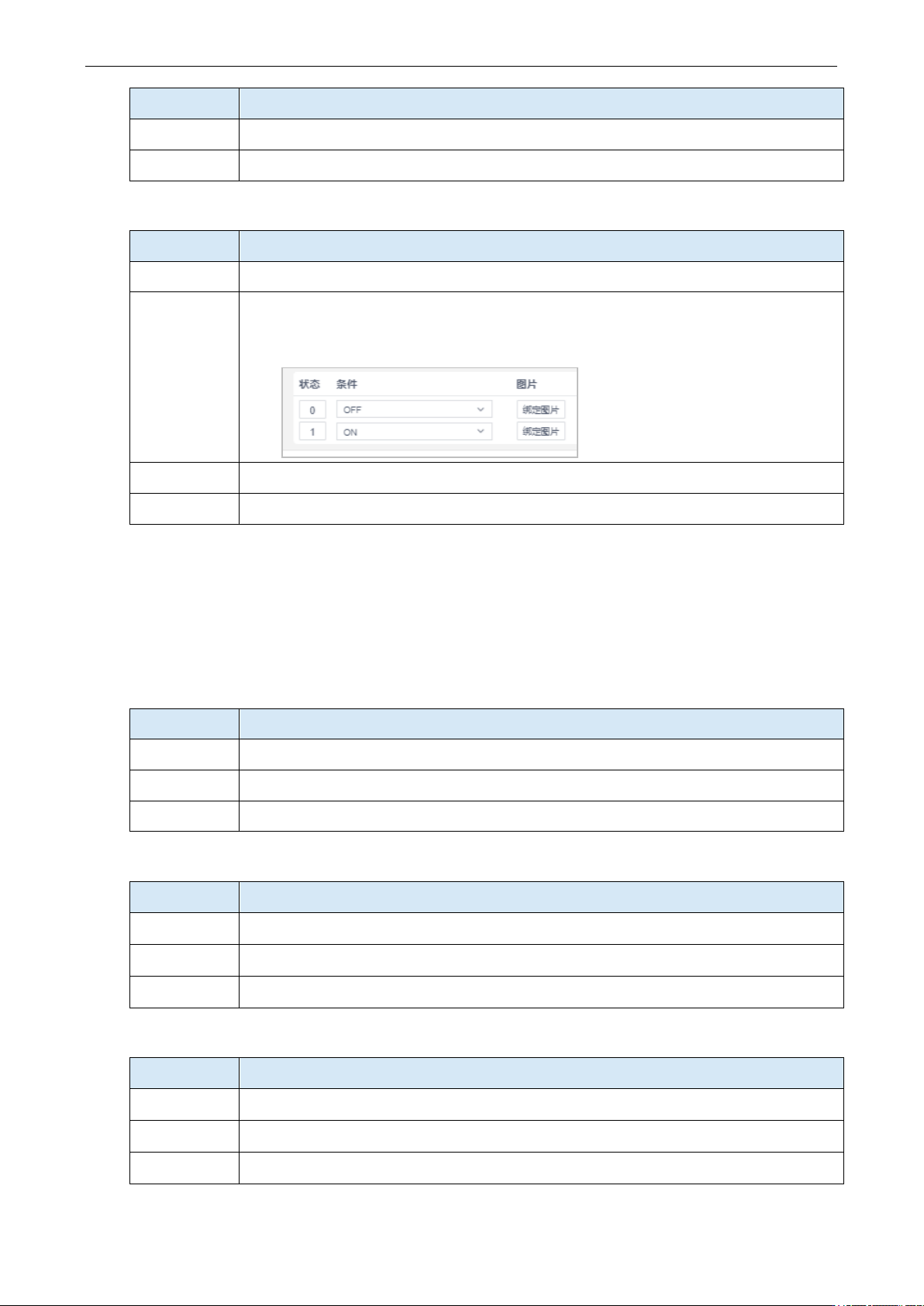

名称
功能说明
数据源
可以进行变量绑定、变量名称显示、执行设置、显示设置。
功能实现：根据变量地址的预设值显示不同的字符，例如 D0=0 时，显示字符“无
锡”，D0=1 时，显示字符“信捷”。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
滑动输入
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、文本样式。
数据源
可以进行变量绑定、变量名称显示、滑动设置（可以设置滑动上限滑动的方式）。
注：滑动设置分为节点滑动和比例滑动，节点滑动：根据设置的节数，根据上下限
计算出每节设定的值；比例滑动：最小滑动为上下限范围 1%。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
画面跳转
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件样式、标签文本。
数据源
可以进行弹出画面/画面跳转绑定、弹出/跳转画面的选择。
注：弹出框的关闭需要用高级控件—功能键来完成。
信捷云平台-云智造（V5.2）用户手册 7 配置
34
名称
功能说明
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
变量图片
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度。
数据源
对变量图片数据点绑定、状态数选择、满足状态展现的图片选择。
注：字变量按位索引及将字变量类型拆成 16/32 位单独对其中某一位进行操作。
控件会根据条件显示绑定的图片。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
动态行为
可以根据设定条件/比例移动将控件在组态界面上移/旋转。
7.2.2.3 高级控件
高级控件：环形图、棒图、流体、轮播动画、历史曲线、实时曲线、日期时间、实时事件、历史事
件、天气、视频控件、功能键、功能域。拖拉至编辑区，双击修改属性。视频监控中调用的地址为
萤石云的视频直播地址。（目前只能调用萤石云的视频直播）
仪表盘
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度。
一般属性
对控件进行填充方式设置、最大最小值设置、变量绑定。
扩展属性
刻度设置、显示百分比设置、达到上下限变色设置。
环形图/柱状图
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、控件填充色/背景色/边框色设置。
一般属性
对控件进行填充方式设置、最大最小值设置、变量绑定。
扩展属性
刻度设置、显示百分比设置、达到上下限变色设置。
流体（Ctrl+鼠标左键结束绘制）
名称
功能说明
基本样式
可以设置位置、透明度、流体样式设置。
流动使能
对流体流动方式选择。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
信捷云平台-云智造（V5.2）用户手册 7 配置
35
变量图片
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度。
动画素材
添加动画素材图片。
动画设置
对动画素材图片切换轮播方式设置。
注：单程模式：绑定的素材图片进行 0-1-2 循环切换。往返模式：绑定的素材图片
进行 0-1-2-1-0 循环切换。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
历史曲线
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、样式（折线图/柱状图/行程图）、刷新周期
设置。
注：刷新周期设置，可以设置秒/分/时/日/月/年，只有在前端组态打开的时候记录
数据点，组态关闭重新打开，会重新进行统计计算。即此数据不记录数据库。
数据源
进行曲线变量进行添加，和曲线颜色设置。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
实时曲线
名称
功能说明
基本样式
可以设置位置、大小、角度、透明度、样式（折线图/柱状图/饼图）。
数据源
进行曲线变量进行添加，和曲线颜色设置（前端组态 2s 刷新一次最新数据）。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
日期时间
名称
功能说明
基本样式
可以设置位置、文字样式、透明度。
数据显示
可以选择显示日期+时间/日期/时间。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
滚屏文字
名称
功能说明
基本样式
可以设置位置、文字样式、透明度、背景色、滚屏文字内容。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
内嵌网页
名称
功能说明
基本样式
可以设置位置、透明度、网页加载网址。
显示设置
条件显示满足配置条件才能在组态界面显示此控件。
