信捷云平台—云智造（V5.2）用户手册（MC09 20260615 2.0）-2026.6.15.pdf - 第35页
信捷云平台 - 云智造（ V5 .2 ）用户手 册 7 配置 29 7.1.8 GPS 定位轨迹 点击“新增轨迹 ”进入轨 迹配置页面。设 置经纬度 数据采集方式： 周期性采 集、条件性采集 、指定 时间采集。点击 ‘添加一 行’可新增一 条 GPS 轨迹，可分 别设置经纬度 数据点位， 以及轨迹颜色 。
信捷云平台-云智造（V5.2）用户手册 7 配置
28
项目
功能说明
周期性
写入值按照设定周期对（被写入）数据进行赋值。
条件性
写入值按照设定逻辑条件对（被写入）数据进行赋值。
源数据
可选择给目标数据地址写入常数或变量（选择其他或同一网关下设备的变量
数据点）。
目标数据
即被写入数据的地址。
7.1.6 报表
点击“新增报表”，录入名称、数据，云端自动计算生成年、月、日报表，可在 9.3 报表查看。
绑定数据点只需要是 PLC 中产量累计寄存器，不需要 PLC 做每日运算生成每天产量，
平台每日基于寄存器累计数值做差值计算，生成当日产量数据。
7.1.7 多重变量背景
点击“新增变量块”进入变量块配置页面。多重变量背景主要用于单个组态控件绑定一组数据点，
通过变量选择控件指定具体变量进行显示。具体应用操作参看 7.2.2.6 多重变量控件。
项目
功能说明
添加一列
添加一列变量，相同列表示相同的数据含义。组态绑定时，绑定列名。
添加一行
添加一行变量，每行表示一组新的数据点。组态绑定时，用于指定该组态所绑变量
组中的具体数据点。
信捷云平台-云智造（V5.2）用户手册 7 配置
29

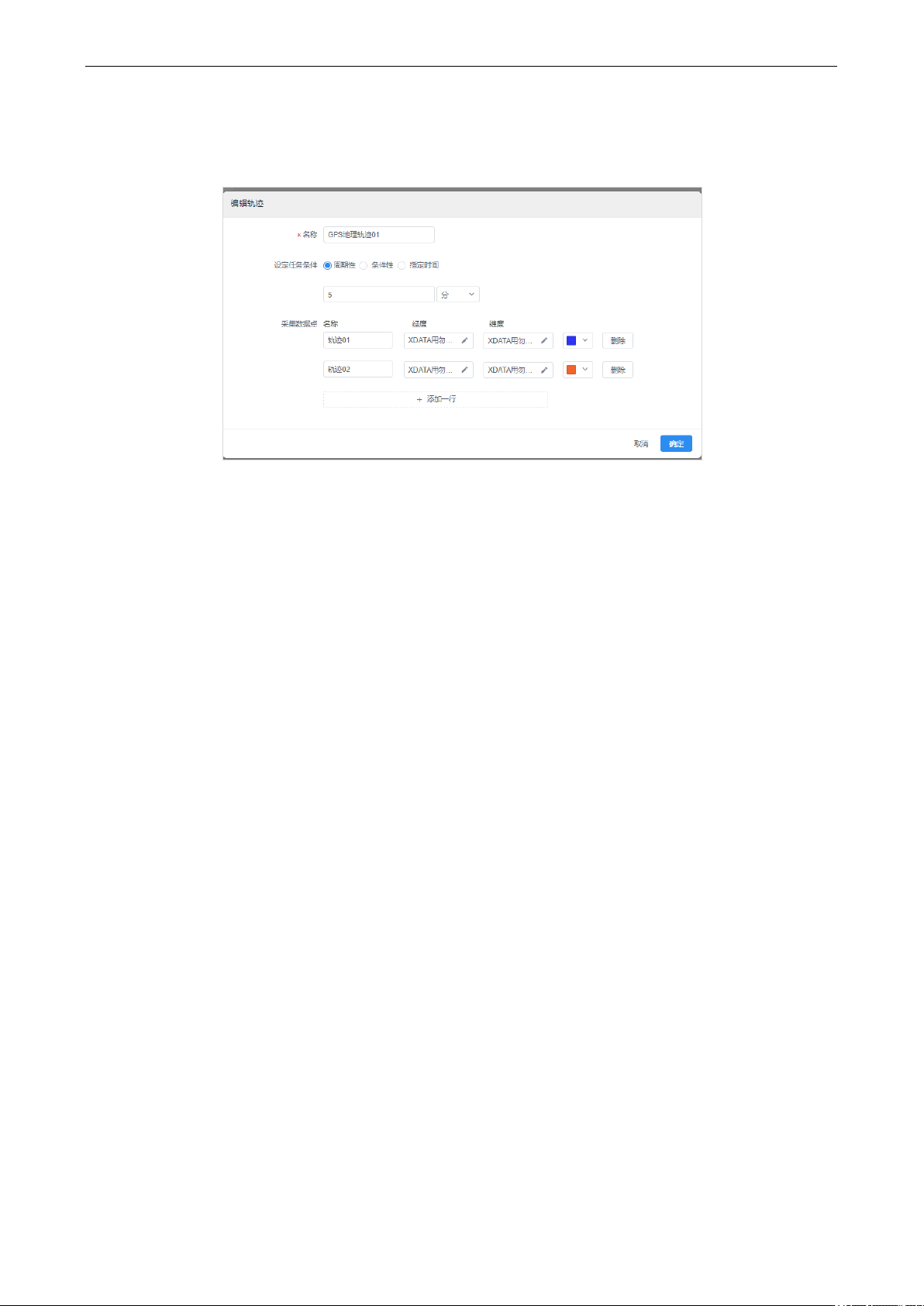

7.1.8 GPS 定位轨迹
点击“新增轨迹”进入轨迹配置页面。设置经纬度数据采集方式：周期性采集、条件性采集、指定
时间采集。点击‘添加一行’可新增一条 GPS 轨迹，可分别设置经纬度数据点位，以及轨迹颜色。
信捷云平台-云智造（V5.2）用户手册 7 配置
30
7.2 组态页面配置
页面组态配置如图，配置→项目配置→进入组态进行配置。
进入组态后如图所示有类似触摸屏软件编辑器的界面。
序号
名称
功能说明
①
工具栏
可以用于组态界面图层，以及控件对齐，组合等操作。
②
页面添加栏
可以新增页面，以及对页面导入导出等操作。
③
控件栏
提供控制元件，供客户画组态界面，通过鼠标拖拽至画面，双击元件进行
数据点绑定等操作。
④
图库
支持自定义图库上传，图片格式支持 png，jpg，gif，bmp，大小不能超过
1M。
⑤
模拟发布
组态编辑完成，可以在编辑区仿真，发布组态工程。
