信捷云平台-云智造（V5.2）用户手册 13 配方
74

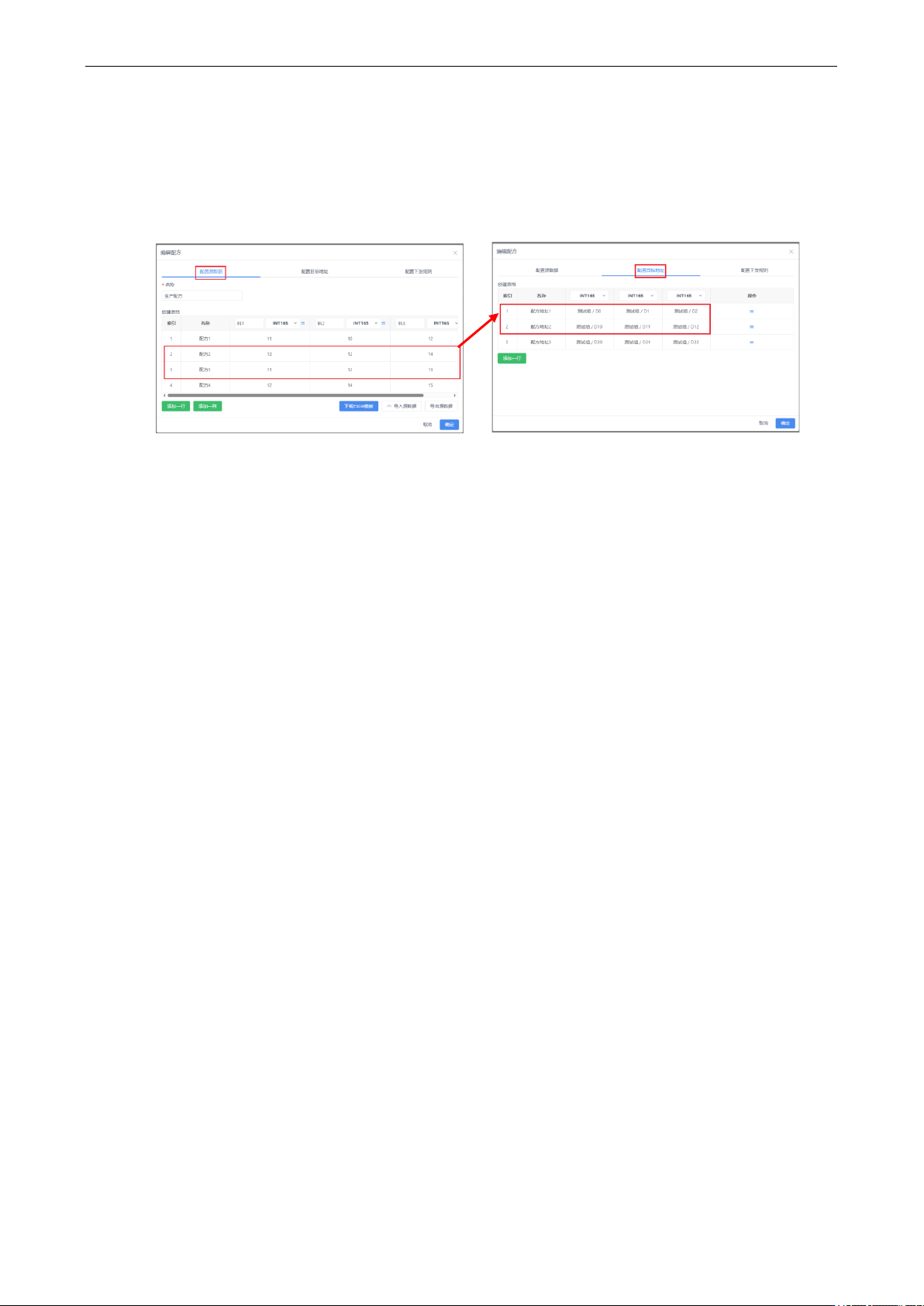

例 2：目标地址起始索引配置：常数、2
源地址长度 配置：常数、2
目标地址起始索引配置：常数、1
此时当满足条件时，就会将“配置源数据”栏第 2~3 行数据下发给“配置目标地址”栏第 1~2 行配
置的寄存器。
例 3：源地址，起始地址，目标地址绑定的是变量，此时会根据寄存器的值作为条件，实现源地址对
目标地址的下发。
注：若目标地址起始索引绑定的变量是“中文字符”类型，则对索引名称进行筛选。
信捷云平台-云智造（V5.2）用户手册 13 配方
75
14. MQTT 通讯故障
助力客户完成 MQTT 协议二次开发，便于排查通讯连接、集成显示等问题。
14.1 订阅

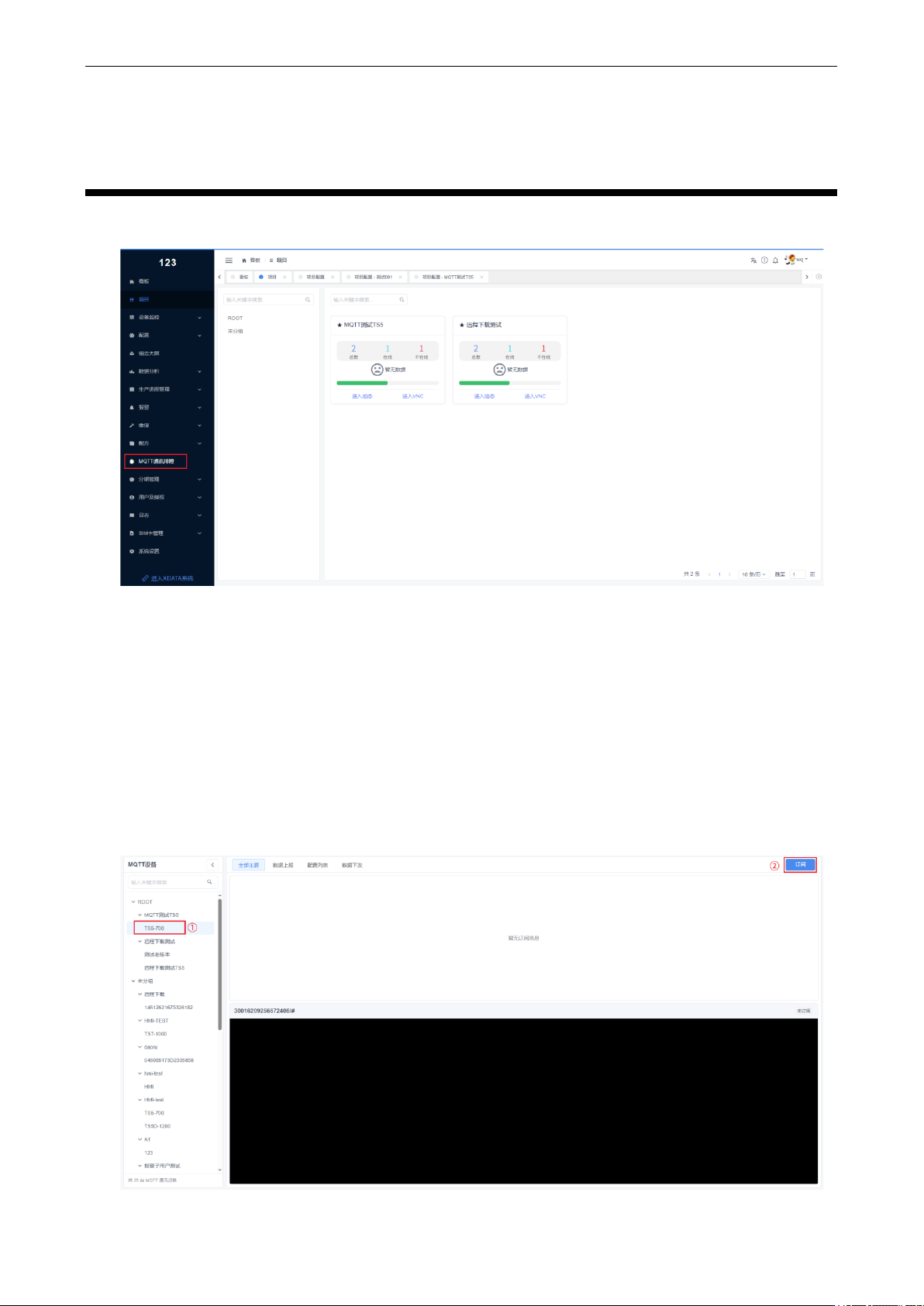

进入 MQTT 通讯故障页面，左侧栏可查找项目、设备。选择主题再点击“订阅”，点“静默”可停
止订阅，关闭网页后会自动断开所有订阅。
以 TS5-700-E 为例：
1
、
TS5-00-E 完成联网配置后，云平台项目新增设备，输入设备名称、TS5-700-E 的设备 ID 和密码等
参数，屏画面放置数值控件[PSW0]。
2
、
云平台进入“MQTT 通讯故障”页面，选择要调试的设备名称，点“订阅”。
信捷云平台-云智造（V5.2）用户手册 13 配方
76
3
、

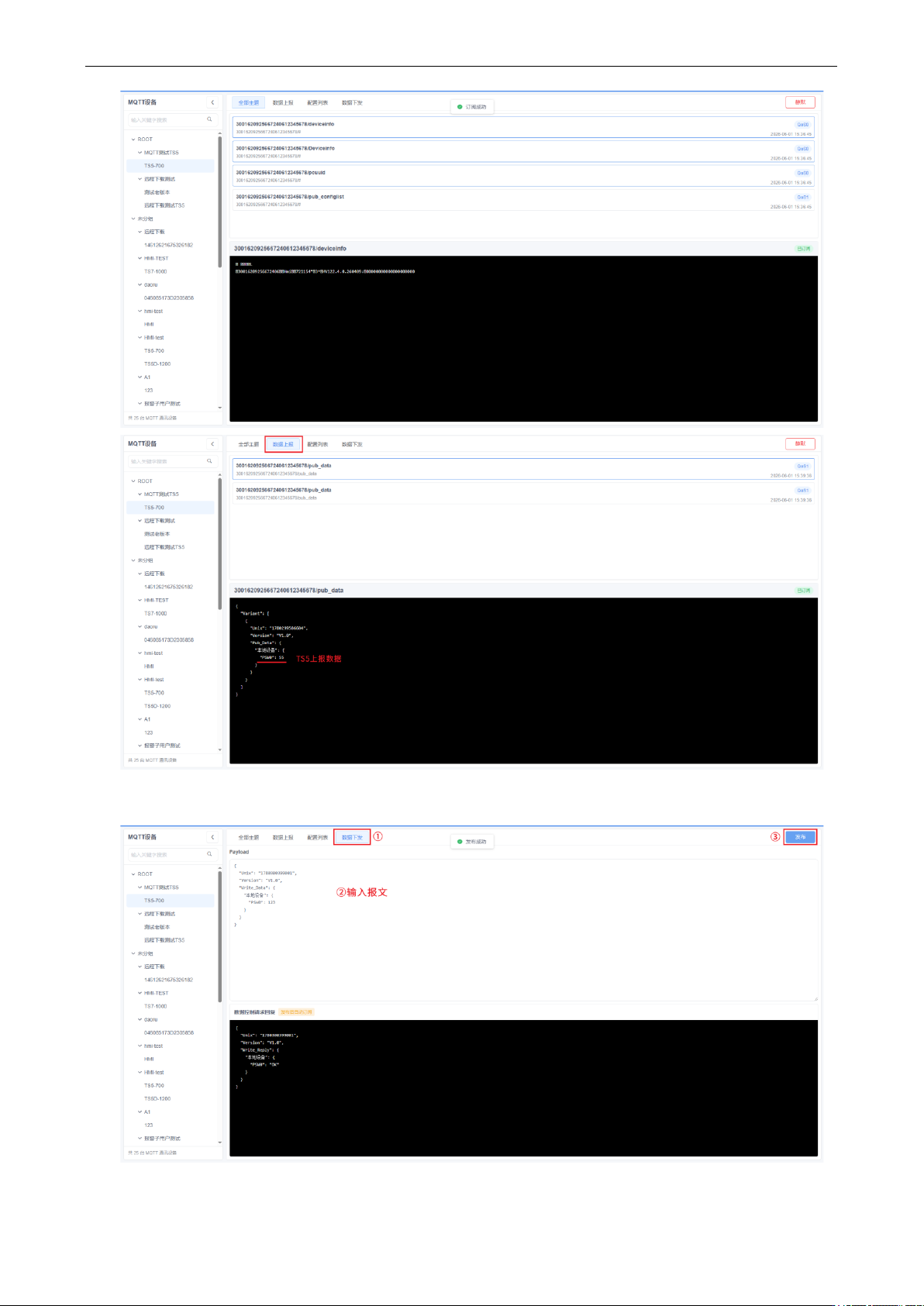

数据下发给 TS5 屏需要输入正确的报文格式，否则点“发布”会提示“请输入合法 JSON”。
MQTT 报文详解参看 TS 屏用户手册《TouchWin Pro 编辑软件用户手册》8-6-5 章节。
