信捷云平台-云智造（V5.2）用户手册 7 配置
42
例：一个数据输入/显示不同地址
1
、
在“项目配置”-“多重背景变量块”-“新建变量块”，设置 2 行 2列，第一行地址分别是 D0、
D10，第二行地址分别为 D1、D11：
2
、
“项目配置”-“进入组态”-“基础控件”，鼠标拖动 2 个“数据输入”至组态页面，数据源设
置如图：
3
、
添加 2 个“变量指定”至组态页面，数据源设置如图：
信捷云平台-云智造（V5.2）用户手册 7 配置
43
4
、

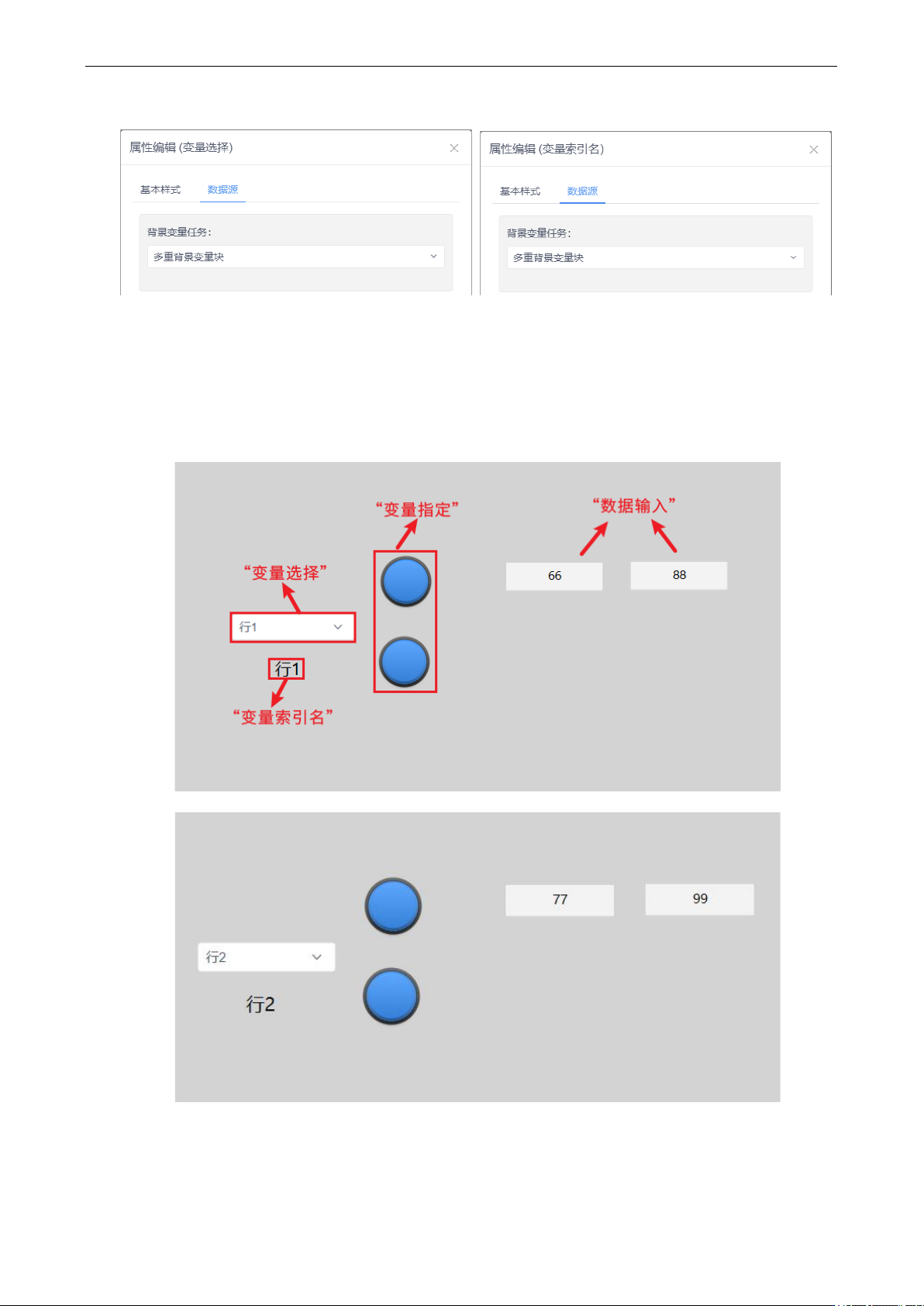

添加 1 个“变量选择”和“变量索引名”至组态页面，数据源设置如图：
5
、
“项目”-“进入组态”，当“变量选择”控件选“行 1”/点击标“行 1”的“变量指定”控件
时，数据输入分别显示“多重背景变量块”中设置的第一行地址 D0、D10 的值并可修改对应地址数
据，“变量索引名”控件显示“行 1”；当“变量选择”控件选“行 2”/点击标“行 2”的“变量指
定”控件时，数据输入分别显示第二行地址 D1、D11 的值并可修改对应地址数据，“变量索引名”
控件显示“行 2”，如图：
行 1
行 2
行 1
行 2
信捷云平台-云智造（V5.2）用户手册 7 配置
44
7.3 数据采集配置
编辑好的历史数据会将所配置的数据点按照配置的逻辑存储在云端 MYSQL 数据中，可以在 9.1 历
史数据中查看。数据表格支持导出 excel 文件。
配置步骤：
1
、
点击新增 进行数据保存任务的创建。
2
、
配置①②③④⑤⑥内容完成任务创建。
① 名称：编辑任务的名称。
② 新增任务类别。
新建任务：默认重新设置参数。
复制任务：快速添加相同设备模板的相同采集任务。
任务模版：下拉选择中的内容为历史数据采集任务中配置的点位均为同一个项目。若一个
历史数据采集任务中配置了多个项目，则不在此处显示。
项目选择：选择当前账号下已添加的项目，选择后点击确定，自动将原任务模板中的点位
替换成新选择的项目中的点位，若点位匹配不上则显示空或不显示。
③ 采集控制：设定采集标志位。
