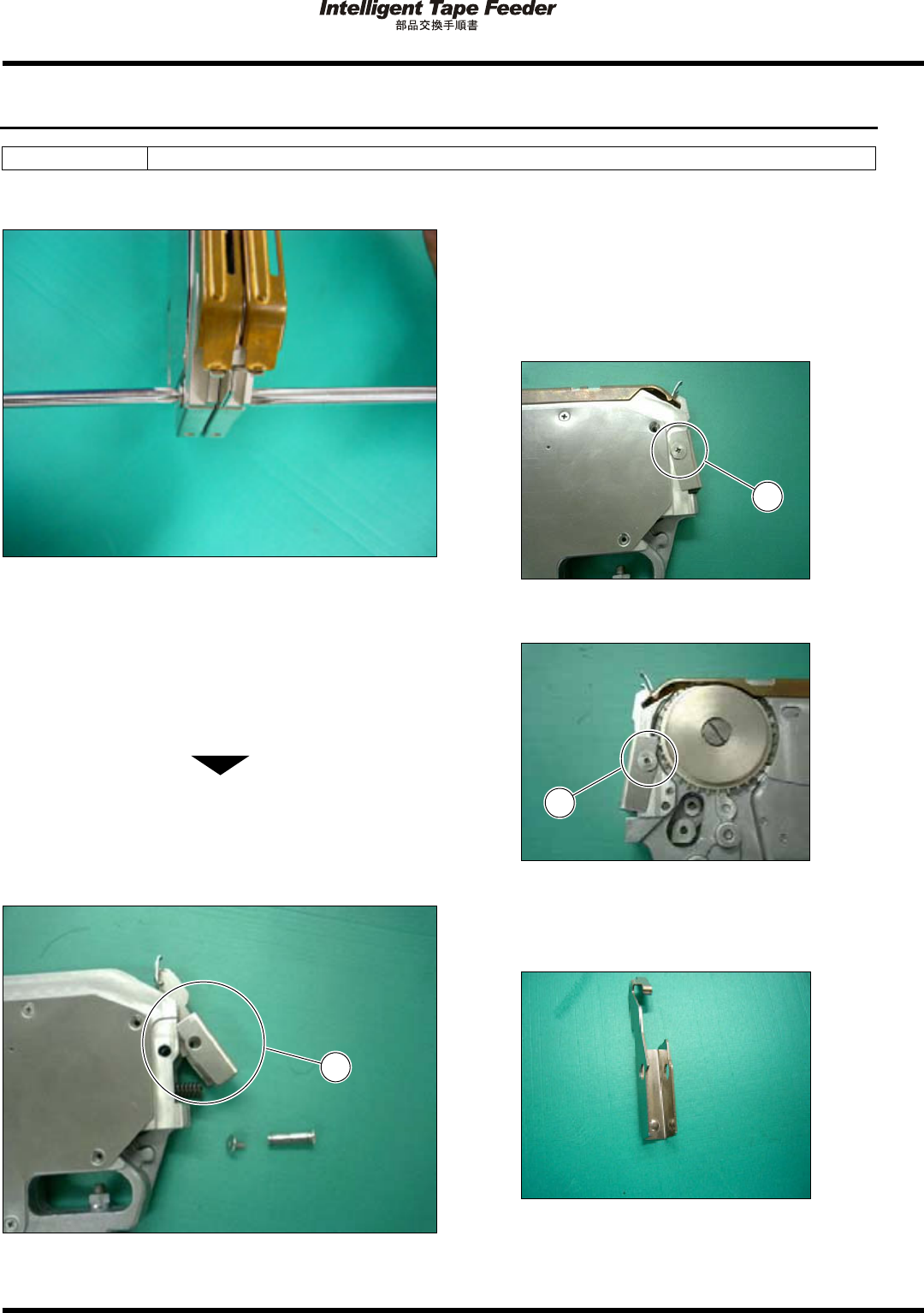

1.1 クリック Page 1-3 取り付け 1. スプリングをセットし、クリック を取 り付ける。 2. 2 本のプラスドライバで、 R 側 /L 側のビ スを固定する。 締め付けトルク 80 N cm ( ± 10 N cm ) INTF-1 47P 1 INTF-1 46P INTF- J-PEA01- A01-00
1.1
クリック
Page 1-2
1.
1.1
クリック
使用工具
プラスドライバ
2
本
(
ビット
No.1)
取り外し
1.
2
本のプラスドライバで、
R
側
/L
側のビ
ス
を取り外す。
•
ビスは共締めになっています。
R
側
L
側
2.
クリック
を取り外す。
クリックを取り外した状態
INTF-146P
INTF-147P
1
INTF-148P
1
INTF-149P
2
INTF-150P
INTF-J-PEA01-A01-00
1.1
クリック
Page 1-3

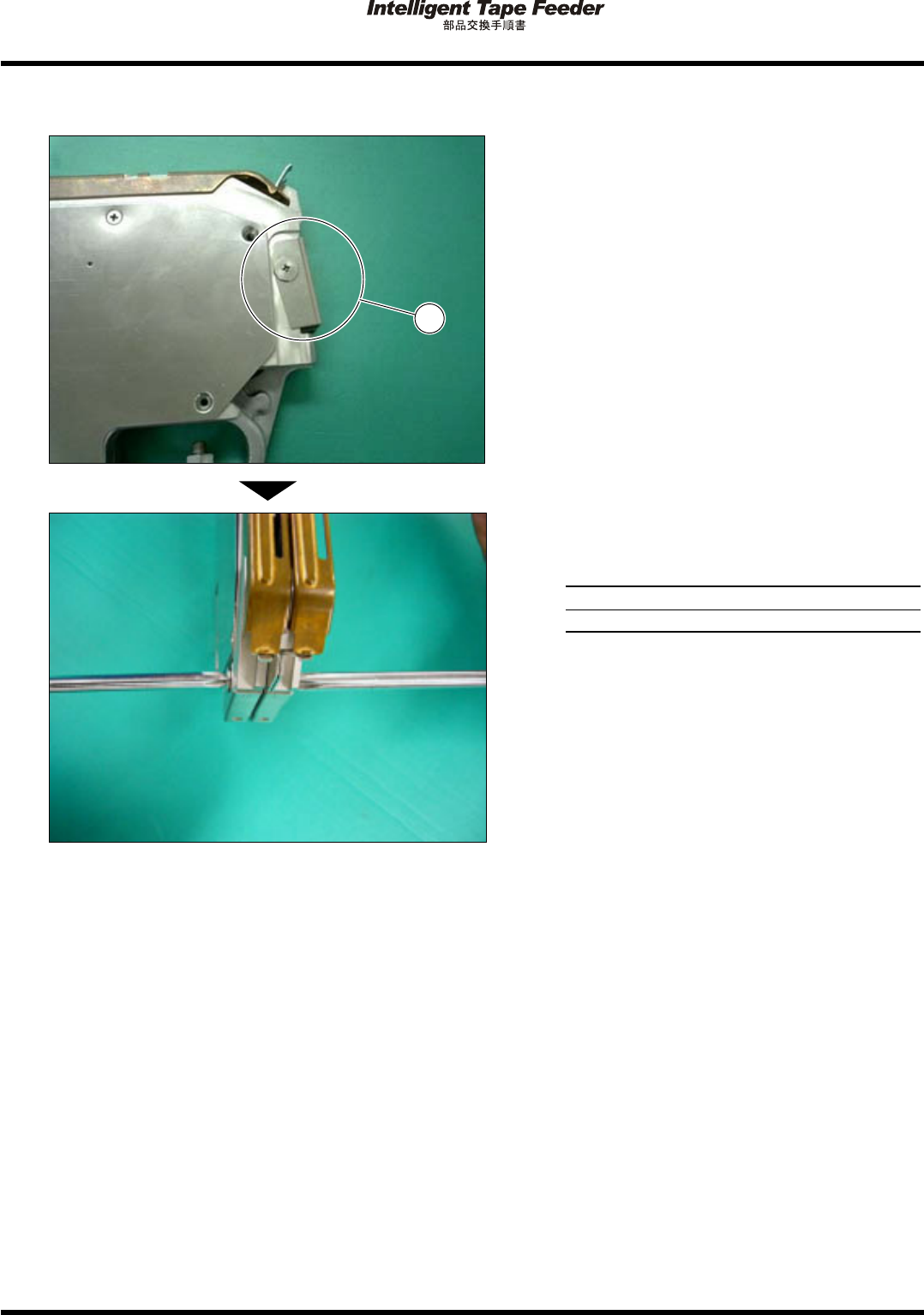

取り付け
1.
スプリングをセットし、クリック
を取
り付ける。
2.
2
本のプラスドライバで、
R
側
/L
側のビ
スを固定する。
締め付けトルク
80 Ncm (
±
10 Ncm)
INTF-147P
1
INTF-146P
INTF-J-PEA01-A01-00
1.2
テープ押さえカバー
Page 1-4
1.2
テープ押さえカバー
使用工具
プラスドライバ
(
ビット
No.1)

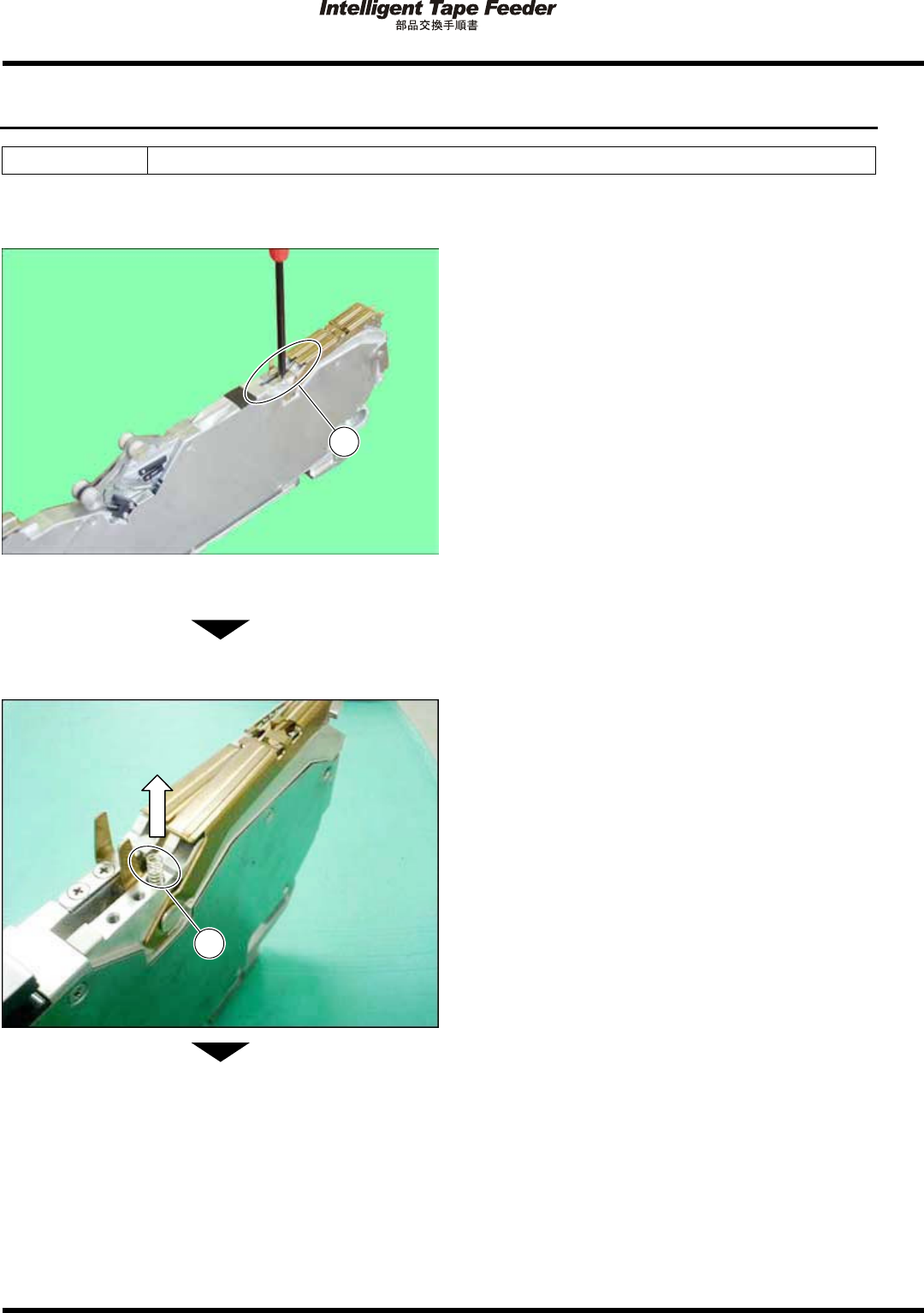

取り外し
R
側
1.
R
側
/L
側のクリックを押して、
R
側
/L
側
のテープ押さえカバーを開く。
2.
ビス
を取り外す。
(LR
各
2
か所
)
•
ここでは、
R
側で説明しています。
3.
バネ
を引き抜く。
(LR
各
1
個
)
次ページへ
INTF-244P
1
INTF-152P
2
INTF-J-PEA01-A01-00
