1.11
トップテープ引き込みモータ
Page 1-48
取り付け
1.
交換するモータ
(L
側
)
のギア面に薄く
グリスを塗る。
∗
グリスは下記を使用してください。
MP
グリス
2S
(
品番
: N510006423AA)
2.
フレーム
L
側の面を上に向け、モータ取
り付け面部の位置合わせ用インロー
(2
か所
)
でモータをセットする。
3.
ギアの噛み合わせがずれないよう注意し
ながら固定ボルトを締め、モータを取り
付ける。
締め付けトルク
100 N•cm (
±
10 N•cm)
4.
配線を
R
側に通す。
次ページへ
ギアの噛み合わせに
注意
L
側
L
側モータ
INTF-120E
L
側
配線を
R
側に通す
M3
×
6: 2
個
INTF-J-PEA01-A04-00
1.11
トップテープ引き込みモータ
Page 1-49
5.
交換するモータ
(R
側
)
のギア面に薄く
グリスを塗る。
6.
フレーム
R
側の面を上に向け、モータ取
り付け面部の位置合わせ用インロー
(2
か所
)
でモータをセットする。
7.
ギアの噛み合わせがずれないよう注意し
ながら固定ボルトを締め、モータを取り
付ける。
締め付けトルク
100 N•cm (
±
10 N•cm)
次ページへ
R
側
M3
×
6: 2
個
ギアの噛み合わせに
注意
R
側
R
側モータ
INTF-120E
INTF-J-PEA01-A04-00
1.11
トップテープ引き込みモータ
Page 1-50

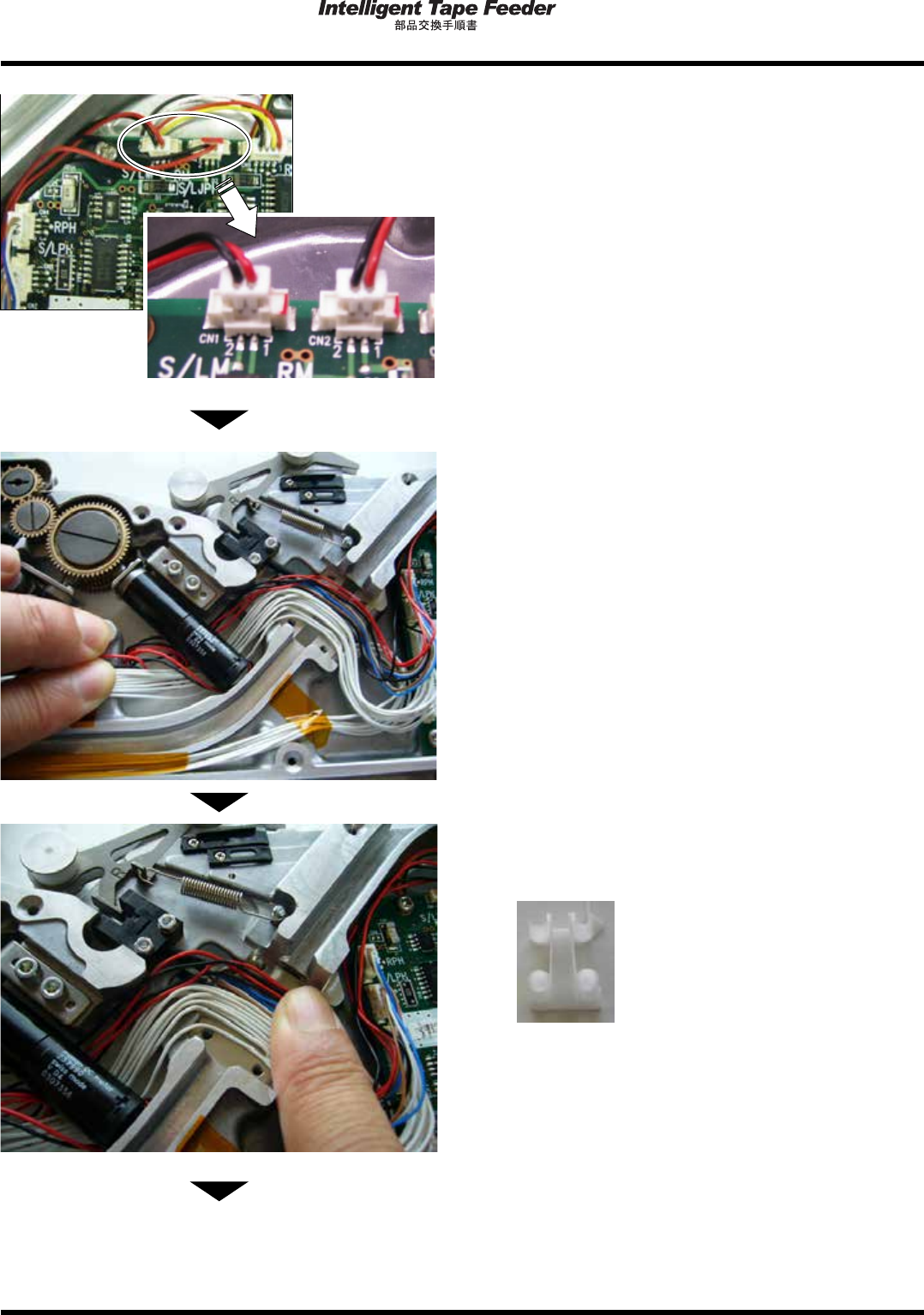

8.
基板にコネクタを挿し込む。
•
L
側モータ
→
CN1: S/LM
R
側モータ
→
CN2: RM
∗
作業時は静電対策を行ってください。また、
コネクタは奥まで確実に押し込んでくださ
い。
9.
基板横のスペースに余分な配線をまとめ
られるように配線経路を仮配置する。
10.
配線カバー取り付け部の各配線が重なら
ないように、指で軽く押さえる。
配線カバー
(
白
)
次ページへ
INTF-J-PEA01-A04-00
