1.11 トップテ ープ引き込み モータ Pa ge 1- 45 5. L 側引き込みモータの固定ボルトを外 し、モータを取り外す。 • M3 × 6: 2 個 • モータは取り付 け部が金属製 のもの ( 写真 ) と樹脂製のもの ( 写真 ) の 2 種類あります。 交換するモ ータは 全て金属製になりますの で、 外したモータの 締め付け用プ レートは不要 に なります。 取り付け部が金 属製のモータ 取り付け部が…
1.11
トップテープ引き込みモータ
Page 1-44

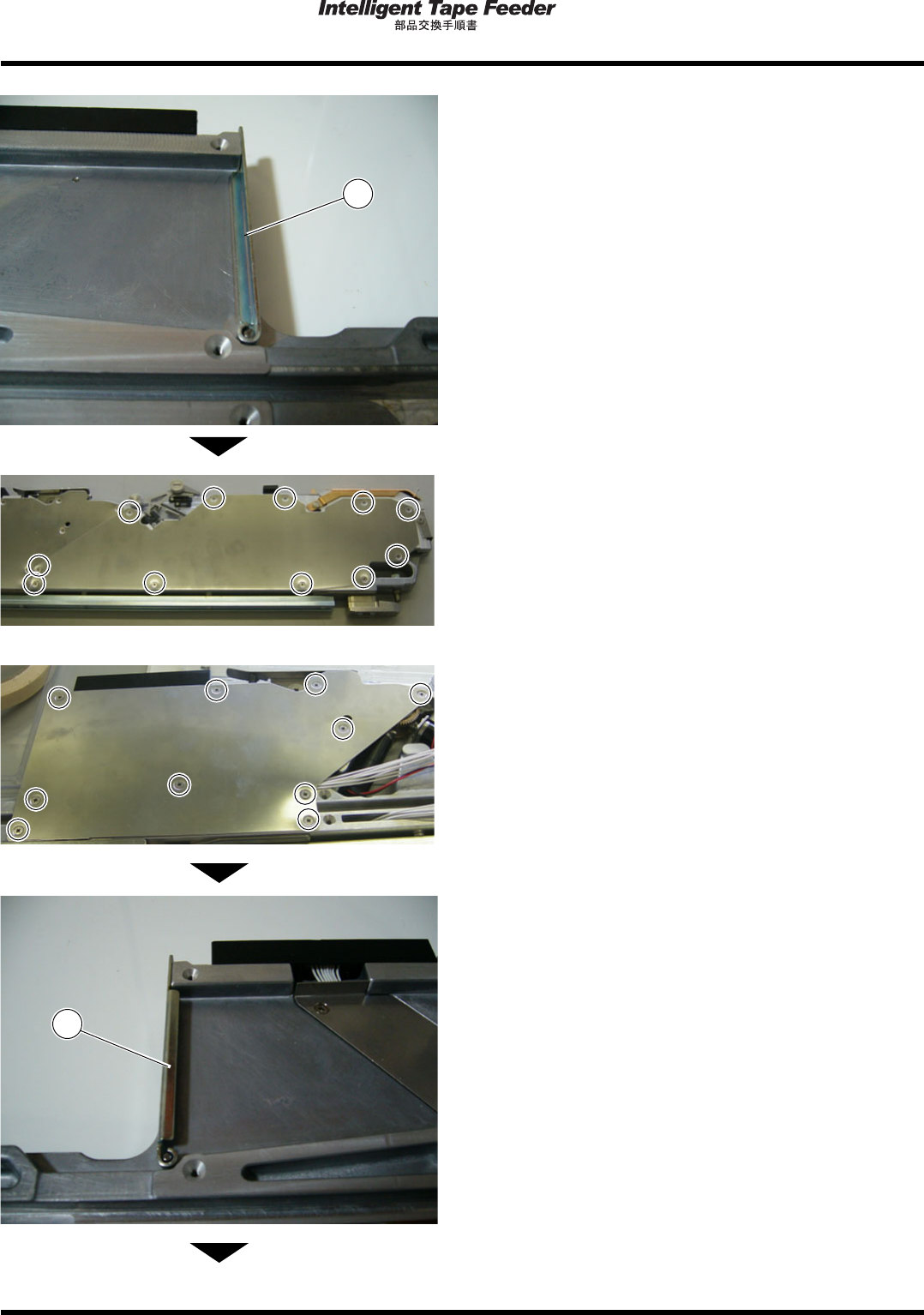

2.
カバーテープふた
を取り外す。
3.
R
側の
{
部のビスをすべて外し、カバー
を取り外す。
(21
か所
)
∗
取り外したビスは取り付け時に使用します。
紛失しないよう注意してください。
4.
カバーテープふた
を取り外す。
次ページへ
R
側
(
前
)
R
側
(
後
)
1
1
INTF-J-PEA01-A04-00
1.11
トップテープ引き込みモータ
Page 1-45
5.
L
側引き込みモータの固定ボルトを外
し、モータを取り外す。
•
M3
×
6: 2
個
•
モータは取り付け部が金属製のもの
(
写真
)
と樹脂製のもの
(
写真
)
の
2
種類あります。
交換するモータは全て金属製になりますので、
外したモータの締め付け用プレートは不要に
なります。
取り付け部が金属製のモータ
取り付け部が樹脂製のモータ
6.
R
側引き込みモータの固定ボルトを外
し、モータを取り外す。
•
M3
×
6 :2
個
•
モータは取り付け部が金属製のもの
(
写真
)
と樹脂製のもの
(
写真
)
の
2
種類あります。
交換するモータは全て金属製になりますので、
外したモータの締め付け用プレートは不要に
なります。
取り付け部が金属製のモータ
取り付け部が樹脂製のモータ
次ページへ
固定ボルト
プレート
(
取り外し後は不要
)
固定ボルト
プレート
(
取り外し後は不要
)
INTF-J-PEA01-A04-00
締め付け用プレート
締め付け用プレート
1.11
トップテープ引き込みモータ
Page 1-46
7.
配線状態を保持しているカプトンテープ
を外す。
8.
ビス
(
ナベ小ネジ
)
を外し、配線カバー
を取り外す。
•
M2.5
×
6: 4
個
次ページへ
