1.8 下側引込みギア Pa ge 1- 27 4. R 側 /L 側のコム固定ビス ( 各 2 か所 ) を 取り外し、コムを取り外す。 5. マイナスドライバ 2 本で、 固定ビスを取 り外す。 ∗ ビスは共締めになって います。 次ページへ L 側 INTF-1 67P 固定ビス コム固定ビス コム ギア L 側 INTF-1 68P 固定ビス R 側 コム コム固定ビス ギア INTF- J-PEA01- A03-00
1.8
下側引込みギア

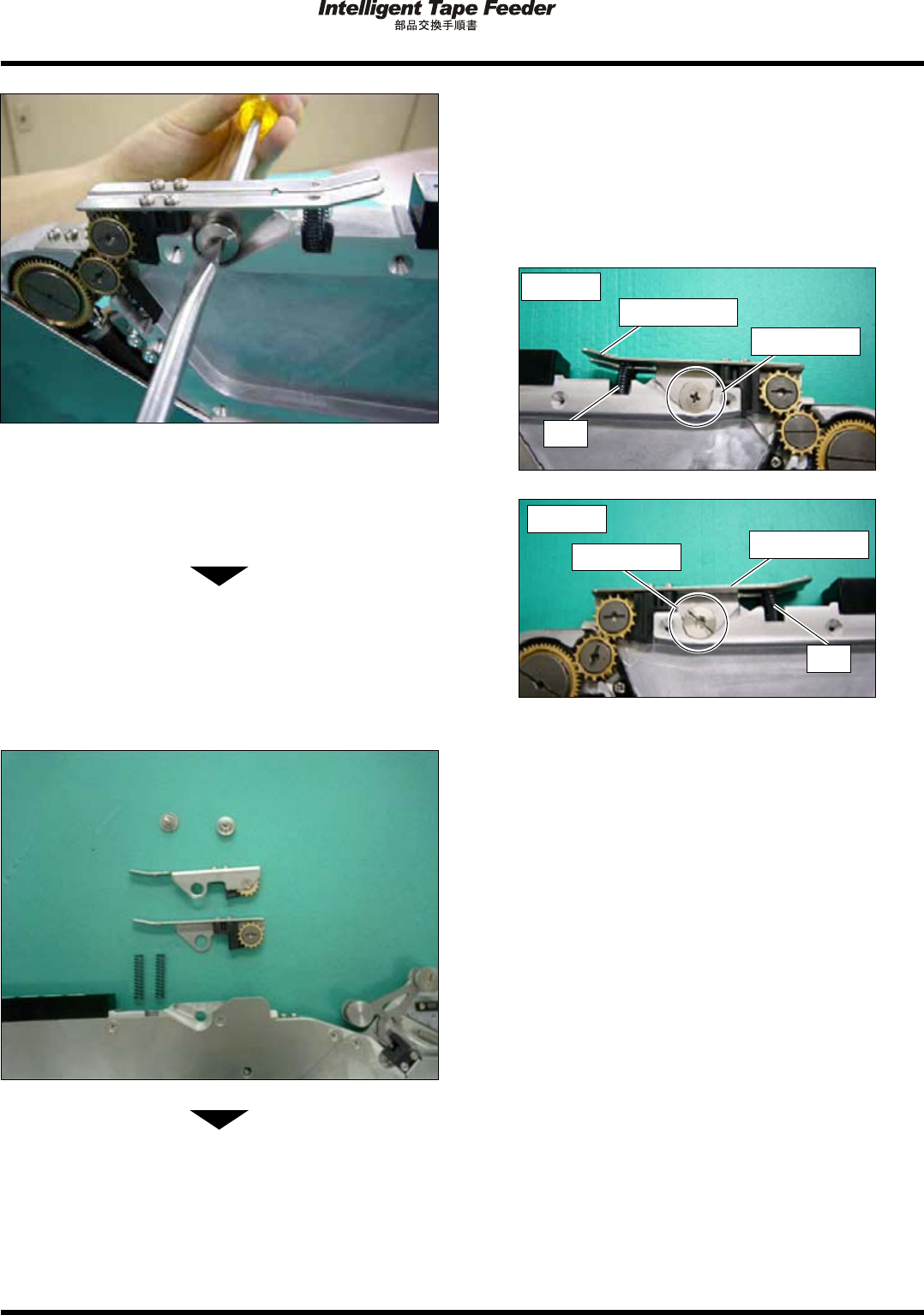

Page 1-26
2.
L
側にマイナスドライバ、
R
側にプラス
ドライバで、固定ビスを取り外す。
∗
ビスは共締めになっています。
∗
固定ビスを取り外す時は、バネが飛び出さな
いように注意してください。
3.
引込みレバーとバネを取り外す。
次ページへ
INTF-171P
R
側
固定ビス
バネ
引込みレバー
INTF-172P
L
側
固定ビス
引込みレバー
バネ
INTF-173P
INTF-J-PEA01-A03-00
1.8
下側引込みギア

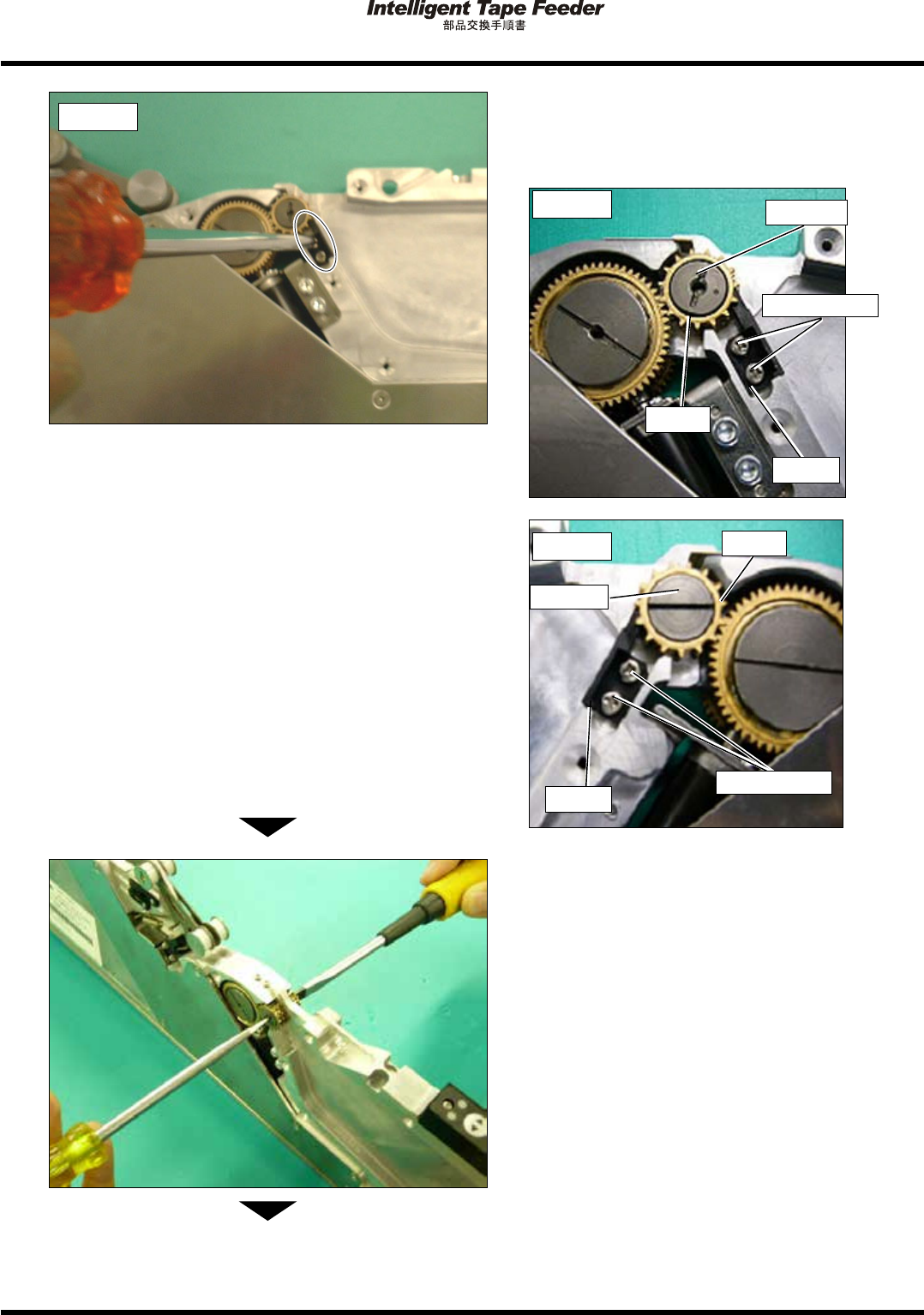

Page 1-27
4.
R
側
/L
側のコム固定ビス
(
各
2
か所
)
を
取り外し、コムを取り外す。
5.
マイナスドライバ
2
本で、固定ビスを取
り外す。
∗
ビスは共締めになっています。
次ページへ
L
側
INTF-167P
固定ビス
コム固定ビス
コム
ギア
L
側
INTF-168P
固定ビス
R
側
コム
コム固定ビス
ギア
INTF-J-PEA01-A03-00
1.8
下側引込みギア
Page 1-28
6.
ギアを取り外す。
INTF-J-PEA01-A03-00
